codering smd condensator aflezen ?


  • Login om te beantwoorden
5 reacties in dit onderwerp

#1 Offline Hasselt - Geplaatst: 10 maart 2007 - 14:47

Hasselt

    Sat4all Freak

  • Leden
  • 684 berichten

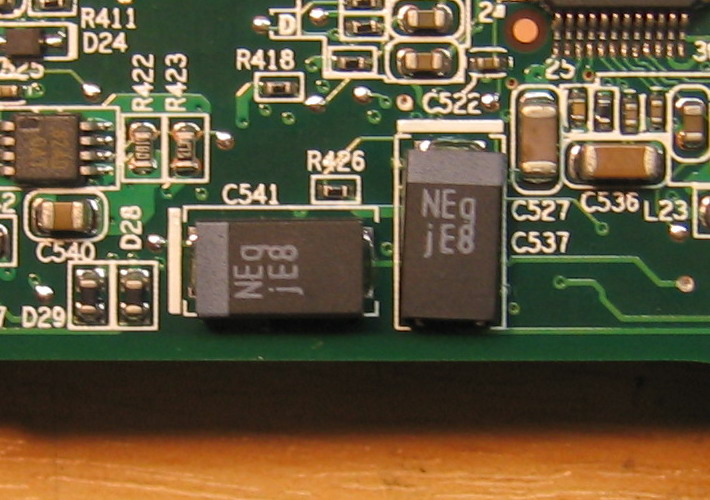

ik heb hier een aantal platte zwarte smd condensatoren, waar aan de ene kant wel een + teken staat, die ik wil doormeten/ vervangen.
Zo te zien gebruiken ze daar een codering voor ?

150 j47
net je8
neq je8

om zo een paar voorbeelden te noemen.

hoe moet je dit aflezen, zie de bijlage ?

grz.

Bijgesloten miniatuur

  • 1331040-condensator.jpg




#2 Online Jan Ambers - Geplaatst: 10 maart 2007 - 15:04

Jan Ambers

    Sat4all Core Member

  • Leden
  • 4049 berichten
Zijn tantaliumchipcondensatoren...
De streep(soms een pinvormig uiteinde) is de +pool
Voor de rest meten!
Ik ben niet sterk in nullen!

#3 Offline Hasselt - Geplaatst: 10 maart 2007 - 15:09

Hasselt

    Sat4all Freak

  • Leden
  • 684 berichten
Maar hoe weet je nu of de waarde klopt ?
Is dit een codering wat er gebruikt word dan ?

Klopt het trouwens dat als je met een ohm meter over de condensator gaat meten dat de waarde ongeveer 40 ohm moet zijn, dit had ik ergens gelezen, om snel te meten.

<img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

#4 Online Jan Ambers - Geplaatst: 10 maart 2007 - 15:43

Jan Ambers

    Sat4all Core Member

  • Leden
  • 4049 berichten
Letop dit zijn tantalium (electrolytische) condensatoren!
Trekken vanwege hun grote capaciteit, 1-100µF bij een Ohmmeting kortstondig een grote stroom, ze laden zich langzaam op en de stroom gaat geleidelijk naar oneindig.
Blijft de Ohmse waarde 40 Ohm, gooi die dan maar in de vuilbak!

#5 Offline Albert_H - Geplaatst: 10 maart 2007 - 20:36

Albert_H

    Sat4all Core Member

  • Leden
  • 1712 berichten
Je kunt deze condensatoren alleen meten met een capaciteits meter. Ohms meten heeft geen zin, daarmee kun je alleen zien of er kortsluiting in de condensator zit, maar dan moet je hem wel van de print halen.
De codering van condensatoren is vrij lastig, daarom is een LCR meter (L inductie, C condensator, R weerstand) haast een must.
Je kun wat gaan zoeken op het net op "SMD capacitor code" en dan kom je onder andere hier terecht. Maar dat levert je voor de jE8 codering ook geen eenduidige waarde op. E8 zou dan 0.8uF 16V zijn, maar 0,8 is geen reeks waarde dus dat lijkt mij niet waarschijnlijk. Op een andere site zou het een 6,3V 150uF condensator zijn. Dit zou kunnen maar daarvoor is hij naar mijn idee wel wat klein. Dus meten blijft de beste oplossing denk ik.

Albert_H.
Nextwave Plus 2500SUC met Canaal Digitaal kaart en penta 1.09, PCTVsat, Skystar 2, Skystar 1 CI, Technotrend V 1.3, DEC3000, 80cm schotel met twin LNB draaibaar op een SM3D12.

#6 Offline Hasselt - Geplaatst: 10 maart 2007 - 21:51

Hasselt

    Sat4all Freak

  • Leden
  • 684 berichten
H.Bedankt hier kan ik iets mee denk ik. <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />
