Bestaande Wavefrontier installatie aanpassen


phum3

Aanbevolen berichten

Een kennis heeft gevraagd om samen zijn wavefrontier T90 installatie aan te passen. Deze schotel heeft hij overgenomen van de vorige eigenaar toen hij enkele jaren geleden de woning heeft gekocht. De huidige installatie werkt, maar heeft zeer weinig regenreserve (bij een regenbui valt regelmatig de ontvangst van bepaalde satellieten onmiddellijk weg) en niet alle LNB's en/of switches (11 x quad QSL-5 Edision en 4 x EMP Centauri S 16/1 PCP-W3) werken nog volledig zoals het hoort. Van sommige LNB's werken niet alle aansluitingen meer, en ook zijn er sommige inputs van de switchen die niet altijd betrouwbaar blijken te werken. Mogelijk is ook de bekabeling onbetrouwbaar.



Omdat de locatie van de schotel niet super makkelijk te bereiken is, wil hij in één keer alle aanpassingen/wijzigingen grondig doen zodat hij nadien niet snel opnieuw het dak op moet om nieuwe wijzigingen/aanpassingen/herstellingen door te voeren.  Om die redenen zou hij alle LNB's willen vervangen (+ enkele extra bijplaatsen) door Inverto Black Ultra Quad LNB's. De switchen wil hij vervangen door nieuwe 16/1 switchen (opnieuw EMP Centauri of Atemio). Ook de bekabeling zou volledig worden vervangen. Op de installatie zullen twee ontvangers worden aangesloten (telkens met dubbele tuners).



Tijdens het bespreken/plannen van de werken zijn er uiteraard een heel deel vragen boven water gekomen. Hopelijk kunnen jullie ons helpen een aantal te beantwoorden.



Volgens de info die ik op het net heb kunnen vinden, is de wavefrontier geschikt voor 50° azimuth op de standaard LNB-rail (en zelfs 60° als je de rail zou verlengen).

Nu onze vragen:

  1. De gewenste satelliet-posities (indien mogelijk) zijn van 42°E t/m 7°W. Dit is volgens mij 49° azimuth en zou dus moeten kunnen. Doch, als ik de configuratie in geef in het Holles excelbestand v 20090710 (zie bijlage), geeft deze aan dat de twee buitenste LNB’s (42°E en 7°W) beide 1,6 cm (rail-posities L 25.2 en R 25.2) naast de standaard LNB-rail zouden vallen. Klopt dit? De calculator op satlex (zie afdruk in bijlage) plaatst de twee buitenste LNB’s op respectievelijk L 24.9 en R 26.2.
  2. De berekeningen van het Holles excelbestand en de calculator van satlex verschillen lichtjes. Heeft iemand ervaring met welke van de twee best gevolgd kan worden?
  3. Volgens de gevonden info moeten twee satellieten minstens 3° uit mekaar liggen om de LNB’s naast mekaar te kunnen plaatsen op de rail. De gewenste satellieten zijn 42.0E, 39.0E, 36.0E, 31.5E, 28.2E, 26.0E, 23.5E, 19.2E, 16.0E, 13.0E, 9.0E, 7.0E, 4.8E, 0.8W, 5.0W en 7.0W. Dit gaat dus volgens mij niet allemaal lukken. Satellieten op 26.0E, 7.0E en 7.0W liggen minder dan 3° van hun voorganger. Doch beweren sommigen dat dit wel zou kunnen (LNB wat schuin plaatsen?). Klopt dit en zo ja, hoe moeten we dit dan aanpakken?
  4. Gaat deze configuratie mogelijk zijn met de Inverto Black Ultra Quad LNB’s, of zijn deze te breed om zo kort (3°) naast mekaar te plaatsen.
  5. Op het forum heb ik gelezen dat er iemand problemen had om de kabels aan te sluiten op twee LNB’s die te dicht tegen de verbindingsstangen van de reflector zouden komen. Kunnen we aan de hand van de posities van de LNB’s op de berekeningen in bijlagen al weten of wij dit ook zullen voor hebben? Of hebben we geluk en blijven bij ons alle aansluitingen vrij bereikbaar? Indien niet, hoe kunnen we dit dan best oplossen? Ander merk/type van LNB en zo ja, welk wordt er geadviseerd? Zo neen, welke oplossing is er voor dit probleem dan wel mogelijk?



Tot slot nog even dit: om de prijs iets of wat onder controle te houden, wordt dus geopteerd om de installatie/aanpassing zelf te doen. Zou dit (kunnen) lukken, of zeggen jullie al vooraf dat dit onbegonnen werk is, en er beter een installateur wordt bijgehaald. Wij beiden zien dit volledig zitten. We hebben in het verleden al wel gewone schotels geïnstalleerd bij vrienden die tot nu toe nog steeds perfect functioneren. Dus wij durven de uitdaging wel aangaan. Doch de vrouwen zeggen dat het uitgesloten is dat we dit werk tot een goed einde kunnen brengen en dat het ons nadien nog veel meer geld zal kosten om onze warboel/chaos door een vakman laten op te ruimen. Graag willen we hun ongelijk bewijzen. Alle advies om dit tot een goed eind te brengen is dan ook meer dan welkom.



Alvast bedankt voor alle info en advies dat jullie kunnen geven.



Groetjes
Piet

Holles_20090710.pdf

SatLex WF Toroidal calculator.pdf

Link naar reactie
Delen op andere sites


  • Reacties 33
  • Aangemaakt
  • Laatste reactie

Beste reacties in dit topic

Beste reacties in dit topic

Geplaatste afbeeldingen

Beste phum3

Van 42e t/m 7w is 49 graden arc en vanuit je locatie 59,23 graden azimuth (194,49-135,26).

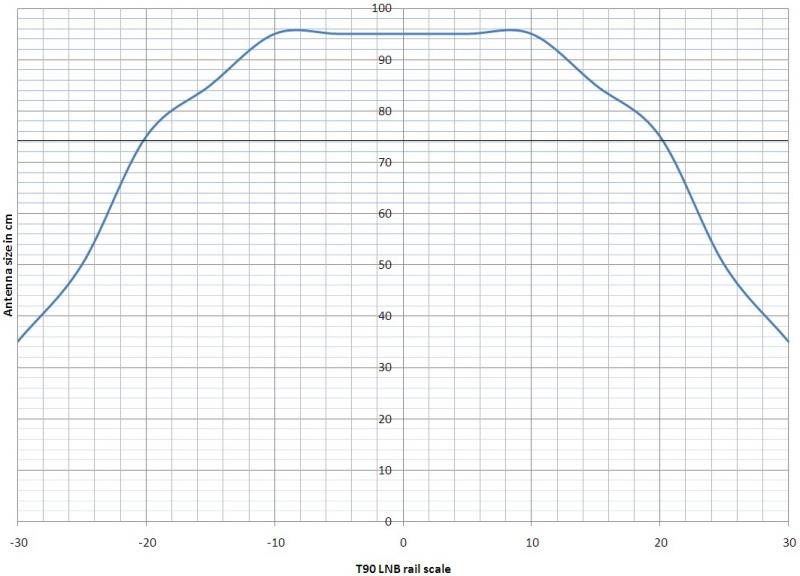

Nu is een T90 wel een hele mooie schotel voor multifeed ontvangst maar het is nu ook weer geen wereldwonder. Bij -25 of +25 op de rail, gedraagt de schotel zich nog maar als een 50cm-schotel, zo ongeveer als een multytenne, zie bijlage 1
En daar wil jij de Nilesat op 7 west A mee ontvangen? Dat gaat echt niet lukken.



Link naar reactie
Delen op andere sites

Beste phum3



Van 42e t/m 7w is 49 graden arc en vanuit je locatie 59,23 graden azimuth (194,49-135,26).

Nu is een T90 wel een hele mooie schotel voor multifeed ontvangst maar het is nu ook weer geen wereldwonder. Bij -25 of +25 op de rail, gedraagt de schotel zich nog maar als een 50cm-schotel, zo ongeveer als een multytenne, zie bijlage 1

En daar wil jij de Nilesat op 7 west A mee ontvangen? Dat gaat echt niet lukken.





Dag Sprietje. Bedankt voor je snelle reactie. Weeral iets bijgeleerd.

Nilesat op 7 West is dus al uitgesloten. Zijn er nog satellieten die hij heeft opgegeven die niet haalbaar/wenselijk zijn met deze schotel/configuratie? Zo ja, dan kan hij deze ook beter ineens schrappen. Zo niet, is de installatie/configuratie haalbaar als we het Holles excelbestand of de satlex calculator opnieuw laten berekenen zonder de 7°W? Of gaan de LNB's die niet in het center van de schotel worden geplaatst altijd een probleem geven qua ontvangstkwaliteit? In dat geval is het misschien beter aanzienlijk te snoeien in het aantal geselecteerde satellieten zodat de rest wel kwalitatief kan worden ontvangen.

Alle info en advies wordt in dank aanvaard.



Groetjes

Piet

Link naar reactie
Delen op andere sites

Beste phum3

Ik heb de indruk dat de overige satellieten wel te ontvangen zijn maar laat dit antwoord graag over aan mensen die zelf een T90 hebben.
Wat betreft de afstand van de satellieten.
Het is inderdaad zo dat de satellieten niet dichter dan 3 graden bij elkaar moeten staan. Hierbij is er geen beperking voor wat betreft de lnb's maar wel voor de lnb-houders. Die zijn namelijk erg breed.
Je hebt een aantal satellieten uitgezocht die 2 of 2,5 graden uit elkaar staan. Dat gaat alleen maar lukken als de lnb-houders worden aangepast zodat ze smaller worden. Daar is al veel over geschreven op internet.
Ik zou zeggen, Google eens even met "extra smalle lnb-houders".


aangepast door Sprietje
Link naar reactie
Delen op andere sites

  • 2 weken later...

Op dit moment zijn we de laatste voorbereidingen aan het treffen om de wavefrontier installatie aan te passen. Na wat verder zoeken en lezen op internet heeft hij beslist het aantal LNB’s te beperken tot 7 stuks. Het heeft weinig zin te investeren in satellieten waarvan je eigenlijk al weet dat je ze zo goed als nooit zal bekijken. Het aantal FTA zenders is meestal beperkt, en de desbetreffende zenders die (mogelijk) interessant zijn, komen soms ook al door via een andere satelliet.



Toch nog enkele concrete vraagjes:

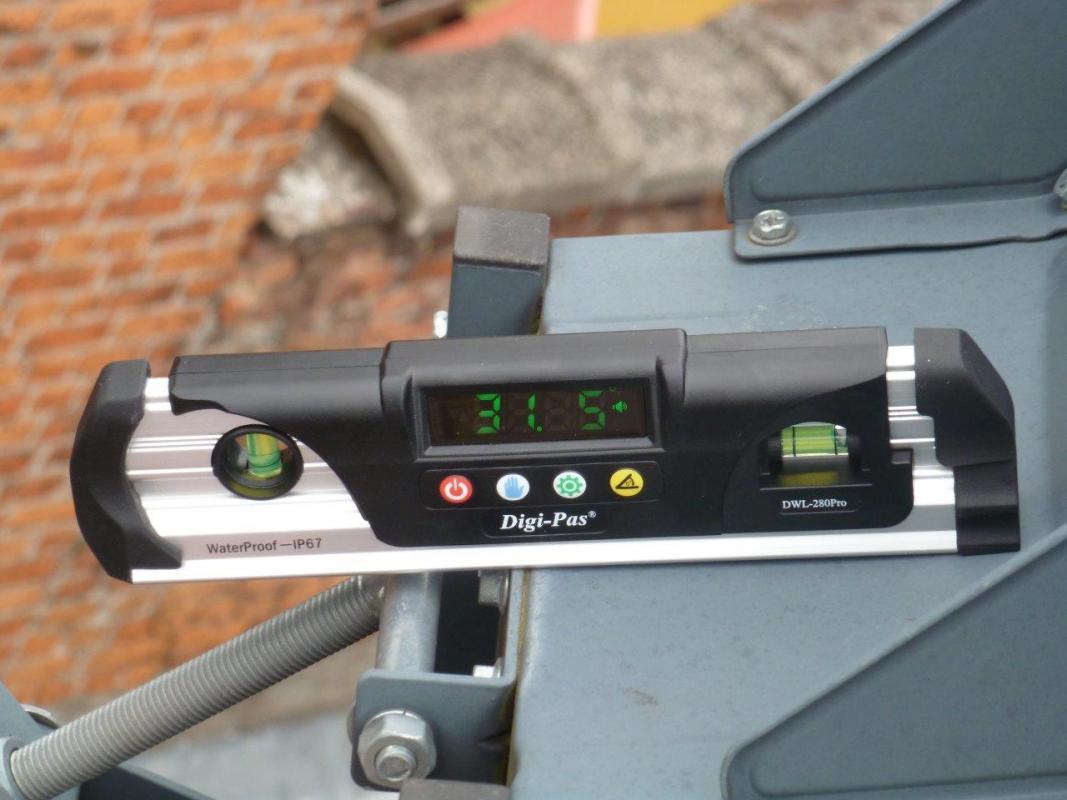

Om de elevatiehoek van de schotel te bepalen (wavefrontier T90), kan ik daar als basis een elektronische waterpas voor gebruiken en deze op de schotel plaatsen zoals op de foto in bijlage, of is dit veel te afwijkend/onnauwkeurig waardoor dit als beginpositie voor de elevatiehoek niet bruikbaar is? De fijn-afstelling van de elevatiehoek zou dan verder gebeuren aan de hand van de sterkte van het signaal op de midden LNB.



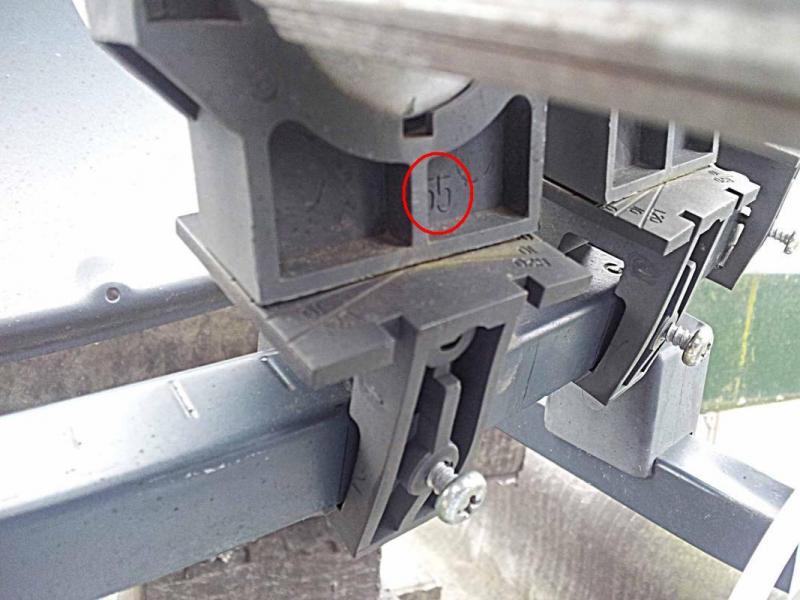

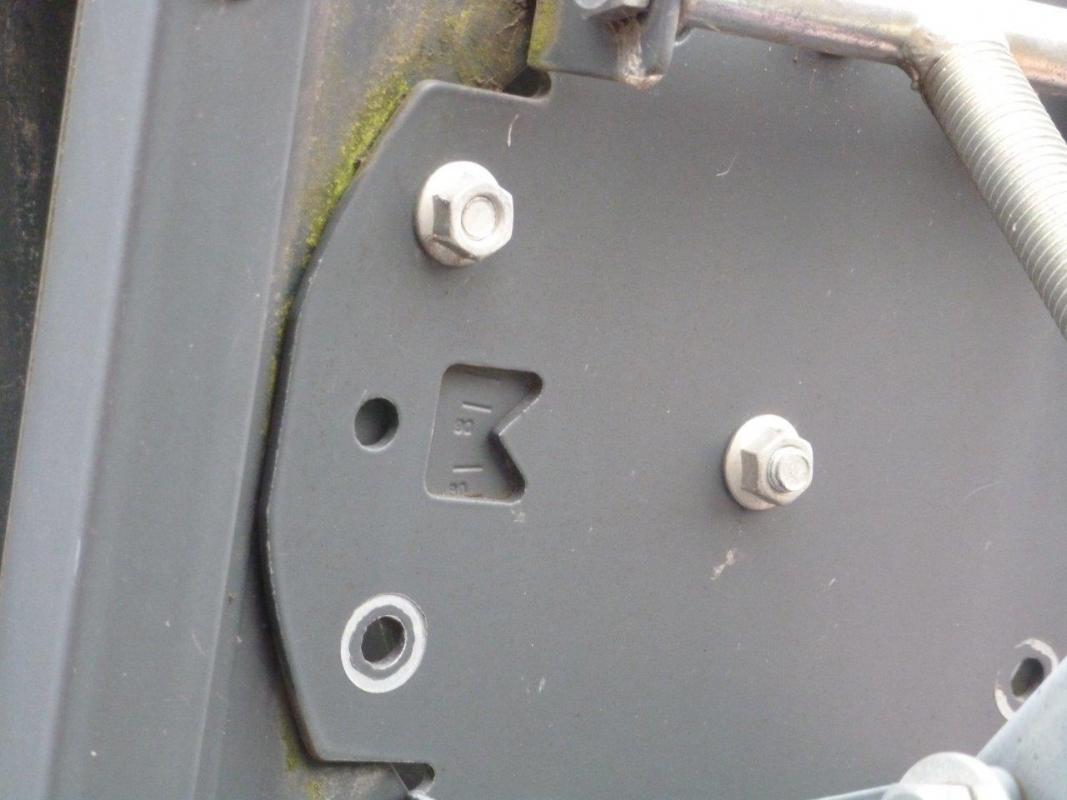

De huidige installatie gaat bij nazicht van 28,2°E tot 5°W en heeft als midden LNB de 13°E. Ik heb dit even gesimuleerd op de site van SatLex (zie bijlage). Hier wordt aangegeven dat de elevatiehoek 30.99° zou moeten zijn en de skew 95.69°. De elevatiehoek met de elektronische waterpas komt nog redelijk in de buurt (31.5°), doch de skew van de schotel staat volgens mij op 90° (zie foto in bijlage). Kan het dat een schotel die zo onnauwkeurig is afgesteld, toch nog (redelijk) beeld geeft, of interpreteer ik de huidige installatie helemaal verkeerd? Als de aflezing van de skew instelling (90°) op de schotel zoveel zou afwijken van de realiteit omdat bv. de installatiepaal niet correct waterpas staat, kan ik de effectieve skew-instelling van de schotel dan bij benadering aflezen door het plaatsen van een elektronische waterpas tussen de beide verbindingsstangen van de reflector? Opnieuw zou de fijn afstelling dat kunnen gebeuren aan de hand van de signaalsterkte op de LNB’s.

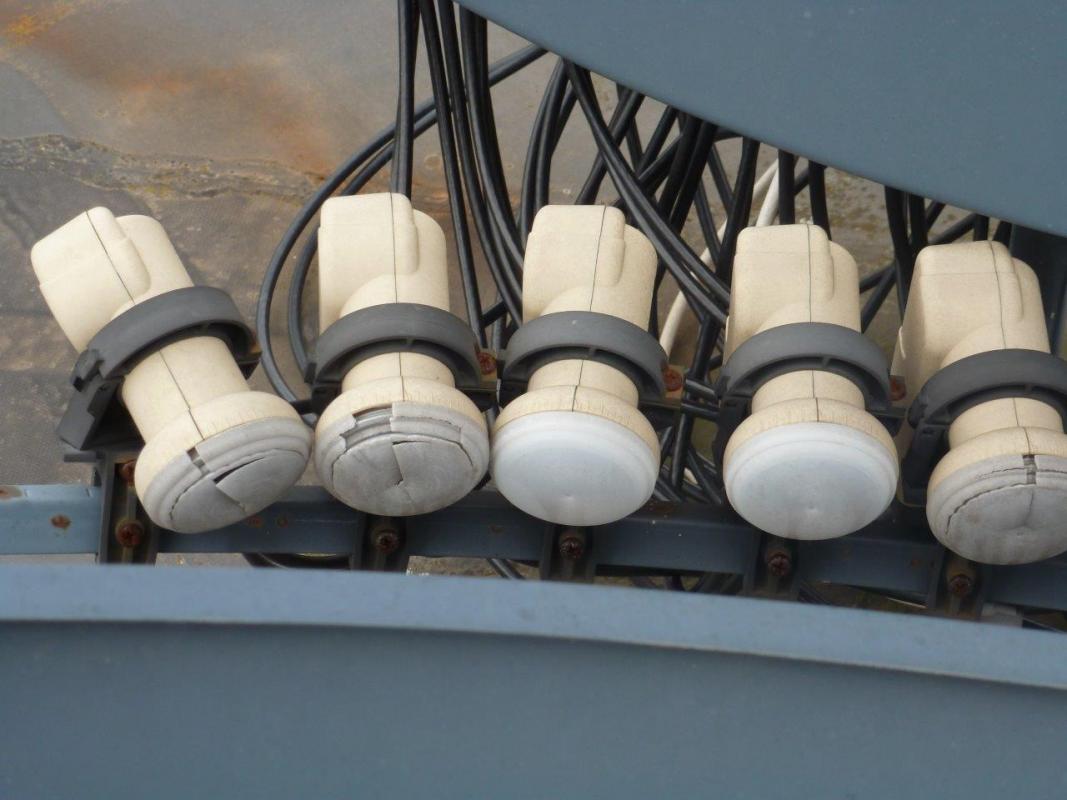

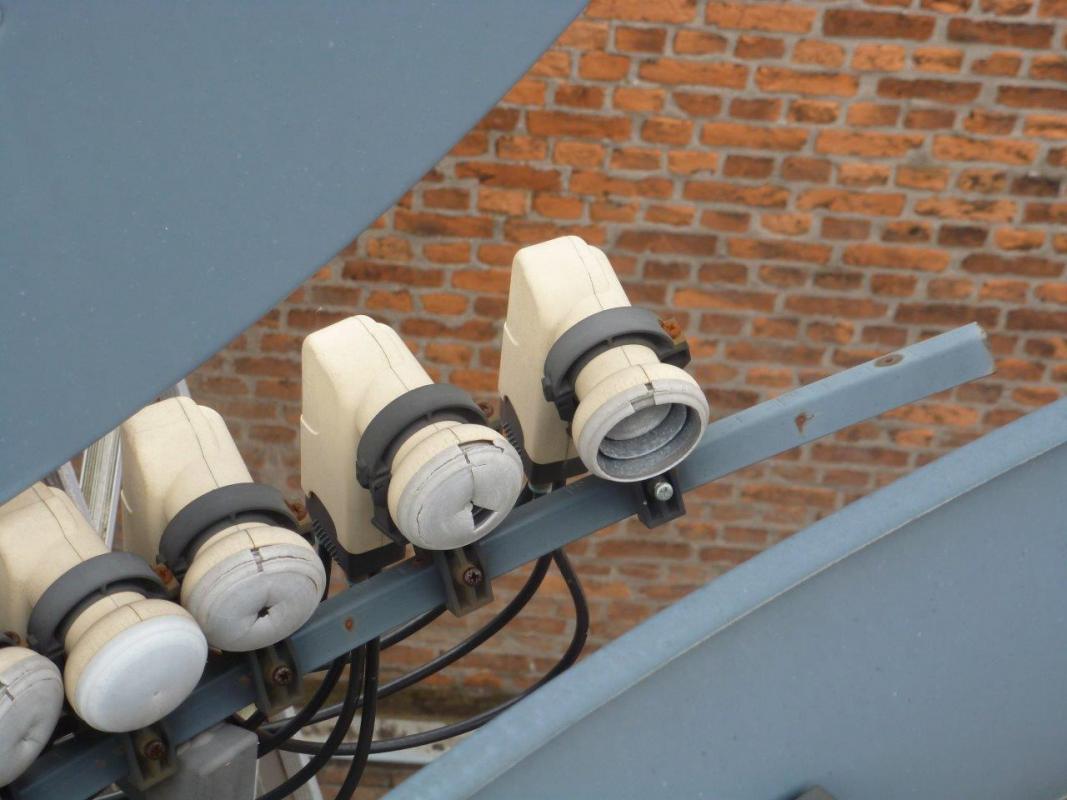

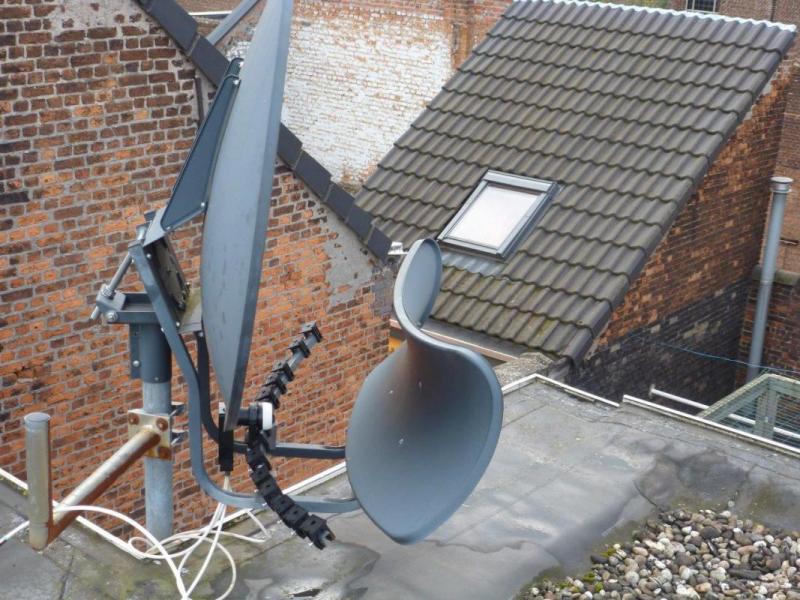

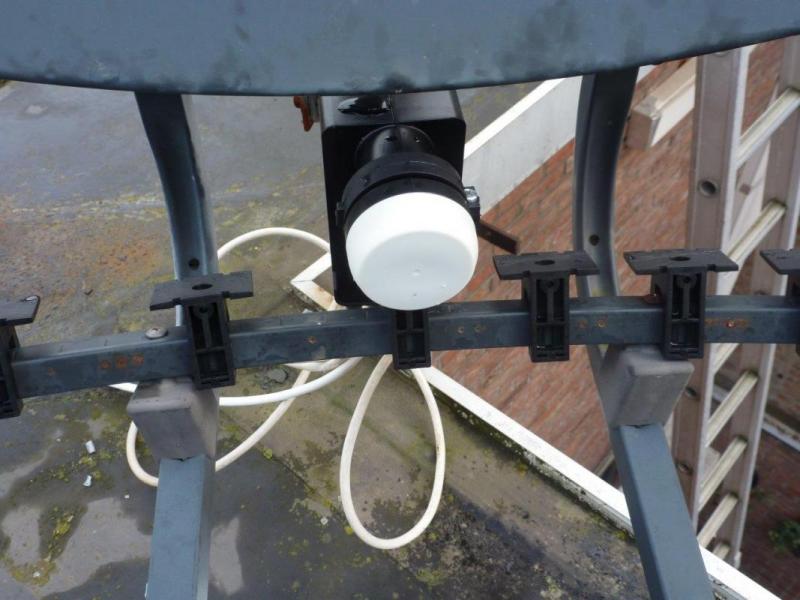

Tot slot nog twee foto’s van de huidige toestand van de LNB’s. Ik vind het ongelofelijk dat al deze LNB’s op dit moment nog effectief beeld geven (al is er dan geen regenreserve, werken niet alle aansluitingen meer van de Quad-LNB’s en laat de signaalsterkte te wensen over).
