Triax 110 multifeed uitrichten in Gent


gnudimi
 Delen

Ga naar oplossing Opgelost door Sprietje,

Aanbevolen berichten

Dag leden,



M'n Triax TD110 met multifeed (Inverto Ultra Single 40 mm) voor Astra 1, 2, 3 en Hotbird is toegekomen, (heel wat anders dan mijn oude triple LNB met 64 schotel van TV vlaanderen). Niet dat ik lui ben maar het duizelt me wat als ik het uitrichten wil doen (al heel wat links gevonden maar er zit toch een pak uitreken werk bij).



Is er iemand die de afstanden op de multifeed al heeft berekend voor Gent (of omstreken?)



Ik begin alvast te berekenen, maar het doet nu al pijn aan m'n hoofd :P



Bedankt,

Dimi

Link naar bericht
Delen op andere sites


hier heeft sprietje er ene uit antwerpen

dan zit je toch al redelijk goed he

https://www.sat4all.com/forums/topic/241156-uitrichten-van-een-triax-110-cm-schotel-met-multifeed-houder-voor-astra-1/?do=findComment&comment=2086847

aangepast door smetje limb.BE

1x Dreambox 900UHD OpenPLi GCC-11.1.20210808 2x  TRIAX 110 TDS 4x twin lnb 1x Channel Master 1.20

1x DREAMBOX 8000 HD pvr 1x DB800 prv  2x Dreambox 800se  1x GIGABLU HD QUADPLUS  1x Sab unix triple

1x Samsung UE65MU7070 4K Ultra HD Smart LED  1x Samsung  UE46F6650SSXXN led



Link naar bericht
Delen op andere sites

  • V.I.P.

Beste gnudimi

Ik heb het volgende voor je uitgerekend voor een Triax 110 in Gent.

Plaats de rail zodat het gat in het midden in de onderste groef zit.
Monteer de lnb's in de lnb-klemmen zodat de kop 5-6mm van de klem zit.
Zet de rail 12 graden schuin en plaats de houder van de Astra 19,2 tegen de lnb-arm.
Zet de overige lnb's op de volgende afstand:
tussen de Astra 19,2 en Hotbird 13 is 90mm
tussen de Astra 19,2 en Astra 23,5 is 61mm
tussen de Astra 23,5 en Astra 28,35 is 66,5mm
d.w.z. gemeten aan de voorzijde van de lnb van kuiltje tot kuiltje in de kap.
Zet de rail 12 graden schuin, d.w.z. de kop van de Hotbird-lnb moet 51mm lager staan dan de kop van de Astra 28,35lnb.

Stel de skew van de lnb's als volgt af:
Hotbird 13 op 7 graden
Astra 19,2 op 5 graden
Astra 23,5 op 8 graden
Astra 28,35 op 11 graden
d.w.z. gemeten t.o.v. verticaal, niet t.o.v. de rail.

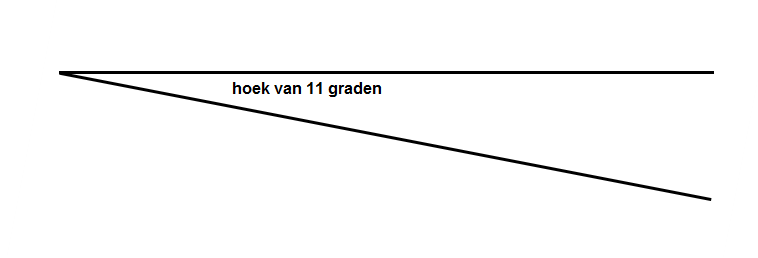

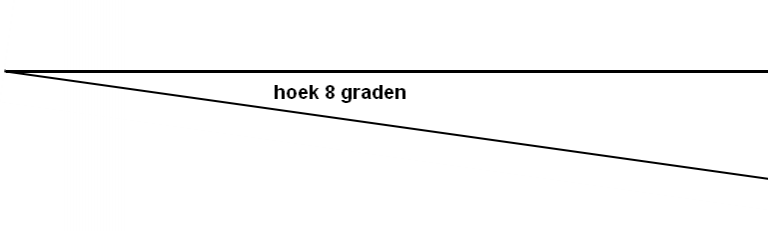

De bijgevoegde hoeken even uitprinten en uitknippen en achter op de lnb plakken.

Stel de elevatie van de schotel in op 29,5 graden om de Astra 19,2 te vinden.
Richt de schotel uit op de Astra 19,2. Als je signaal hebt, stel dan de schotel af op maximale sigaalkwaliteit van de Astra 23,5 door de elevatie en draairichting bij te stellen.


Link naar bericht
Delen op andere sites

  • V.I.P.
  • Oplossing

Beste gnudimi

Nu met afbeeldingen.
Ik heb het volgende voor je uitgerekend voor een Triax 110 in Gent.

Plaats de rail zodat het gat in het midden in de onderste groef zit.
Monteer de lnb's in de lnb-klemmen zodat de kop 5-6mm van de klem zit.
Zet de rail 12 graden schuin en plaats de houder van de Astra 19,2 tegen de lnb-arm.
Zet de overige lnb's op de volgende afstand:
tussen de Astra 19,2 en Hotbird 13 is 90mm
tussen de Astra 19,2 en Astra 23,5 is 61mm
tussen de Astra 23,5 en Astra 28,35 is 66,5mm
d.w.z. gemeten aan de voorzijde van de lnb van kuiltje tot kuiltje in de kap.
Zet de rail 12 graden schuin, d.w.z. de kop van de Hotbird-lnb moet 51mm lager staan dan de kop van de Astra 28,35lnb.

Stel de skew van de lnb's als volgt af:
Hotbird 13 op 7 graden
Astra 19,2 op 5 graden
Astra 23,5 op 8 graden
Astra 28,35 op 11 graden
d.w.z. gemeten t.o.v. verticaal, niet t.o.v. de rail.

De bijgevoegde hoeken even uitprinten en uitknippen en achter op de lnb plakken.

Stel de elevatie van de schotel in op 29,5 graden om de Astra 19,2 te vinden.
Richt de schotel uit op de Astra 19,2. Als je signaal hebt, stel dan de schotel af op maximale sigaalkwaliteit van de Astra 23,5 door de elevatie en draairichting bij te stellen.







aangepast door Sprietje
Link naar bericht
Delen op andere sites

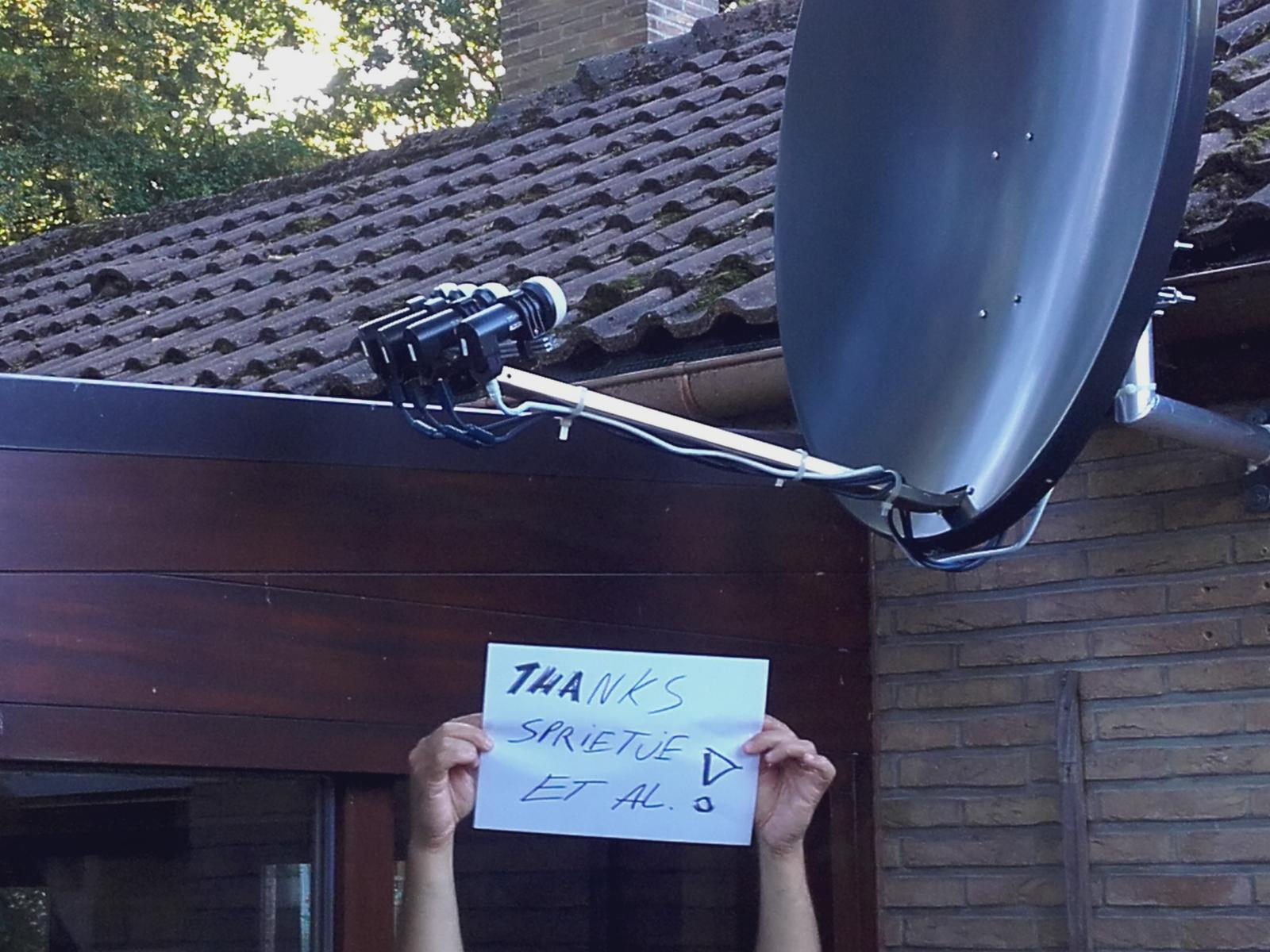

Dag Sprietje,



Vandaag alles opgesteld en voor de eerste keer 'groen/goed' in plaats van 'oranje/matig' voor Astra1 en Astra3 :)

Astra2 wil nog niet echt lukken, maar ik denk dat ik dat schotel toch van plaats ga moeten verzetten (probeer hier tussen bomen te raken)



Super bedankt in ieder geval :)

Dimitri

Link naar bericht
Delen op andere sites

  • V.I.P.

Gebruik eens een app. om met je mobieltje de satellieten te vinden. Dan kun je zien of bomen in de weg staan.
Zie hier op de site van CanalDigitaal welke apps je daarvoor kunt gebruiken:
http://www.canaldigitaal.nl/apparatuur/schotel-uitrichten/

Zie hier hoe het werkt:



Link naar bericht
Delen op andere sites

ff inpikken : mooi maar vind het helaas niet voor mijn lumia met windows.Mss is daar een linkje voor want apk files werken daar niet op.Enlel een pro versie maar heeft maar 1 sterretje als beoordeling.

aangepast door bellejt

Groetjes,salutations,greetings.
1 x Gibertini 1,10 vast 3 sats + 1 x Triax 88 cm rotor
Vu + Duo2 twin sat tuner  4 X DVB-S2 OpenVix + idem dual tuner and vu duo2 fallback tuner

Octagon SF8008 4K  Openvix (via ethernetconnectie/WIFI fallbacktuner)

Link naar bericht
Delen op andere sites

Er bestaat ook een gratis waterpas-app, zo kan je tot op 0.1° nauwkeurig aflezen of de LNB-beugel 12° schuin staat, vooral de uiterste LNB's (Hotbird en Astra 2) zullen last hebben van een verkeerd ingestelde hoek en dit zeker bij zo'n grote schotel.
