8 sat's op 1 tuner

[el bobo]

ik heb net een wavefrontier t90 aangeschaft en ik wil meer dan 4 sat's op 1 tuner met de tf4000.

en dan met 2x 4/1 switch.

maar welke 2/1 switch heb ik dan nodig in kombinatie met die 2 switches,en hoe stel je dat in in het menu?

ik heb het 1 en ander al gelezen op het board maar het is me nog niet echt duidelijk.



alvast bedankt voor event. reacties. <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />

[RobbieT]

Anwendungsbeispiel 3 is het schema zoals je zoekt denk ik:



http://www.sat4all.com/upload/644473-Zusammenschaltungstechnik%25201.pdf

[Bigfoot]

Een Spaun SUR 220, zie ook dreambox.sjerom.com en dan de wavefrontier installatie <img src="/ubbthreads/images/graemlins/wink.gif" alt="" />

[el bobo]

Citaat:

Een Spaun SUR 220, zie ook dreambox.sjerom.com en dan de wavefrontier installatie <img src="/ubbthreads/images/graemlins/wink.gif" alt="" />

mij is namelijk juist verteld dat je die spaun niet moet gebruiken met de tf4000.

[el bobo]

@bigfoot



de topfield kan toch alleen de diseqc 1.0 aan?



en die dreambox kan "wel" die 1.1 of 1.2 aan.

dus hoe gaat dat dan?

want de link is naar een installatie van een dreambox...



alvast bedankt <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />

[el bobo]

allemaal bedankt voor de sugesties maar ik ben er nu achter dat het dus niet gaat voorlopig.

wie weet komt er wel een apparaat die het wel mogelijk maakt.



grtz. <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />

[Joh@n]

Naar mijn idee is dit simpel op te lossen:



Benodigdheden:



12 volt coax relais

2 stuks 4/1 switch



Sluit de coax relais aan op de 0/12 volt schakeling en de antenne ingang op de achterzijde van de TF 4000.



Sluit beide 4/1 switchen aan op de twee poorten van de 12 volt relais en sluit deze aan op je 8 lnb's (wel even opschrijven welke satellieten op welke kabel/poort zitten aangesloten)



Stel in de LNB instellingen van het menu het volgende in voor de satelietten:



Kies de eerste 4 satellieten met diseqc 1 2 3 en 4 en zet bij deze satellieten de 12 volt op uit.



Kies de tweede 4 satellieten met diseqc 1 2 3 en 4 en zet bij deze satellieten de 12 volt op aan.



Als je nu een zender kiest van de eerste 4 satellieten zal het relais niet schakelen en blijft hij op de 0 volt poort



Zodra je een van de andere satellieten kiest zal de TF 4000 12 volt sturen naar je coaxrelais en zal de 12 volt poort worden gekozen.



Op deze manier krijg je maar 2 coaxkabels naar binnen.



Succes.



Als het me lukt zal ik eerdaags even een tekening maken voor een beter overzicht.

[el bobo]

@ joh@n

en dat noem ik nou een uitleg!!! <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" /> <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />



ik kijk al uit naar je tekening.

alvast bedankt <img src="/ubbthreads/images/graemlins/biggthumpup.gif" alt="" />

[Joh@n]

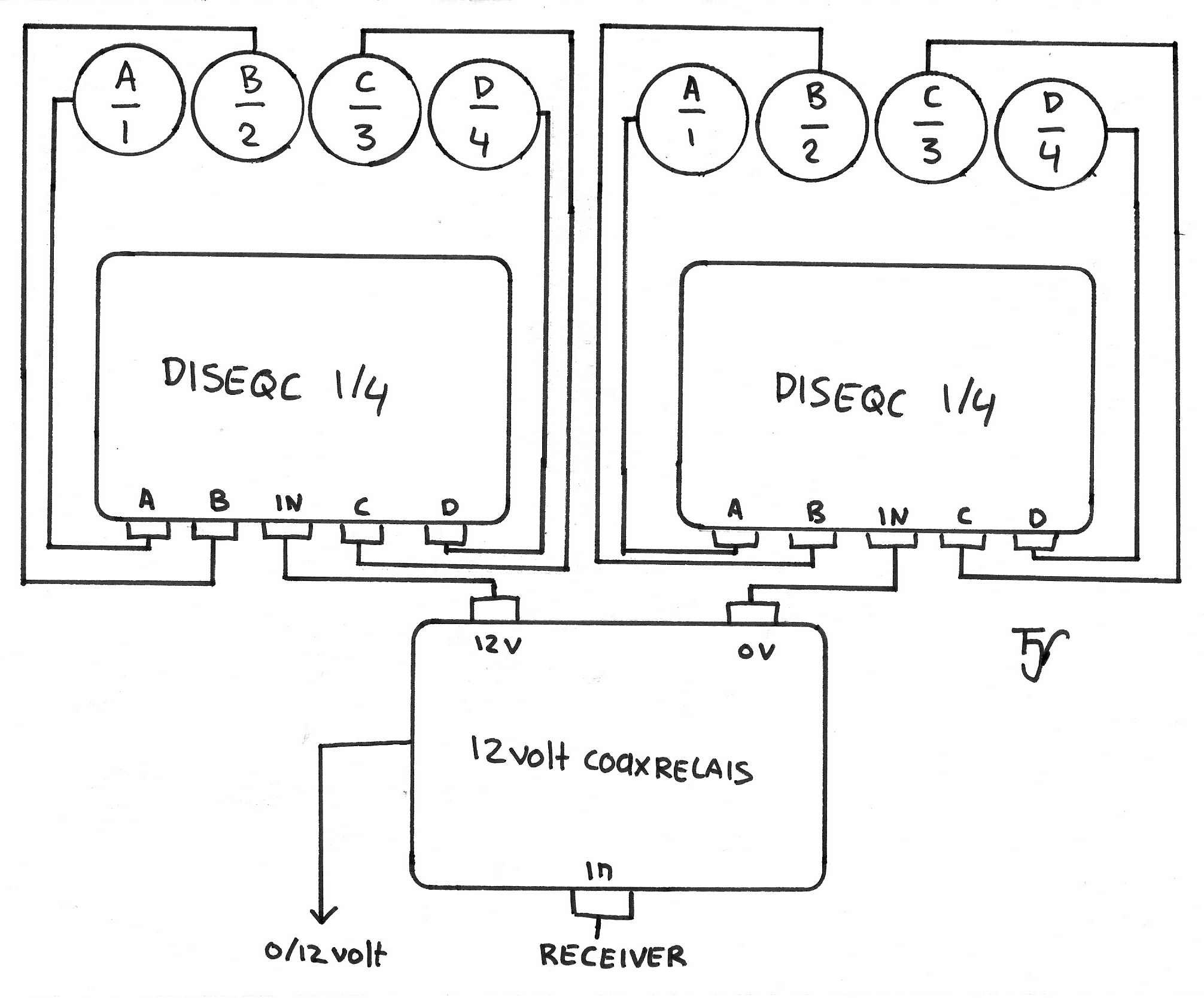

Het heeft even geduurd, maar hier is ie dan. (Zie bijlage)

[Gast]

Citaat:

de topfield kan toch alleen de diseqc 1.0 aan?

Volgens menu en docs worden in de 4000 diseqc 1.2 en USUALS ("diseqc 1.3") ondersteund.

Ik weet in ieder geval dat de opties in het menu staan voor 1.2 en usuals, weet door hardwaretekort niet of het ook echt werkt...

[el bobo]

mijn dank is groot mensen... <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" /> <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />

nu kan ik weer ff verder knutselen met de lnb's <img src="/ubbthreads/images/graemlins/cool.gif" alt="" />



en joh@n,bedankt voor de tekening.

het is me nu duidelijk hoe het in elkaar zit <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />

ik ga het binnenkort installeren.



grtzz

[Gorilla King]

Ik hoop dat het lukt met de 12 V-switch, bij mij kreeg ik heftige blokvoriming bij opnames en bij timeshift. Ik ben benieuwd.

[Gast]

Klinkt meer als CAM probleem.

Gewone weergave en timeshift/opname gebruiken de tuner op precies dezelfde manier.

[Gorilla King]

Hmmm, dan ga ik toch nog maar weer eens wat testen. Goed dat ik dit weet. De klachten kwamen nadat ik de 12V-switch erop gezet had, dus vandaar. Maar goed, inmiddels ben ik over naar de MR 1.1, eens kijken of dat scheelt. <img src="/ubbthreads/images/graemlins/smirk.gif" alt="" />
