Ventilator in Sammy

[Gast]

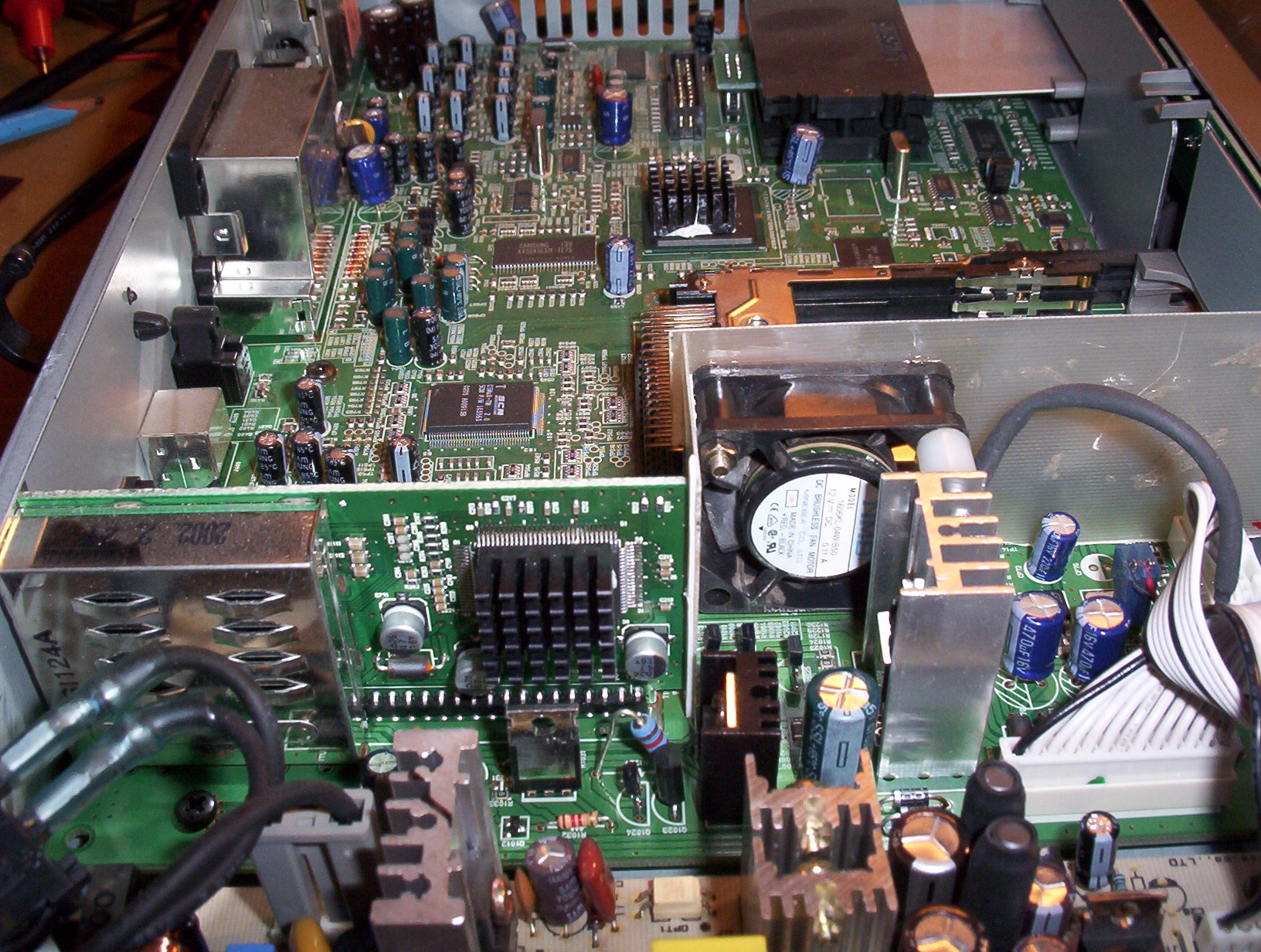

Zoals beloofd hier wat foto's ....



Je zou het simple kunnen doen dmv een omhoog blazende ventilator aan de onderzijde van het deksel, zoals ik het bij m'n dreambox heb gedaan.



Maar hier zag ik kans eea " geforceerder" in te bouwen.

[Gast]

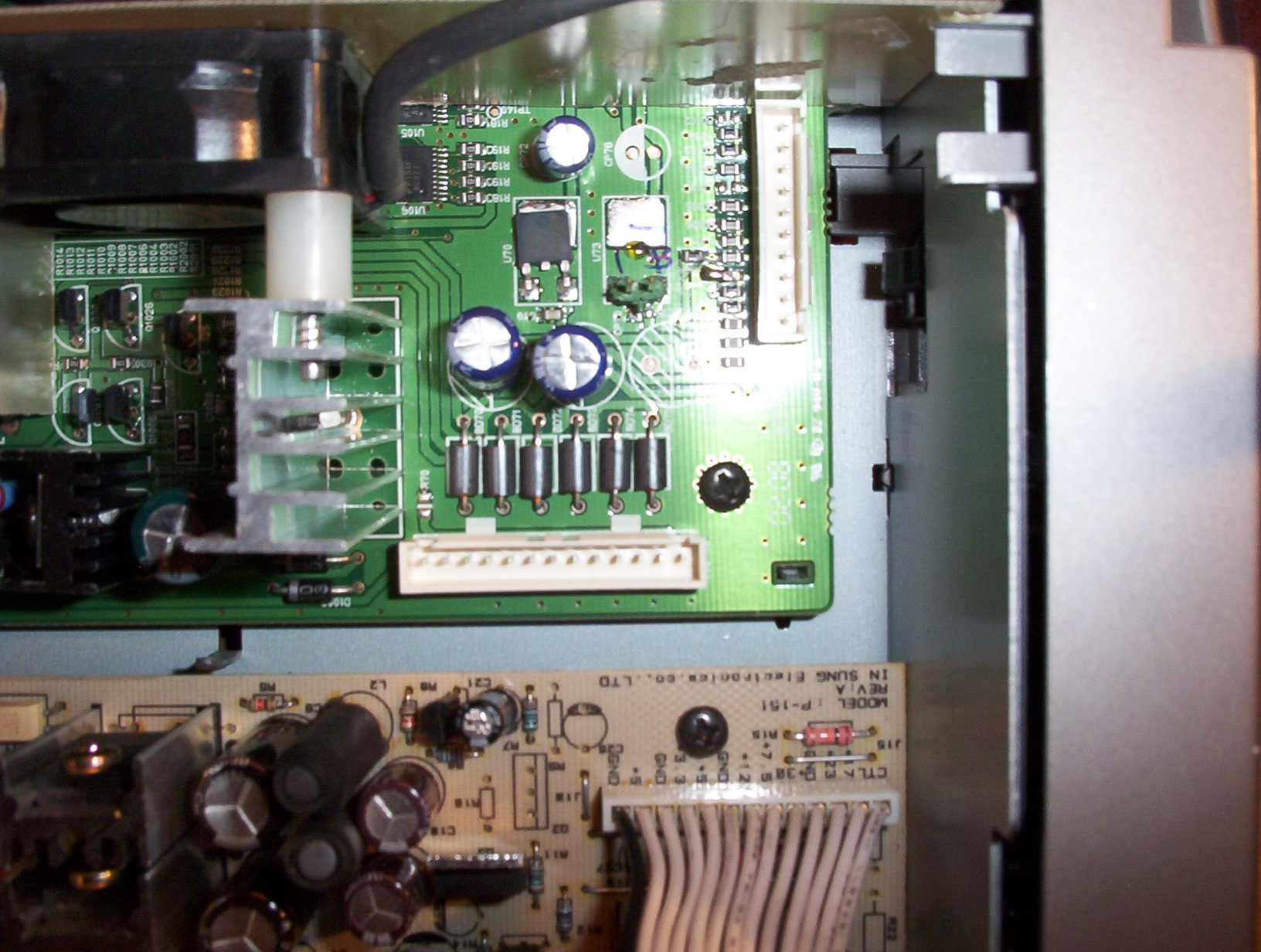

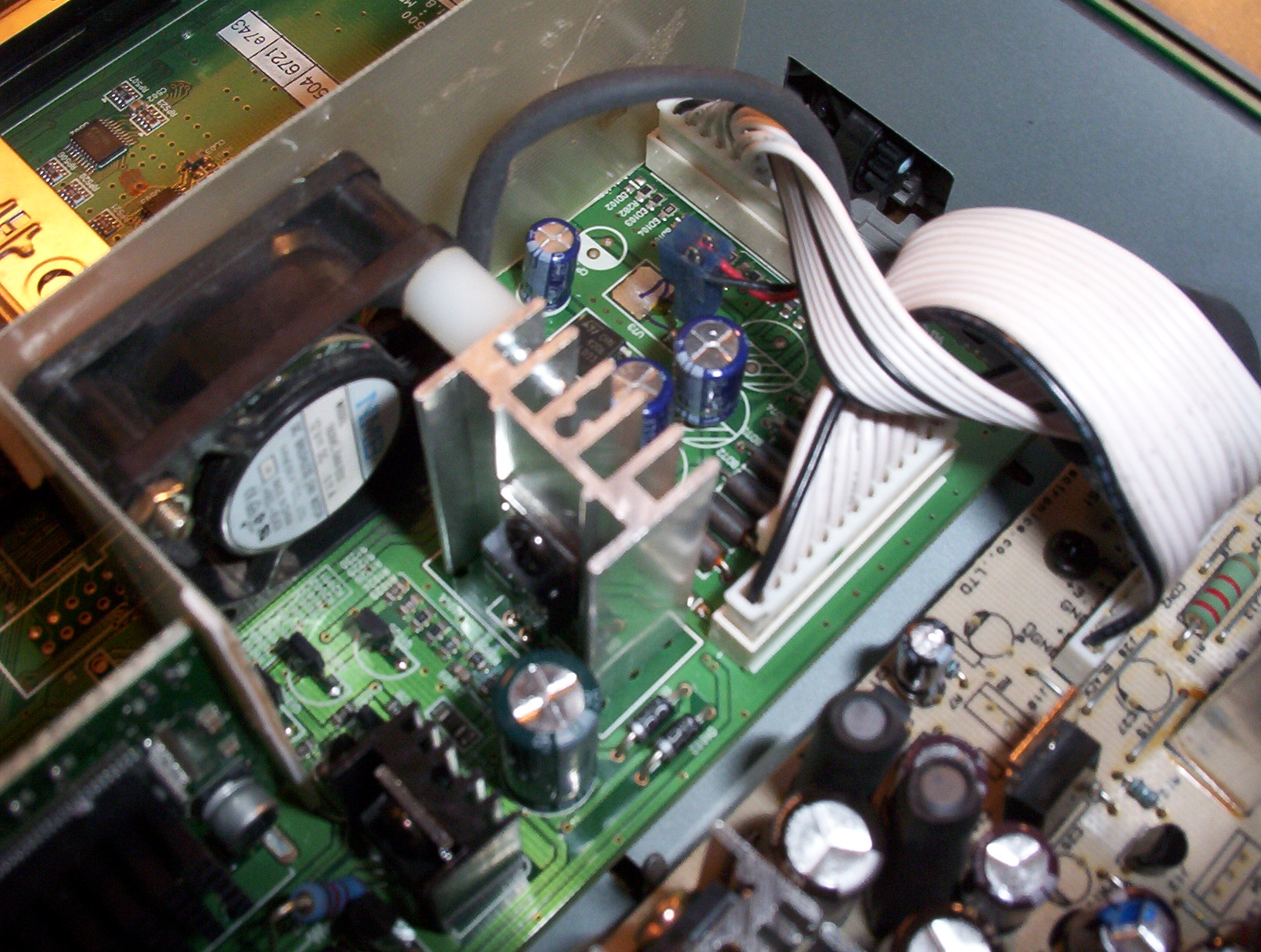

ik vond een voedingspunt op het mainboard, waar ik een twee pinnen tbv een stekkertje op kon solderen.



Er staat geen 12 volt, maar wat minder. Ik dacht iets van 8 volt. Daar draait de ventilator lekker langzaam op, zodat ie niet teveel lawaai maakt.

[Gast]

dat ziet er afgewerkt zo uit

[Gast]

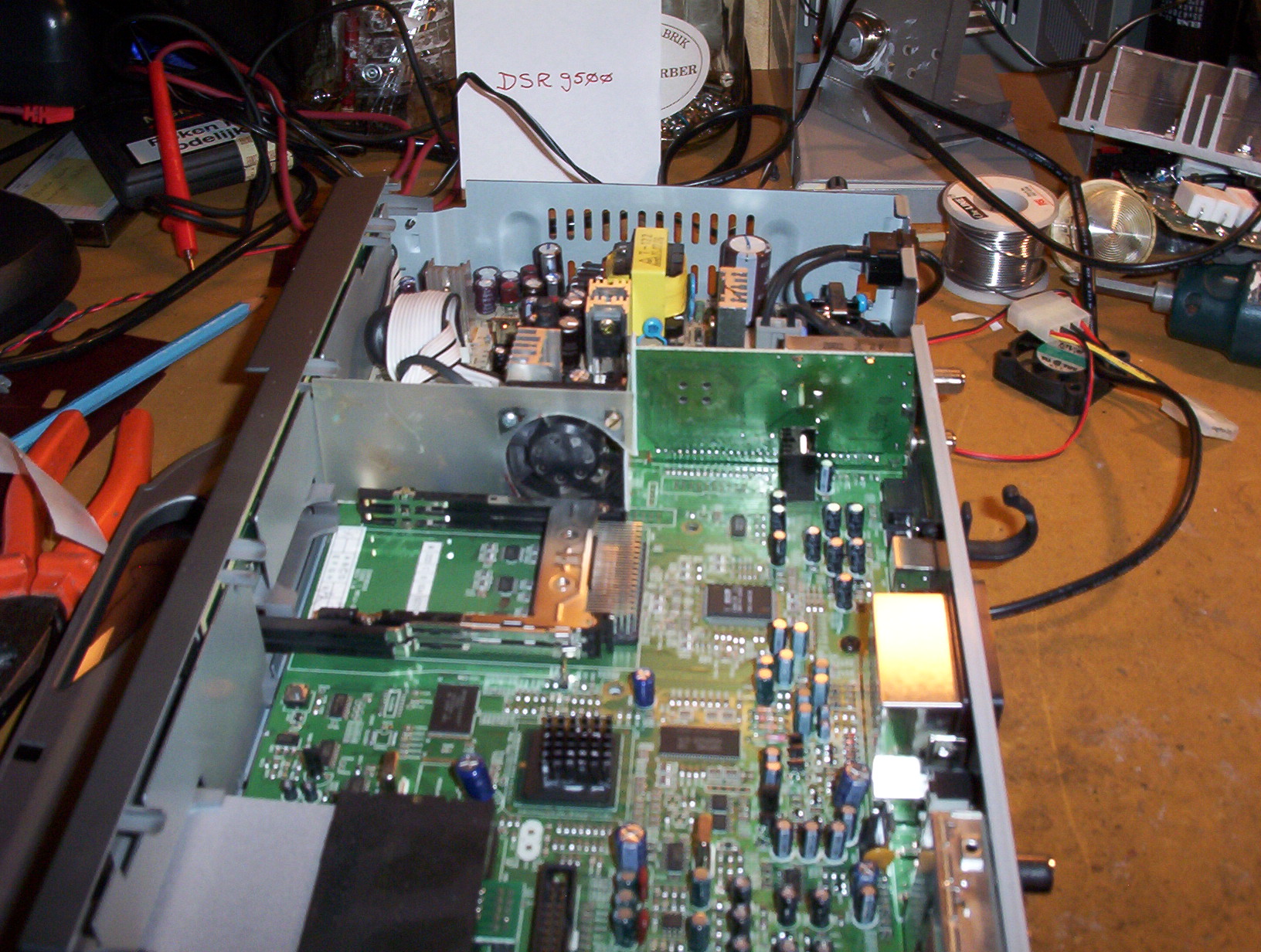

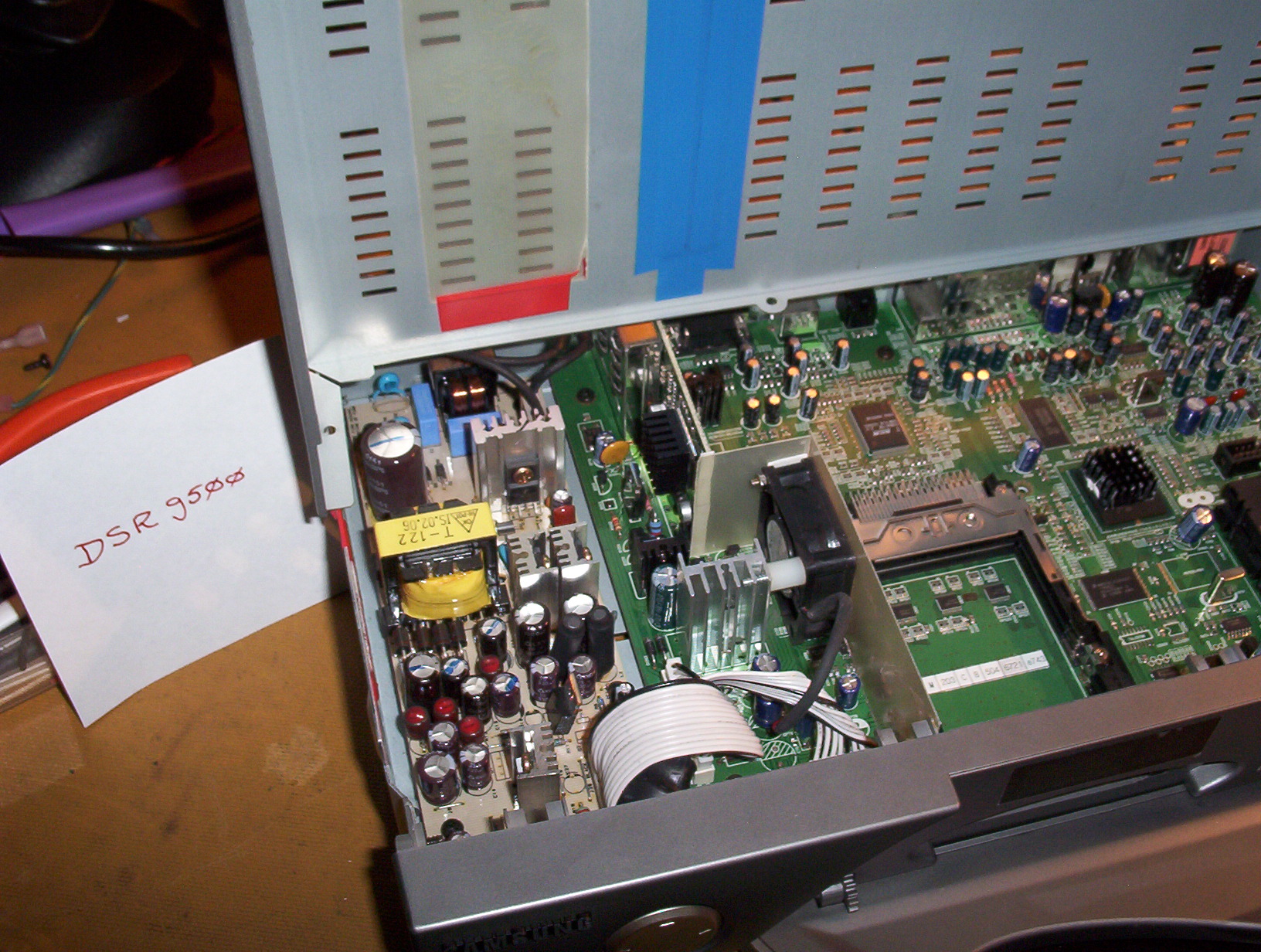

en ik ben aan het experimenteren geweest met afplakken van het deksel.

nu zit uitsluitend het blauwe tape er nog

[Gast]

en ik zet eraan te denken om de koelvin op de tuner nog wat te vergroten.

want daar komt nog warmte af.

maar daar zit ik nog over te denken.

[Gast]

Hoi erik,



Bedankt voor de plaatjes. Trouwens welke kant staat je ventilator te blazen? Wat moet er sterker gekoeld worden in de sammy om vastlopers tegen te gaan? De Cam of het voedingsgedeelte?



Is je oplossing afdoende om vastlopers kwijt te zijn? Je noemt namelijk dat je nog een grotere koelvin op de tuner wilt zetten.



Groeten,



Flyingmtm <img src="/ubbthreads/images/graemlins/cool.gif" alt="" />

[Gast]

De meeste warmte wordt bij de voeding gemaakt.

Daarom blaast de ventilator richting voeding (naar links) zodat deze warmte zsm de kast verlaat.



Mbt extra koelen. Dat betreft de koelvin op de tuner-IC.

Deze zit nu net om het hoekje en vangt geen rechtstreekse luchtstroom.

[Gast]

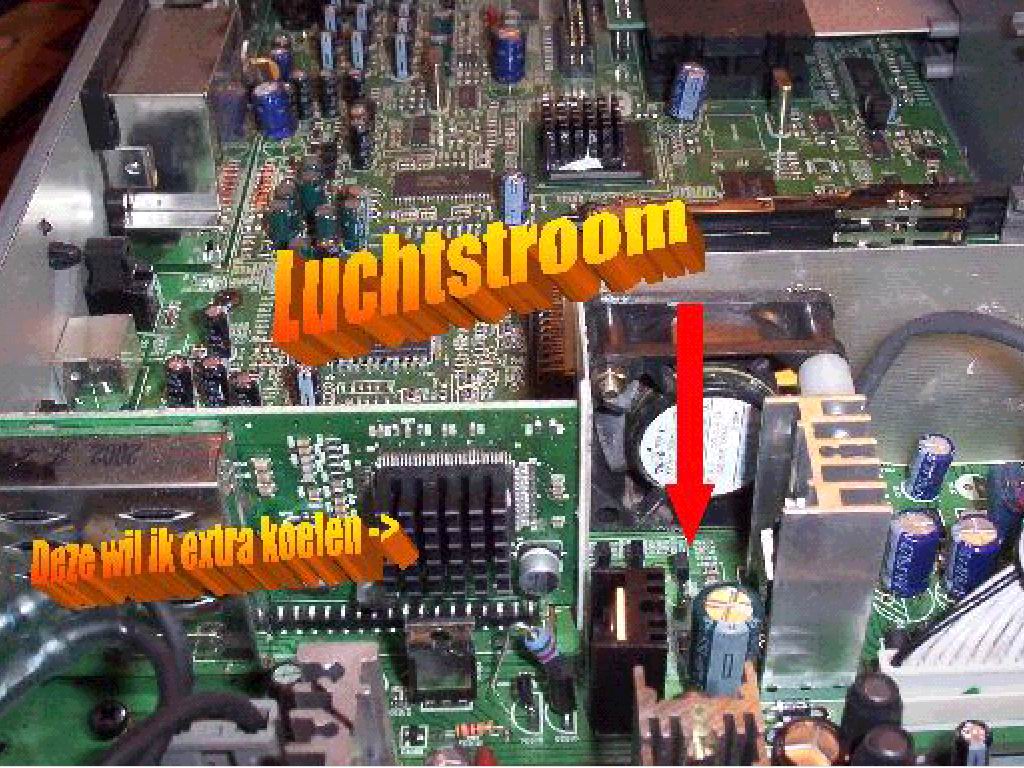

Hier nog een foto

bij bovenstaande toelichting.

[Gast]

Zonder extra cooling op de tuner-IC loopt hij dus nog wel eens vast begrijp ik als je veel zapt?



Heb je bewust geen gebruik gemaakt van de 12V die op de voedingsconnector staat? Welk punt op de print gebruik je nu precies als voeding voor de fan, op de foto is het niet erg goed te zien.



Die schotjes die je hebt geplaats zijn die echt noodzakelijk?



Groetjes,



Flyingmtm

[Gast]

Nee, hier loopt eea niet vast, maar ik mag dit soort zaken graag doen om de levensduur te vergroten.



Een lagere spanning betekent dat de ventilator minder hard draait, maar ook minder lawaai maakt. Eea is een compromis tussen lawaai en luchtverplaatsing.



Met een voltmeter vind je plek zo; omtionele plek voor een spanningsregelaar. Kzal tzt nog wel eens op die plek zoomen, want t'spul staat nu weer in de woonkamer.



Die schotjes zijn echt noodzakelijk; ik wil de luchtstroom forceren. Anders bestaat het risico dat de luchtstroom binnen de kast blijft en de temperatuur alleen maar oploopt (dat noemen ze "thermische kortsluiting").

De ventilator zuigt nu lucht aan uit de "koude" zone en blaast deze in de "warme" zone.

[Gast]

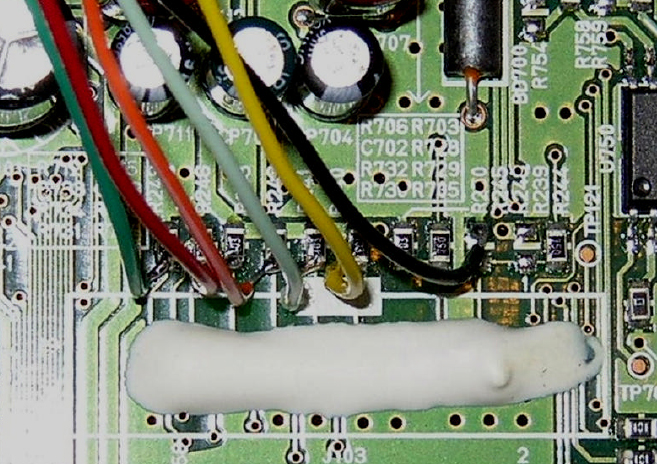

K'vond deze foto nog (nog zonder de afscheidingsschotjes)

Niet helemaal scherp, maar je kunt het soldeerpunt van de connector goed zien.

[Gast]

Erik,



Bedankt nogmaals. Ik ga een dezer dagen aan het sleutelen v.w.b. de ventilator als wel de JTAG interface voordat ik aan het patchen ga. Ik ben alleen nog op zoek naar wat meer gedetailleerde info om de JTAG kabels aan te sluiten in mijn sammy (zie hier ergnes op het forum).



Tschau,



<img src="/ubbthreads/images/graemlins/wink.gif" alt="" />



Flyingmtm

[Gast]

Ik heb de foto gezien en het is me nu duidelijk.



Heb jij je ontvanger niet middels een JTAG omgebouwd van bootloader 505 naar 501? De foto's op sammyfilez zijn net niet duidelijk genoeg om te beginnen met solderen. Ik ben bang dat ik de boel naar de mallemoeren help.



Ik heb de foto van de JTAG bijgevoegd.



Doei,



Flyingmtm

[Gast]

JTAG doen we bij je eigen vraag hierover.

We moeten niet gaan dubbel-posten !!

[Gast]

Hoi Erik,



Ik heb de ventilator erin zitten maar op de punten die je aangaf stond maar 5,15 volt en niet genoeg kennelijk om de ventilator te laten draaien. Nu heb ik hem op de 12V aangesloten maar het zoemt als een wesp, niet om aan te horen.



Flyingmtm
