[500S] Het grote DB-500 RGB probleem topic

[joep meloen]

Hallo medesatters,



Bij deze wil ik toch een nieuw topic starten over het RGB probleem wat zich voordoet bij nieuwe en oude dreamboxen 500 in begrijpelijke taal!



Overal staan kleine draadjes op sat4all of op het net.

Ik probeer het kort samen te vatten.



Mocht een mod. dit nieuwe draadje niet goed vinden dan verplaatsen graag.

Ik heb er behoorlijk wat moeite voor gedaan om het uit te zoeken.



Kortom er zijn dus "nieuwe" en "oude" DB500 die geen RGB signaal afgeven via de scartkabel aan de TV.

RGB is het beste beeldkwaliteit dat de DB kan afgeven aan de TV.



Het probleem is dat de DB op pin 16 van de scart, een 1,5 volt moet staan om de TV te vertellen dat over moet schakelen naar RGB.

Deze voltage is niet correct die de db afgeeft, deze is +/- 0 á 0,5 volt, dus te weinig, dus geen RGB !

.

Dit probleem is hardwarematig en kan dus niet softwarematig of met images verbeterd worden helaas !



Het probleem kun je dus verhelpen door op pin 16 van de scart een hoger voltage te zetten.



Hoe doe je dat ?



[color:"red"]Er zijn 3 manieren: [/color]



[color:"red"]1. [/color] Door een weerstand van 10K ohm parallel te solderen aan R109, dit verhoogt het voltage naar de waarde zodat de TV op RGB schakelt.





[color:"red"]2. [/color] Door de bestaande R109 eruit te solderen en een nieuwe erin te zetten met een waarde van 4.7k Ohm, ook dit geeft het juiste goede resultaat.

Deze manier heb ik zelf toegepast.

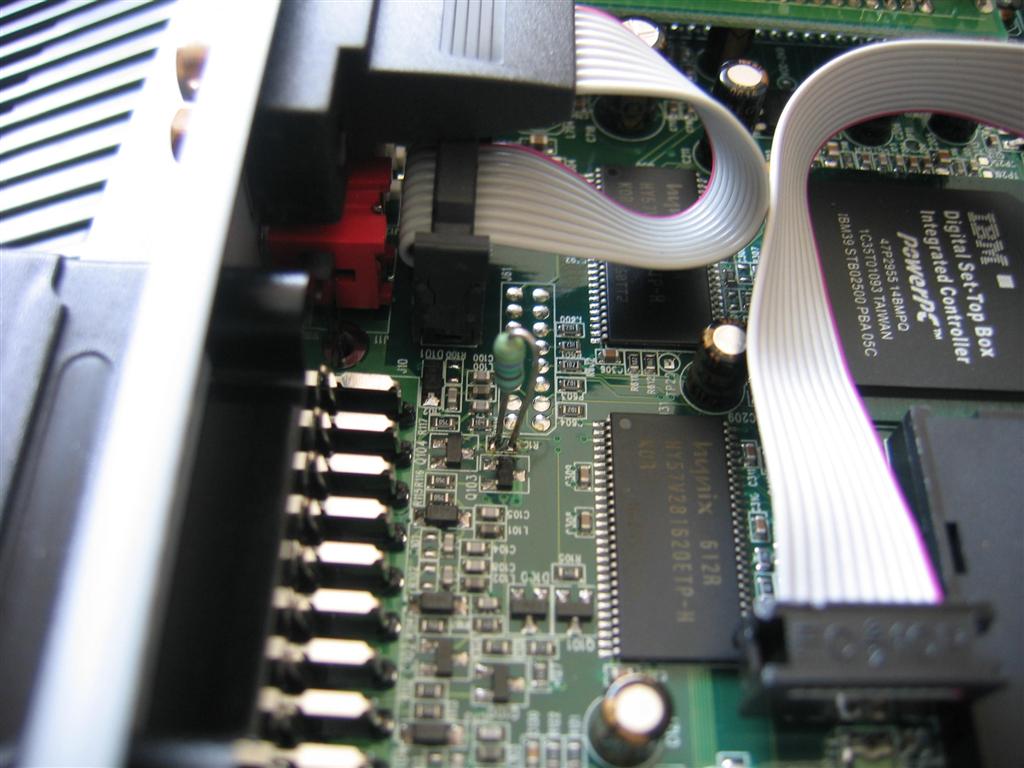

[color:"red"](foto zie bijlage, heb ik zelf gesoldeerd) [/color]





[color:"red"]3.[/color] Door de scartkabel aan te passen



---------------------------------------------------------------------------



Ondanks de aanpassing vind ik de beeldkwaliteit bedroeffend in RGB.

Nu heb ik ook wat gelezen over extra weerstandjes plaatsen voor een juiste koppeling met je TV.

Dit is standaard ook niet geheel juist.

Dit ga ik verder uitzoeken, want dit moet een hele verbetering te zijn.



Sucses



---------------------------------------------------------------------
