[7000] Display stuk of andere probleem?

[Adriaan]

Hallo,

bij mij ontbreekt het onderste gedeelte van het display. Is het zinvol om er een nieuw display in te plaatsen of kan het ook een softwarematig probleem zijn (bootloader?)?

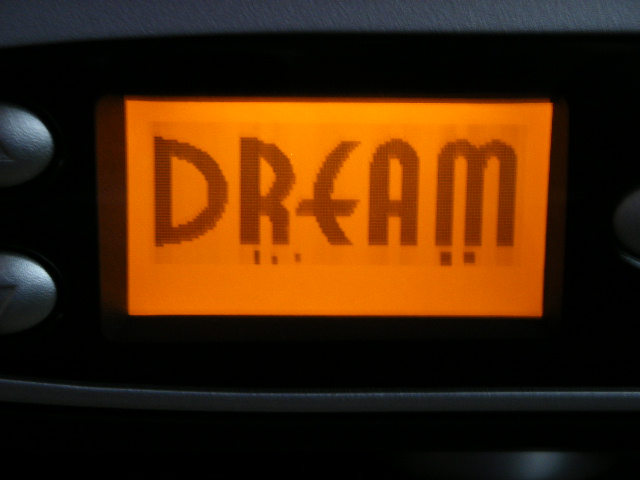

Een paar foto's ter verduidelijking.

Groet,

Adriaan

[Adriaan]

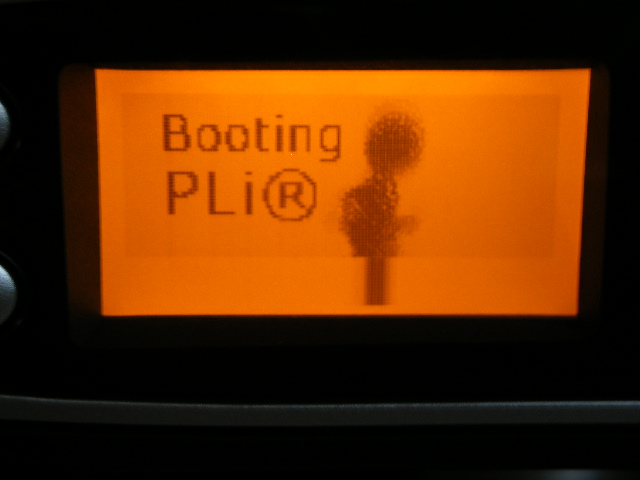

foto 2

[Adriaan]

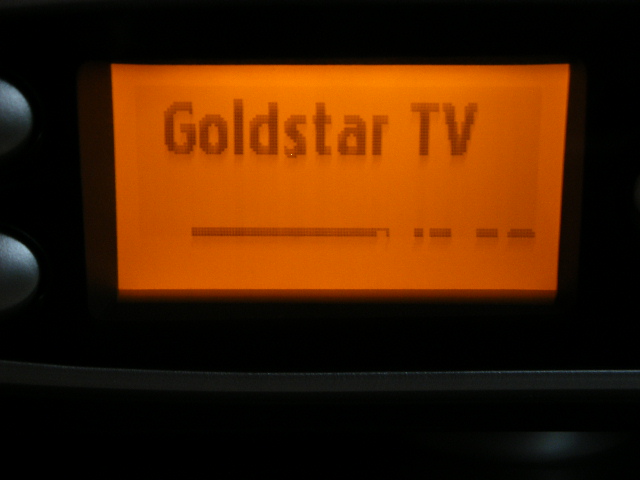

en de laatste

[dAF2000]

Aan foto 2 te zien kan 't niet aan de image liggen <img src="/forums/images/graemlins/wink.gif" alt="" />

Maar goed... ik heb nog nooit een bug gezien waarbij je zo een stuk LCD niet ziet. 't Zou kunnen zijn dat de flexcable tussen dreambox en LCD niet goed contact maakt. Pas er wel mee op want 't is breekbaar.

[Adriaan]

bedankt voor je snelle antwoord daf2000! Dat dacht ik eerst ook, maar dat heb ik al nagekeken en ook een beetje bewogen om te kijken of er geen breukjes in zitten oid. Kan natuurlijk altijd zijn dat er een paar lijnen onderbroken zijn maar zoals je aan foto 2 ziet doet het onderste gedeelte het wel een beetje. Vandaar dat ik ook twijfel of het display echt stuk is.

[Gast]

Kan het zijn dat de lijn naar het backplanesignaal van het onderste kwart van het display onderbroken is? Dat zou volgens mij ongeveer dit beeld geven.



Greetz, Lion.

[Adriaan]

Hoi Lion251,

Is dat een lijn op de printplaat? zou je kunnen uitleggen waar deze ongeveer zit? Dan kan ik die lijn controleren op breuken of onderbrekingen.

[Gast]

Helaas, daar kan ik je niet verder mee helpen.

Ik vermoed dat het een van de draadjes van het bandkabeltje is.

Je zou op de hoofdprint en op het display kunnen kijken of iedere verbinding aanwezig is (van hoofdprint naar display)



Suc6, Lion.

[The Librarian]

Als je via de web interface een "LCDSHOT" is deze dan wel compleet?





Als dit zo is kun je er iig vanuit gaan dat het probleem iig een weergave probleem is, is dit lcdshot ook niet compleet ligt het probleem dus eerder in het circuit.

[Adriaan]

Ja deze is wel compleet, net zoals in jouw bijlage. Dus of flatcable is niet goed of display. Wordt denk ik dan toch een nieuwe lcd met flatcable bestellen. Bedankt voor de tip Librarian!

[Gast]

Kan ook een contactprobleem in het display zijn.



Kheb dit LCD display nog niet los gehad, maar meestal ligt het aan het "contactrubber" tussen glas en print;

even schoonmaken, resp iets aandrukken (mechanisch) kan een oplossing zijn.



Kheb zo al heel wat displays van radio's, rekenmachnine of thermostaat, etc gerepareerd.



Mogelijk is het display in de DB ook zo opebouwd.
