WF90: te grote LNB's en 1 LNB moet lager dan wat houder vindt

[martjeB]

Afgelopen weekend mijn A2-hispa opstelling maar eens veranderd naar A2-hotbird.

Ik kijk toch alleen nog maar a2,a1, hotbird en nu a3.



Ik heb hiervoor de sheet van Holles gepakt en de plaatsen voor de LNB's uit laten rekenen.

(16E=midden HB=3,1 A1=-3,4 A3=-7,9 en A2=-12,7. elevation=29,4 en skew=84)

Vervolgens de LNB's geplaatst en de schotel verdraaid tot signaal op A1.

Hotbird en A3 gaven vervolgens ook beeld, zij het dat finetunen verbetering gaf.



(De skew had ik optimaal gezet met de satfind op laptop op A1, terwijl die A1 redelijk in het midden zit en dus minder gevoelig is. Maar staat in ieder geval iets onder 90 <img src="/forums/images/graemlins/blush.gif" alt="" /> )



A2 wilde echter niet. Wat blijkt; als ik de LNB direct op de rail plaats, heb ik goed signaal. Plaats ik 'm in de houder, heb ik niets. Ik heb 'm nu maar tijdelijk met trekbandjes op de rail, maar heb de volgende vraag;



Zou het verstellen van de skew de oplossing kunnen zijn??

-zonder beugel scheelt al gauw 2cm!







Wat ik trouwens nu wel merk is de beperkte ruimte voor dual lnb's.

Ik heb 2x een dikke ALPs die zijn kop(behuizing) stoot aan de schotel zelf en 2x zo'n lange LNB (die waar de vogels de raampjes uitpikken) en die stoten met de zij/achterkant tegen de beugel van de reflector.

[WPW]

Je hebt het uitmeten tog wel gedaan met de maten op de rail en niet in egte centimeters he? foto?

[martjeB]

Ik heb de maten van de WF genomen.

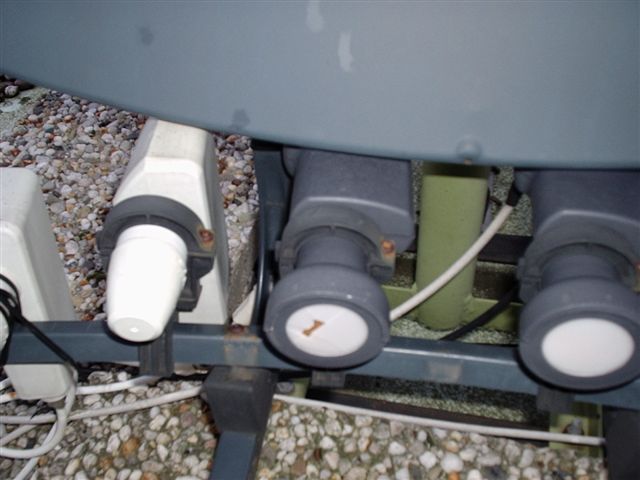

Op de foto nog half te zien de lnb van A2.

Verder stoot de ALPs net z'n kop niet.

[Gast]

Zo te zien is er ook een lnb aan vervanging toe.



Moi Brombeer. <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

[martjeB]

Ik dacht dat de spreeuwen op dat oranje raampje afkwamen.

Had ik vervangen door mat wit, heeft een andere woody er een gat in gehakt :-(



Misschien dat daardoor de ontvangst op A1 wegvalt tijdens flinke regenbuien?

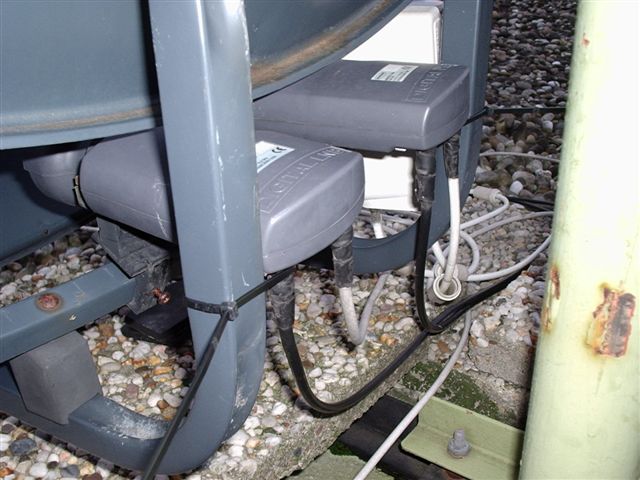

Op afbeelding zie je de achterzijde van de LNB tegen de beugel van de reflector.

[martjeB]

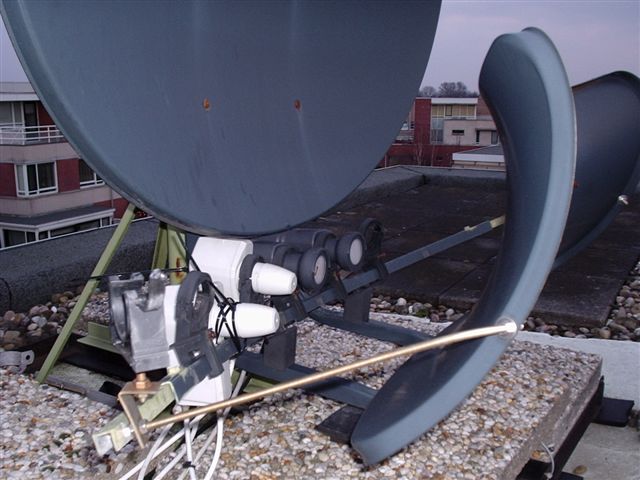

Voor het hele overzicht een ander plaatje:

Je ziet een verlengde beugel met draadeind versterkt naar de reflector.

Tevens een indicatie van de LNB's, met A2=BBC dus erg laag tov de beugel.





[martjeB]

Ik zie nu ook de elevatie, foto van skew is mislukt want batterij was op.

elevatie zou 29,4 moeten zijn. Paal staat recht, maar als ik de schaalverdeling bekijk, moet de schotel maximaal voorover? Hij staat nu toch op ca. 40 ipv 30?<img src="/forums/images/graemlins/confused.gif" alt="" />

Ik had dat geprobeerd op A1, maar met deze hoek, heb ik het hoogste signaal.



[martjeB]

Citaat:

De Sirius moet je als center(0) nemen voor je schotel, en die op max afstellen.
Daarna de uiterste sats afstellen dus de Astra2(28,2oost) en de Hispa (30w), dmv de skew van de schotel. Daaarna pas de tussenliggende lnb´s zoals Astra en Hotbird enz...Zoals je het nu doet op de Astra1 klopt niet. Als het goed is staat de Astra2 lnb hoger op de rail als de Hispa 30w <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

Zo had het de ik afgelopen jaren, maar mijn nieuwe 23,5 LNB kwam dan niet lekker op de beugel. Daarom heb ik de boel verdraaid en opnieuw ingericht.
Ik heb juist 16E als center omdat ik slechts van HB tot A2 wil kijken. Hierdoor klopt ook de skew onderling beter want HB-A1,A3 en A2 liggen vrijwel op een rechte lijn. Als je A2-Hispa neemt komt de skew bijna recht terwijl de elevatie van de sats best veel verschilt.

Ik heb nu trouwens op HB, A1, A3 wn A2 voldoende signaal. -Iets meer dan voorheen met de A2-Hispa opstelling-
HB=91, A1=84 A3=80 A2=85% op een Dm7000. Een 7020 of 500s gaf hier eerder een duidelijk hoger signaal dan de 7000.

[martjeB]

De verlenging zou er inderdaad afkunnen, maar ik laat 'm zitten want:

- via de verlenging is de beugel ook versterkt

- misschien wil ik in de toekomst toch weer een ruimer bereik



De fotoos zijn vanmiddag gemaakt en deze opstelling geeft dus kerig beeld op alle 4 de LNB's



Hoe zie jij dat de schotel verkeerd staat?

aan de elevatie of omdat die A2 zo vreemd geplaatst moet worden??

[Wim J]

[citaaat]





Letten jullie ook op de kwaliteit van de bouten en moeren van zo'n WF,....???



Wim

[WPW]

Citaat:

Letten jullie ook op de kwaliteit van de bouten en moeren van zo'n WF,....???

Wim

Niet egt, je hebt 3 opties.
1. zo laten, doorroesten is een langdurig proces (3-6 jaar)
2. vervangen met rvs
3. inspuiten/behandelen

[martjeB]

Tja, de kwaliteit van de bouten is wel erg slecht.



Een M6 boutje, wat de klemming om de paal verzorgt, brak al af met losdraaien.



Een M6 bout van de grote refelctor zit vastgerot en heft speling. Probleem is dat je met een schroevendraaier te weinig grip hebt, dus dat wordt slijpen?



Boutjes vervangen komt op het lijstje gode voornemens.

[Coszmo]

In deze kersttijd geven ze ze gratis weg . Aardig die gode <img src="/forums/images/graemlins/grin.gif" alt="" />

[martjeB]

't wordt ook tijd voor een nieuw keyboard, soms komen niet alle letters mee of is de ene er eerder dan de andere. <img src="/forums/images/graemlins/grin.gif" alt="" />

[WPW]

Wees blij dat het geen sms board is...



Botjs vrwange kmpt op t liestje gotse mopnemes
