[5620s] voeding defect, zoek een schema hiervan

[Gait33]

Beste medesatters, ik heb een dm5620s met een defecte voeding nu zoek ik een schema v/d voeding.



Kan iemand me opweg helpen met een schema hiervan?



Mijn dank is zeer groot

[boekkie]

Heb geen schema,



De 2 elco's ,van de voeding vervangen door 2200uf 16V exemplaren (origineel 2200uf 10V).



Kijk of er nog meer elko's bol staan,en die dan ook vervangen!

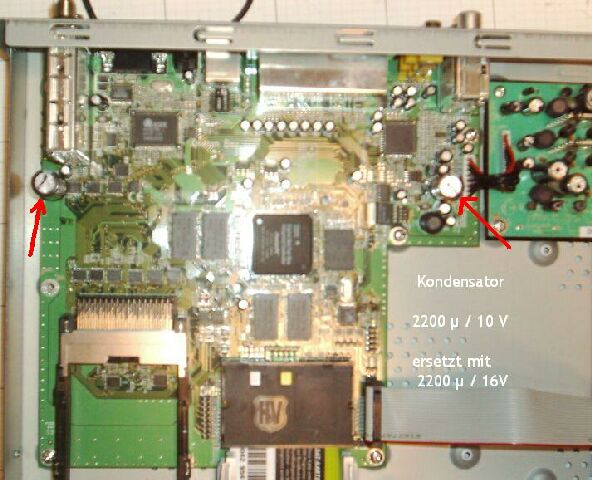

Soms ook 2 elco's van het moederbord,door 2200uf 16V exemplaren (origineel 2200uf 10V).













[boekkie]

Origineel bericht van: boekkie

Heb geen schema,

De 2 elco's ,van de voeding vervangen door 2200uf 16V exemplaren (origineel 2200uf 10V).

Deze is ook vaak,defect 100uF 25V.

Kijk of er nog meer elko's bol staan,en die dan ook vervangen!

Soms ook 2 elco's van het moederbord,door 2200uf 16V exemplaren (origineel 2200uf 10V).

[Gait33]

Bedankt voor de tip! echter had ik de meeste elko's al vervangen maar nu ben ik er nog niet het zit zo: De voeding heeft zo'n klapper gemaakt dat ik een heel groot deel van de waardes v/d onderdelen niet meer kan lezen.



Misschien is een onderdelen lijst van de voeding ook wel handig

[Gait33]

ik heb een hoop onderdelen vervangen, ook was de trafo defect, deze ook vervangen.



de dreambox doet het weer, maar heb nog een klein probleempje: zo af en toe komen er blokjes in beeld, het is net of je met een dm500s aan het streamen bent naar een pc, dat geeft ook zulke blokjes..



ik heb de hele voeding al na gekeken, maar ik kom er niet achter waar dit aan ligt.



Alle tips zijn welkom

[Gast Cobus R]

Heb je ook de 2 condensatoren vervangen op het mb ?

[Gait33]

nee dat ben ik vergeten, stom!!



ik heb de elco's alleen moeten bestellen, ik heb ze niet meer op voorraad, duurt een dag of 4!



Als ik ze binnen heb laat ik weten of het heeft geholpen.

[Gast Cobus R]

Want als deze kapot zijn heb je regelmatig alsof hij slecht ontvangst heeft ik hoop dat het werkt.

[Gait33]

Origineel bericht van: ome to

Want als deze kapot zijn heb je regelmatig alsof hij slecht ontvangst heeft ik hoop dat het werkt.

Deze elco's heb ik vervangen, maar zonder resultaat

nog iemand sugestie?? HELLUP!!!

[boekkie]

Heb hier ook een DB 5620,staan,met beeldproblemen!



Heeft meerderen jaren goed gewerkt,nu is er de huiszekering eruit geklapt,en start de box niet meer op,rare tekens op het display!

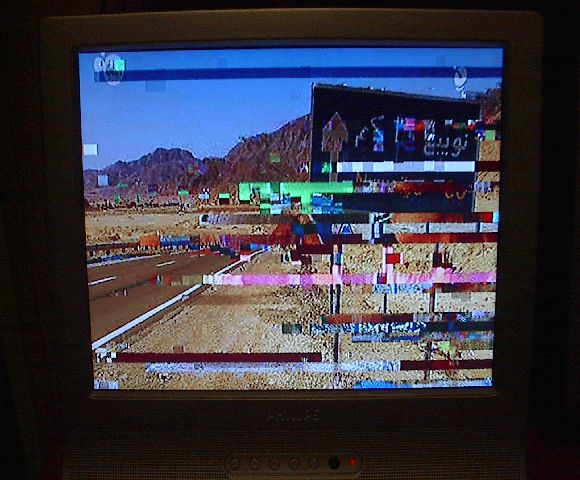

Nieuwe elko's op de voeding,en ook moederbord geplaats,box start weer netjes op,maar nu is het beeld een al blokjes,en strepen,zie bijlage.



Weet iemand of dit nog te herstellen is?

[arie kanarie]

Origineel bericht van: boekkie

Heeft meerderen jaren goed gewerkt,nu is er de huiszekering eruit geklapt,en start de box niet meer op,rare tekens op het display!

Lijkt erop, dat de klap die ook jouw zekering eruit heeft geklapt, ook jouw tuner heeft opgeblazen.

[Gait33]

Origineel bericht van: boekkie

Heb hier ook een DB 5620,staan,met beeldproblemen!

Heeft meerderen jaren goed gewerkt,nu is er de huiszekering eruit geklapt,en start de box niet meer op,rare tekens op het display!

Nieuwe elko's op de voeding,en ook moederbord geplaats,box start weer netjes op,maar nu is het beeld een al blokjes,en strepen,zie bijlage.


@boekkie,

Ik heb precies hetzelfde als in jouw bijlage met name de groene blokjes,
En ook de rare tekens op het display,
Weet iemand of dit nog te herstellen is?

[boekkie]

Origineel bericht van: metropar

weet je wel zeker dat de tuner het probleem is ?
als ik zo na de foto van je beeldscherm kijk lijkt het meer een
ontvangst probleem dan een defecte tuner

gr metropar

SNR is 85%,sluit ik geen utp kabel aan,dan is het beeld stukken beter,nog niet goed,maar ga vanavond een,elko van 8,2pf,in de tuner solderen,mischien helpt het!

[metropar]

ben bang dat het niet zal helpen

is volgens mij iets met je ontvangst of een of meerdere

spannigen voor de tuner aan de lage kant (ber wel in orde?)

zonder utp beeld beter zeg je volgens mij heb ik hier of in de rokendesoldeerb. ook zoiets dergelijks gelezen als ik me niet vergis bleek een kapot netwerk ic de oorzaak meen dat het bij een 500 was ga daar maar eens na zoeken



gr metropar

[boekkie]

Ik was van plan om de tuner te vervangen,maar in overleg met een goede monteur,raade hij dit mij af!!



(Heb er hier ook een staan, en is niet de tuner, deze heb ik vervangen zoals ook de voeding om dat uit te sluiten.

Ik ben zelf nog aan het kijken wat het precies is, ik zelf vermoed de processor die het beeld niet meer kan verwerken)



Einde dreambox 5620,bewaar hem wel voor onderdelen!
