veel lijm is het nog te patchen (jtag)

[Gast]

heb hier een sammie staan die ik wou patchen

met bootloader 505

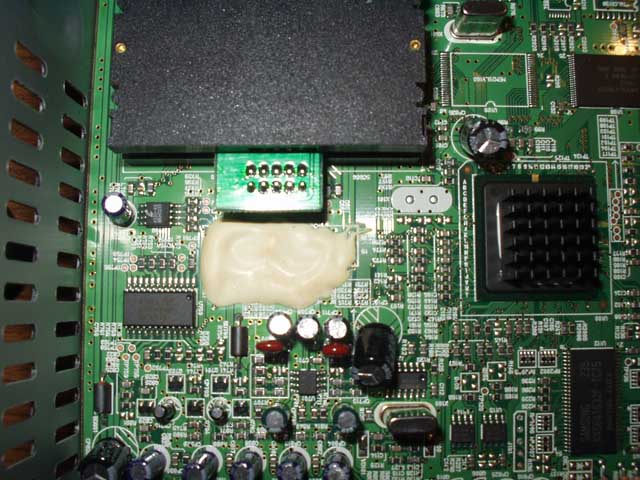

maaaaaar er zit nu wel heel veel lijm op de mainboard

(DSR 9500 Code:MF41-00110A REV 2.0 2002.01.29)

heb een fototje in de bijlage

is dit nog wel mogelijk te patchen?

of weet iemand hoe je die lijm er af kan halen

zonder de boel te slopen

[CrazyMotha]

Ik gebruikte daar vroeger (Humax tijdperk) altijd ice spray voor.

De lijm wordt dan bevroren en kan met een (bot) mesje in een keer van het board geschraapt worden.

Weet niet of deze lijm hetzelfde is als die in de Humax gebruikt wordt maar denk het wel.



Bedenk wel dat het ook eens fout kan gaan en het board beschadigd kan raken en dat je garantie hiermee komt te vervallen.



Veel suc6

[Gast]

Da's wel erg veel lijm <img src="/ubbthreads/images/graemlins/confused.gif" alt="" />

Bij verwijderen kunnen de printsporen beschadigen. NIET DOEN DUS. Maar voor alles is een oplossing.

Dmv het schema is na te gaan waar je aan moet koppelen. Zoek andere aanluitpunten; nl op de IC's zelf, waar de aansluitpunten naar heen leiden. <img src="/ubbthreads/images/graemlins/loep.gif" alt="" />



Ik ben momenteel niet in de gelegenheid om dit voor je uit te zoeken, maar mogelijk kan iemand anders je hiermee helpen. De Schema's staan wel bij SammyFilez

[Gast]

ik heb even de shema,s bestudeerd

maar ik kom er niet echt uit

ben er dan ook niet echt goed in

als iemand mij daarmee zou kunnen helpen

zou mijn dank zeer groot zijn



ice spray

heb hier nog een oude print liggen waar ook lijm op zit

weet niet eens meer waar voor hij is dat kan dus geen kwaad

zal het voor de gein/hobby eens proberen

[Gast]

Hey hallo nu net weeeer terug van zakenreisje, enne merk dat er veel gebeurt is in het hele gebeuren!!!mbt CK2, iniedergeval even over dit topic, ben ik ban dat je deze echt niet kan patchen als je die lijm er niet af kan halen, alternative aankoppelpunten van de jtag zijn ook helemaal dichtgelijmt!!!, veel meer van dit soort punten zijn er niet, wat je nog zou kunnen proberen is om het board los te halen uit je kast, en kijken of je draden kan solderen op de onderkant van de header gaatjes (dus waar die connector ontbreekt...) als je geluk hebt kan het op deze manier, heb het zelf eigenlijk nog niet gedaan, maar je zou gewoon even moeten kijken of er aan de onderkant ook lijmresten zitten, zoniet dan lekker via de onderkant je draden solderen..... dat zou geen probleem moeten opleveren....



We horen het wel weer...



Greetaz

dB

[Gast]

nou komt het mooiste nou ja niet echt

achterkant zit ook lijm

samsung heeft hier toch goed hun best gedaan

om patchen tegen te gaan

wel vreemd want de mainboard komt van 2002.01.29

er zijn veel nieuwere boards

waar het niet zo goed <img src="/ubbthreads/images/graemlins/frown.gif" alt="" /> is gedaan

[Gast]

Pff, nou ja dan hebben ze inderdaad lekker hun best gedaan, ben bang dat er nix mee te beginnen is op deze manier, print sporen zijn heel kwetsbaar dus lijm verwijderen is niet echt een optie, enne het is inderdaad raar dat er zo ontzettend veel lijm op zit, heb zelf een board wat nieuwer is, uit 2003, enne hier zit bijna geen lijm op, gelukkig, naja das dus mooi balen voor je....



Greetz

dB

[Gast]

trouwens is de onderkant ook zo erg dicht gelijmt als de bovenkant of is hiet wel echt alleen de header connector dicht gelijmt, als dit het geval is dan heb je namelijk nog een optie, dis wel ontzettend lastig en je zal erg goed moeten kunnen solderen om dit voor elkaar te krijgen, maar zou nog wel kunen, misschien nog een fototje als het minder erg is aan de onderkant????

Hoor het wel



greetaz

dB

[Gast]

hij is niet van mij heb hem nu ook niet thuis staan

maar zal even kijke als ik een fototje kan maken

ice spray waar haal je dat vandaan eigenlijks

heb al een paar winkels geprobeerd

maar daar keken ze me aan als ik gek was

dacht zelf als je die print

nou voor een grote bouw lamp of zo iets houd

zo dat je er doorheen kan kijken

kan je dan niet met een hete naald die header connector gaten door prikken

het is maar een idee

maar goed zal eens kijke als je dan iets ziet of niet

[YUGI]

ben niet thuis in de samsung sectie maar heb hier op het board een keer gezien waar je de draden op een andere plek moet solderen.



gr harko.

[YUGI]

kijk hier eens.http://www.sat4all.com/ubbthreads/showflat.php?Cat=&Number=426324&page=9&view=collapsed&sb=5&o=&fpart=1#426324

568241-Z_version.pdf

[YUGI]

plaats bovenstaande link in de adres balk daar staat genoeg moet kunnen volgens mij.



gr harko.

[Gast]

bedankt harko voor je reactie

maar als je op het fototje kijkt

kan je zien dat die contact punten ook onder het lijm zit van daar deze dilema

[YUGI]

sorry,niet gezien.



gr harko.

[Gast]

Jaja dis precies het aankoppel punt wat ik ook heb gebruikt, maar dis inderdaad bij de sam waar we het nu over hebben helemaal niet te doen... dus mijn laatste id was om met pogopins te gaan werken als dit gedeelte dus niet is dicht gelijmt...aan de onderkant dus!!

Pogopins kwam die dingen van de week voor het eerst tegen, zijn hele miniscule pinnentjes, met een scherpe puntvorm, die je in holes op de print kan drukken die een groote hebben van iets van 0.2 mm ofzo, dit zal een geklootzijn om dit te maken voor de eerste keer, dus een printje, met op de juiste plaatsen de pogopins, maar als iemand dit eenmaal heeft gemaakt zou je dus elke loader 505 zonder solderen kunnen patchen.... jammergenoeg heb ik niet alle apparatuur om dit te ontwikelen, kan het schema maken en de print uit tekenen, maar het printje maken is een ander verhaal, dit word ook echt heel erg minischuul dan, en gaatjes boren voor je pogopins, dat moet ook erg goed moeten gebeuren, maar het systeem word al vaker toegepast, oa bij de modden van XboX en PS2, dus als iemand de apparatuur heeft om dit te ontwikkelen hoor ik het graag, zou namelijk echt een ideale oplossing zijn voor iedereen met een sammy en een loader 505!!!

Naja tot die tijd kan waarschijnlijk de topic starter het wel vergeten, open boren van de lijm of iets dergelijks is al helemaal een slecht id, aangezien er zoveel print sporen omheen lopen dat dit niet te doen is!!!!



Greetaz

dB
