masterw

Stab HH100 wil niet verder dan 62° oost

Aanbevolen berichten

Ik heb een 78 cm elips met Stab HH100 motor.

Alles is perfect uitgericht, ik ontvang vrijwel alle sats van 57° oost tot 45° west.



Daarnet was ik even de specificaties van de Stab aant overlopen.

Volgens de fabrikant is de limiet softwarematig op 65° ingesteld, hardwarematig op 70°.



Nu probeer ik tevergeefs mijn motor naar de Intelsat 906 op 64° oost te draaien,

maar wanneer ik deze positie selecteer draait de motor naar het nulpunt.

Tot 62° oost draait ie wel maar geen graad verder.

Ook wannneer ik manueel (met steps) draai wil ie niet verder dan 62° oost.



Ik gebruik dreambox 7000 met SF3.2 image en usals protocol.

mijn motor settings zijn volgende:



gotoXX Function aktief

longitude 4.30 oost

latitude 50.83 noord



theoretisch gezien zou ik moeten kunnen draaien tot:

69,3 graden oost

60,7 graden west



Heeft iemand enig idee hoe ik m'n motor verder dan 62° oost kan laten draaien?

Misschien de moet ik de limiet van de stab wijzigen, maar hoe moet dat?

Heb de diverse forums op het board al afgezocht maar niets gevonden hierover.



thx

Deel dit bericht


Link naar bericht
Delen op andere sites

Je hebt graden op een plat vlak

en je hebt graden over een bol vlak

De graden waarover je schrijft zijn in werkelijkheid anders t.o.v. de plaats waar je je bevindt.



Naar het zuiden is de dikte van de aarde minder, dan de dikte die je moet incalculeren naar Oost of West.



b.v. 5 graden Zuid is 0 graden bij een azimuth van 187,2

60 graden West (60+5=65 vanaf Zuidpunt) is 250,5 Azimuth

250,5 min 187,2 = 63,3 graden



60 graden Oost (60-5 zuid =55) is azimuth 187,2 min 119,45 = 67,7 graden



Dus vanuit Amsterdam

Satelliet 60 graden West is 63,3 voor de Stab motor

Satelliet 60 graden Oost is 67,7 voor de Stab motor



Snurker <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />

Deel dit bericht


Link naar bericht
Delen op andere sites
Citaat:
Dus vanuit Amsterdam
Satelliet 60 graden West is 63,3 voor de Stab motor
Satelliet 60 graden Oost is 67,7 voor de Stab motor


ik snap waar je naartoe wil met die graden op plat vlak en bol vlak, maar klopt die berekening wel?

Amsterdam ligt toch op 5 graden oost, dus moet je toch minder ver draaien voor sat op 60 oost dan voor sat op 60 west, of snap ik er nu niets meer van?

Deel dit bericht


Link naar bericht
Delen op andere sites

Sorry nogmaals sorry..



't zal wel door 't slechte weer komen, maar ik verwisselde in de berekening per ongeluk "The Greenwich Meridiaan" op 0 graden ..met de woonpositie op 5 graden Oost (Amsterdam)



Dan wordt de azimuth berekening

60 West is 250,5 min 180,9 (5 grd.Oost) maakt 69,6 graden.

60 Oost is 180,9 min 119,5 maakt 61,4 graden.



Dit alles dus t.o.v. de plaats van de schotel.



Snurker (een professor blijkt inderdaad verstrooid)!! <img src="/ubbthreads/images/graemlins/blush.gif" alt="" /> <img src="/ubbthreads/images/graemlins/blush.gif" alt="" />

Deel dit bericht


Link naar bericht
Delen op andere sites

ok, ik snap het nu beter.



met mijn 64 graden oost kom ik dus net over de software-limiet van de stab motor (ergens tussen 66 en 67 graden).

Dat verklaart dan natuurlijk waarom mijn motor goed loopt tot zo'n 62 graden oost maar niet verder.



Heb wat gezocht in andere topics en kwam deze tegen.

In de laatste post wordt er iets gezegd over 2 limietschroefjes op de stab motor met bijlage .



Heb m'n motor eens goed bekeken maar ik vindt deze schroefjes niet, moet je daarvoor de motor openvijzen?

Wie heeft er meer ervaring met die schroefjes?

Deel dit bericht


Link naar bericht
Delen op andere sites
Citaat:
Heb m'n motor eens goed bekeken maar ik vindt deze schroefjes niet, moet je daarvoor de motor openvijzen?
Wie heeft er meer ervaring met die schroefjes?


De tekening in de bijlage is niet van de Stab maar van de Moteck SG 2100 en anderen.
De Stab heeft waarschijnelijk vaste hardware limits helemaal op het einde weet het niet zeker want ik heb een Moteck SG 2100.

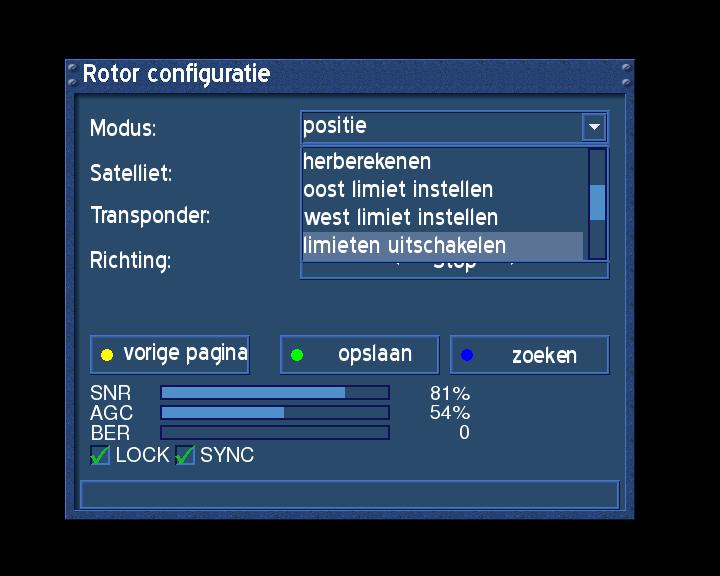

Je kunt in het rotor menu de softwarelimits uitschakelen (zie bijlage) <img src="/ubbthreads/images/graemlins/biggthumpup.gif" alt="" />


Deel dit bericht


Link naar bericht
Delen op andere sites

@ Swartbroek..



Ik ben bang dat jij de functie van de limieten niet begrijpt.



Stel ..je hebt een muur die in de weg zit op 12 graden West, dan kun je daarvoor een softwarematige Limiet instellen...anders zou je schoteltje wel eens dubbel kunnen klappen !!! en deze vooringestelde limieten kun natuurlijk ook weer eens wissen !!!



Snurker <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />

Deel dit bericht


Link naar bericht
Delen op andere sites
Citaat:

Je kunt in het rotor menu de softwarelimits uitschakelen (zie bijlage) <img src="/ubbthreads/images/graemlins/biggthumpup.gif" alt="" />


@swartbroek

bedankt voor de tip, wist niet goed waar deze optie stond in de dreambox.
Heb de limieten uitgeschakeld maar dit helpt niet.
Ik vermoed dat de stab HH100 gewoon niet verder kan dan 62 oost vanuit mijn locatie (4,30 oost - 50,83 noord).

Zijn er trouwens mensen op het board die met hun stab motor wel tot 64 oost kunnen?
uiteraard wel vanuit breedtegraad tussen 3 en 6 graden oost

Deel dit bericht


Link naar bericht
Delen op andere sites

Ik heb hier een Stab 120 met hetzelfde probleem

Wil ik wat verder naar 't Oosten, dan zet ik na de nulafstelling (reset) mijn thuis lengtegraad in het USALS Stab menu op 10 graden en gaat dat ding inderdaad tot de mechanische beveiliging, maar met een juiste Clark Belt aftasting !!



Snurker <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />
