Mogelijke oplossing slecht startende DB’s

[Gast]

Zelf een voeding bouwen voor DB



http://www.sat4all.com/ubbthreads/showfl...;fpart=1#705005

[prutsie]

@Mati,

Ja, er staat continue spanning op de harddisk. Dat geeft niets, bij shutdown schakelt de harddisk netjes uit.

Het is wel op te lossen als je dat een probleem vind, maar nodig is het dus niet. Je kan een klein type 12 volt DC relais laten schakelen via de connector voor de harddisk van de Dreambox. Dit 12vdc relais laat je dan weer de externe voeding voor de harddisk schakelen aan de 220vac voedingszijde.



Maar zoals gezegd, niet echt nodig.



@Alans,

Dat zou mooi zijn. Ik zou graag eens een middagje met de box van Bromtol "spelen". Zoals je weet heb ik een box uit dezelfde serie en zonder problemen.



Wat me trouwens wel interesseert is of de voeding van Bromtol en jouw box zijn gemodificeerd ? Ik heb de voeding van mijn box destijds wel aangepast.



@Pacman

Leuk, maar dan heb je een "dikke" trafo 220/15vac nodig, en waar laat je die ? Die zal je dus ergens buiten de box moeten plaatsen.



groeten,

Peter.

[Gast]

Citaat:

Wat me trouwens wel interesseert is of de voeding van Bromtol en jouw box zijn gemodificeerd ?



Dat is gebeurd Prutsie

[Gast]

Ik gebruik zelf de voeding uit een oude Sun pizzadoos. Gaat prima.



Een betere oplossing is een speciale voeding voor de Via Epia borden die je bij Mini-box kunt vinden (let op de - tussen mini en box). Die is klein genoeg om er in te schroeven.



Is wel aan de prijs helaas.

[Gast]

Ik lees altijd met verbazing over deze problemen.

Heb zelf al de onderstaande HDD's in mijn box gehad:



- Seagate Barracuda 7200.7 (120 GB)

- Western Digital WD800 ( 80 GB)

- Western Digital WD1200 (120 GB)

- Quantum Fireball SE ( 80 GB)



De Quantum was de eerste die wel uit de lijst van Dream is

geselecteerd, daarna heb ik gewoon wat anders en in gedrukt

zonder ergens op te letten. Box van de eerste generatie, blauw

display, geen sleuven aan de zijkant, voeding NIET gemodificeerd.

Box staat niet op of onder een ander apparaat, lekker vrij dus.

Enige wat ik verneem tijdens opspinnen van de HDD is een korte

hik in het beeld.







The Buster

[Gast]

Me voedig zit er in <img src="/ubbthreads/images/graemlins/laugh.gif" alt="" />

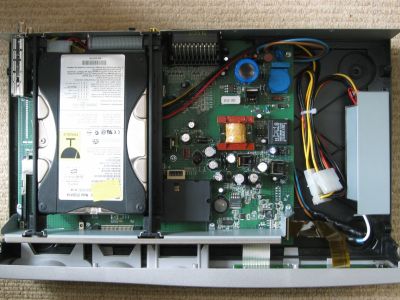

Ging prima ! (foto van de situatie nu... )

Heb de voeding uit een externe harddisk/cdrom-sleve gehaald <img src="/ubbthreads/images/graemlins/cool.gif" alt="" />







[color:"red"] een grote foto verstoord de layout van het board.ik heb hem nu voor je kleiner gemaakt maar let er de volgende keer op dat je niet te grote afbeeldingen plaats.(was wel mooi te zien die voeding <img src="/ubbthreads/images/graemlins/grin.gif" alt="" /> ) [/color]



[prutsie]

En, nog startproblemen of hikken in de opnames ??

Ziet er netjes en strak uit, ik heb niet zo'n mooie :-(

En m'n camera heb ik ook nog niet terug.....



groeten,

Peter.

[Gast]

Goed, heb zelf nog geen dreambox <img src="/ubbthreads/images/graemlins/frown.gif" alt="" /> , maar toch enige dom denkwerk oplossingen (misschien complete onzin) :



-- Gezien de voedingsproblemen, en de spanning en de aansluitingen: pak anders een 300 watt zware voeding van een pc. Desnoods tijdelijk om een voedingsprobleem uit te sluiten. En zo'n dingetje trekt bij mij weet ik niet hoeveel op mijn pc, als ie dan nog geen DB kan houden ?



-- In alle of de meeste gevallen blijkt dat de DB er na een tijdje mee ophoud. En het blijkt dat de DB niet beschadigd als hij op tilt slaat.

-- Een voeding wordt niet na een tijdje instabiel, hij is instabiel of niet, helemaal gezien de huidige dingen, schakelende voeding enz. En dikke voedingselco's.



-- Genoeg ontkoppel elco's op de print zijn wel belangrijk. Een kritische ontwerpfout geloof ik gezien de manier waarop het probleem optreedt niet in.

Basis is gewoon zorgen dat er rond IC's sowieso een ontkoppel-C'tje te plaatsen. De CMOS ic'tjes op printjes voorzag ik altijd met 100nF.

Aangezien dit basis opbouw is, lijkt me niet dat de heren ontwerpers hier geen rekening mee gehouden hebben.

Er is ooit wel melding geweest van koreaanse elco's die vanwege een slecht electroliet de geest gaven. Maar dit is dan zo te zien.(serpentines).



-- Ik las hierboven dat het soms nodig was om enkele tijd, tot in de minuten, de DB uit te schakelen vooraleer hij weer op wil starten.

Vooral met een harddisk is deze tijd echt niet nodig, om een reset voor elkaar te krijgen. De spanning is binnen een halve minuut al dusdanig laag, dat er genoeg reden is voor een 'reset'



Op bovenstaande foto's kan ik zo niet zien waar de processor zit. Maar alles met elkaar heb ik het idee, dat de problemen voort komen uit thermische oorzaken. Een (extra ) HD geeft extra warmte in de box. Als de proc(essor) dan ook nog vrolijk mee staat te stampen, veel draaiende applicaties, oftewel een hoge gemiddelde load van de proc, en de tijd die nodig is voordat een DB weer op wil starten (oftewel het afkoelen van bepaalde componenten), dan wil ik het graag die kant uit zoeken. Anders zou men eens moeten denken aan een blower op de proc, of andere manieren van stevig koelen.



De proc belasting zou je met het linux progje top kunnen controleren, als dat tenminste draaien wil, en de output zichtbaar gemaakt kan worden.

[kazbek007]

Hoi Satters en DB(ers)



Ik wil ook graag meedenken, ondanks dat ik NOG niet in het bezit ben van een Dreambox (sinterklaatkado?).



Is het misschien mogelijk om een externe disk met voeding aan te sluiten op de USB ingang? Er zijn hier dingen voor te koop, dus. Voor een PC werkt dit al, je kunt hiermee dan namelijk (bijvoorbeeld)booten vanaf je externe disk die is aangesloten op je USB poort.

Zou na mijn mening dan ook voor de DB moeten kunnen werken.

Ik had net al een search gedaan in dit forum, maar vond hierover niks terug.



Mvg,

Kazbek007

[Gast]

Ok, ik heb vanmiddag zo'n droomdoos beest gekocht, de 7000, had nog een WD 40 gig liggen en die erin gegooid.

Eens kijken of we iets van mijn gezwam als feit terug kunnen vinden in dat ding waarom hij misschien slecht start.



Tot op heden gaat alles goed.
