Bi sat Archsat met 4 lnb's

[Gast]

Tonskidutch ik heb de maten voor je, hotbird in de midden sirius vanuit midden hart naar hart 75 mm thor 140 mm asta1 70 mm astra2 135 mm dit op een vierkante metalen buis van 14x14 mm lengte kun je 38 cm aanhouden, dit alles met orginele archsat lnb houders dit is voor de kleine wok grote ben ik nog mee bezig met proef 8 lnb's <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />

[Gast]

bedankt voor de tip <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />

[Gast]

Citaat:

Tonskidutch ik heb de maten voor je, hotbird in de midden sirius vanuit midden hart naar hart 75 mm thor 140 mm asta1 70 mm astra2 135 mm dit op een vierkante metalen buis van 14x14 mm lengte kun je 38 cm aanhouden, dit alles met orginele archsat lnb houders dit is voor de kleine wok grote ben ik nog mee bezig met proef 8 lnb's <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />

Wat je ook kunt doen is om de buitenste lnb houders geen originele te kopen maar universele en een sleuf in de stang te laten frezen. op deze manier kun je de koppen van de lnb's iets naar binnen draaien zodat het signaal beter in het brandpunt uitkomt. Ik heb hiermee een signaalverbetering van 10-20% weten te bereiken.
Wat natuurlijk ook kan is de metalen stang (laten) buigen naar het tegenovergestelde van de schotel (dus ook parabolisch) hiermee komen de koppen ook beter te staan ten opzichte van de beam. Het hoeveel buigen zal best te berekenen zijn, maaar ik ben hier nog niet aan begonnen. Dan moet ik eerst mijn oude meetkunde boeken weer te voorschijn halen welke formule je hiervoor nodig hebt. Wellicht zit er hier een wizzkid die dit effe snel kan berekenen voor zowel de 70 als de 90 cm wok. Zo ja dan wil ik de afstand van de middelste lnb naar de schotel wel even opmeten.

[Gast]

dat is wat ik weer in een later stadium ga doen proef tot nu toe met kleine wok met 6x lnb laatste was met amos1/west atlantic bird erbij en ook geen problemen mee gehad dan heb je het over totaal 33,5 graad <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />

[Gast]

Citaat:

dat is wat ik weer in een later stadium ga doen proef tot nu toe met kleine wok met 6x lnb laatste was met amos1/west atlantic bird erbij en ook geen problemen mee gehad dan heb je het over totaal 33,5 graad <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />

klinkt goed!
keep up the good work

[Gast]

@tonskidutch/bawil/amfibia;

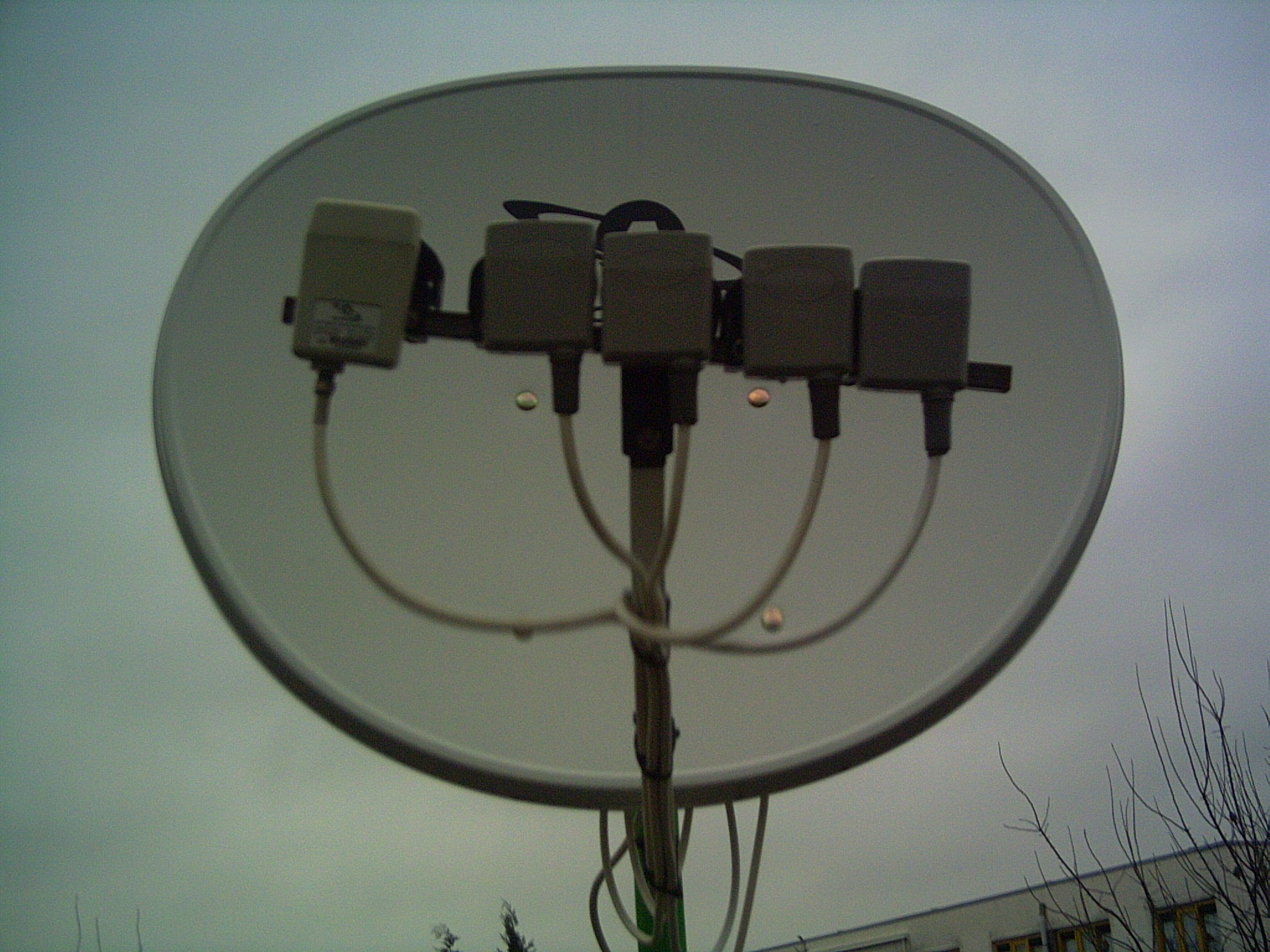

hierbij de fot van de kleine archsat met 5 lnb's

[Gast]

ziet er top uit.

[Gast]

Hoi Channel4free, goed gedaan jong, en op alle sats redelijke ontvangst?

Bawil

[Gast]

ontvangst Astra2/eurobird1;sterkte tussen 74% en 82% kwaliteit 85-88 %

Astra1 70% en 85% kwaliteit 80-90

hotbird 75% en 95% kwaliteit 80-95

sirius/eutelsatw3 85% en 95% kwaliteit 85-95

Thor 75% en 88% kwaliteit 78-88

dit zijn de gemidd. percentage gemeten met 3 ontvangers te weten Xtreme huic6500+pvr topfield 4000pvr powersky 1900ci <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />

[Gast]

Ik zal binnenkort een foto maken van mijn opstelling, heb ook een Archsat, met 3 lnb's, maar met 4 houders, heb deze een tijdje gebruikt voor a1, hb, sirius en thor.



Heb de extra houder aangevraagd bij de importeur van Archsat, en vervolgens de afspraak gemaakt dat ik heb bij een dealer kon halen voor een paar euries.



Arjan

[Gast]

Channel4free:"dat is wat ik weer in een later stadium ga doen proef tot nu toe met kleine wok met 6x lnb laatste was met amos1/west atlantic bird erbij en ook geen problemen mee gehad dan heb je het over totaal 33,5 graad "



Dit lees dit met interesse; dat is heel breed voor die kleine Archsat en opeens zie ik kansen om thor en atlantic bird te ontvangen met mijn voor ogen opstelling:



astra 19,2E

hotbird 13E

sirius/astra @5E

thor/intelsat@1W

atlantic bird @5W



(astra @28,2 ontvang ik met een 2e, kleine schotel).



Als 1W en 5W lukt dan ga ik mijn analogue Nokia en DMAC uit de kast halen :-)



De Archsat gaat morgen de 'paal' op voorlopig met 3 LNB's. Trouwens ik heb gezien bij mijn kleine Archsat dat er 2 gaten zijn in de kunstof LNB-rail zodat je de rail in 2 posities kan monteren t.o.v. van de feed-stang. Is dit iemand anders opgevallen?



Fijne weekend, Stuart

[Gast]

Hier de 90 cm archsat.

van thor t/m A2 goed bereik.

oftewel van 0.8W tot 28.2 E

Ik denk dat 5W ook nog wel te halen is. Zal van het weekend wel even een nieuwe foto van mijn opstelling maken. Heb speciaal voor dit bereik een langere houder gemaakt aangezien de originle nogal door begon te buigen.

[Gast]

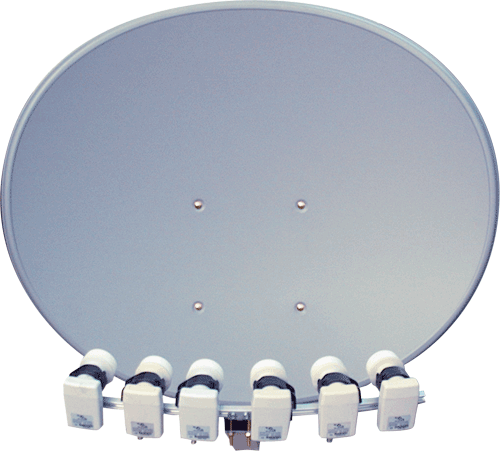

Ik was even bij de Archsat site om te kijken of ik wat extra LNB houders konden bestellen en zag hun nieuwe elliptisch dish met 6 LNB's (met bijbehorende uitroepteken) zie bijlage. Maar als je goed naar de specs kijkt zie je gewoon de oud dish met een nieuwe LNB houder. Maar het gewicht is enorm omhoog gegaan dus ik vermoed een flink versterkte feedarm.



Het lijkt mij dat je de losse arm en houder zo kunnen monteren op een bestand 90x75 Archsat.



Trouwens ik heb mijn kliene Archsat nu gericht op Hotbord @13 en vang met 3 koppen Astra @ 19, Hotbird @ 13 en Sirius @ 5.Als ik een 4e houder kan krijgen gaan we een paar graden draaien om Thor @ 1W erbij te 'pakken'.

[Wielleke.]

Citaat:

Ik ben er ook mee aan het stoeien, maar ik wil uiteindelijk 5 LNB's om de Astra 1, astra2, hotbird, sirius en thor te pakken.
Ik heb er nu 4 aanhangen (nog geen thor) maar heb het probleem dat m'n LNB houder begint door te buigen.
Ik ga deze week een aluminium universal 4 LNB houder halen om dit op te lossen, heb jij mischien nog tips voor me??


Zoals je op deze foto ziet buigt het hele zooitje een beetje door, daardoor hebben de 2 rechtse lnb's al geen ontvangst meer...

Nog tips??

Hoi Goldwing. Tip?? gezien foto 2 zou je al 'n groot gedeelte van doorzakken kunnen voorkomen, door je bekabeling netjes aan de lnb arm vast te zetten. Sorry maar kijkt ook iets netter.

Hobby gr. Wiel.

[Gast]

Citaat:

I
Trouwens ik heb mijn kliene Archsat nu gericht op Hotbord @13 en vang met 3 koppen Astra @ 19, Hotbird @ 13 en Sirius @ 5.Als ik een 4e houder kan krijgen gaan we een paar graden draaien om Thor @ 1W erbij te 'pakken'.

Ik heb een 4e houder gekregen door contact op te nemen met de leverancier, en vervolgens met hem af te spreken dat zij contact opnemen met een dealer, waar ik deze vervolgens weg kon halen, goede service.

Arjan
