Ik zou graag mijn 2,4ghz-link coderen

[cookie monster]

Ik zal volgende week eens een elektronica-shop binnenlopen

welke mogelijkheden ik eventueel nog kan bekomen !! <img src="/forums/images/graemlins/smile.gif" alt="" />



Spijtig genoeg heb ik nooit elektronica kunnen studeren ,

wegens mijn slecht zicht !! <img src="/forums/images/graemlins/frown.gif" alt="" />

[WPW]

Citaat:

Ik zal volgende week eens een elektronica-shop binnenlopen
welke mogelijkheden ik eventueel nog kan bekomen !! <img src="/forums/images/graemlins/smile.gif" alt="" />

Spijtig genoeg heb ik nooit elektronica kunnen studeren ,
wegens mijn slecht zicht !! <img src="/forums/images/graemlins/frown.gif" alt="" />

Iets van z'n brilletje? <img src="/forums/images/graemlins/grin.gif" alt="" />
Maar raddraaiende con (effe omdraaien) heeft wel bijna alles op dit gebied.

[cookie monster]

OK <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

[Gast]

Tsjonge Tsjonge wat lopen er toch een hoop mensen rond die denken dat ze alles maar weten...

'even' een videosignaal digitaliseren? met wat losse A/D converters... zulke grote onzin heb ik nog nooit gelezen, dit is pure! onzin en raakt kant nog wal, ben zeer benieuwd wat iemand op het idee brengt om zulke onzin op een forum neer te gaan zetten...



Maargoed je wilt een analoog reeds geclamped! videosignaal coderen voor niet al te gekke prijs, dan is simpel inverteren meer dan genoeg hiermee sluit je 9 van de 10 kijkers uit (ook je buren) slimmerds die wat willen prutsen hou je altijd.



Dit inverteren kan met 1 transistor en een paar weerstandjes en wat condensatortjes.

Bouw twee van deze schakelingen en voor nog geen 10euro ben je klaar en kan simpel tussen je videosignaal en 2,4Ghz link.

Wil je meer, combineer dan het inverteren met het verwijderen van de sync en vervang deze door ruis (basis oude rtl veronique codering) aan de ontvanger zijde heb je wat meer problemen maar alles is nog voor onder de 50 euro te doen.



Al zie ik het nut er niet van in het simpel inverteren is meer dan voldoende er is geen enkele 2,4Ghz link die kan inverteren en geen enkele TV die het kan dus meer dan afdoende.



Groeten Hein

[WPW]

Citaat:

Tsjonge Tsjonge wat lopen er toch een hoop mensen rond die denken dat ze alles maar weten...
'even' een videosignaal digitaliseren? met wat losse A/D converters... zulke grote onzin heb ik nog nooit gelezen, dit is pure! onzin en raakt kant nog wal, ben zeer benieuwd wat iemand op het idee brengt om zulke onzin op een forum neer te gaan zetten...

Zeker nog nooit gewerkt met 'bepaalde' straalzenders van rijkswaterstaat? en je stamt zeker ook niet uit de tijd dat radio holland een mooi marine contract had wat precies eender werkte om contact met bepaalde airborn advanced scouting parties in stand te houden zonder dat half europa meekeek. Ik heb nog het eea. aan CB ergens ligge, dus ga nou niet zeuren over onzin als je niet eens weet wat er 20 jaar geleden al gebeurde. Met wat er te koop is vandaag is dit rond de 50 euro zelf te bouwen.

[cookie monster]

Beeldpolarisatieswitch is inderdaad zeker al voldoende ,

meer of anders mag altijd <img src="/forums/images/graemlins/smile.gif" alt="" />

+/- 10/15€ is inderdaad al voldoende , daar het niet professioneel moet ,

en het zendbereik maar 100m betreft !!

Ik zal straks eens naar de elekronicawinkel gaan !! <img src="/forums/images/graemlins/smile.gif" alt="" />



In elk geval , elk idee is welkom & leerzaam <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

[Gast]

Toch leuk dat dit soort opmerkingen reacties losmaakt <img src="/forums/images/graemlins/grin.gif" alt="" />



Gelijk de hakken in het zand en heel hard je best doen om te bewijzen dat je toch gelijk hebt.

Alleen als jullie goed gelezen hadden, dan had je geweten dat de topic starter geen technieker is en een goedkope oplossing zoekt voor een bepaald probleem.

Daarbij komt dat we hier al een bestaand 2,4Ghz setje hebben waarmee gewerkt moet worden.



Als! je echt verstand van digitale video overdracht had gehad, had je geweten dat het digitaal moduleren van een modulator echt niet gaat lukken met een 2,4ghz setje van enkele tientallen euros...



We zullen dus in het analoge domein moeten! blijven, vandaar dat je antwoord volslagen onzin is.



Dus terug naar het coderen van het videosignaal voor het negatief en weer positief maken kan je gebruik maken van een iceetje de ne592 (ff intikken in google en het pdfje downloaden, daar staat het applicatie schema in wat met enkele onderdelen precies doet wat je wil)

Probeer eerst wel even of je 2,4ghz setje geluid blijft geven zonder! videosignaal, sommige setjes muten het geluid wanneer het videosignaal wegvalt aangezien je straks je videosignaal negatief gaat maken kan dit het zelfde effect opleveren.



O ja ruis als sync <img src="/forums/images/graemlins/grin.gif" alt="" /> wederom als! je goed gelezen zou hebben dan was het je opgevallen dat ik het over de luxcrypt codering (rtl veronique/ed) had en niet! over de satpak codering (Filmnet)

Die hebben toch echt van deze techniek gebruik gemaakt, het verwijderen van de sync en die vervangen door ruis, geen enkele tv kan hier niks mee (dat is wat je wilt van een codering) en aan de ontvangst kant kan je makkelijk een schakeling op deze ruis laten invangen en op deze manier de sync weer terug winnen.

Dat satpak een aparte carrier had voor hun sync klopt maar dat komt omdat er gebruik werd gemaakt van een raster codering (1 raster positief of negatief) terwijl luxcrypt een beeld codering gebruikte (geheel beeld positief of negatief) en dan is deze aparte carrier met sync niet nodig.



Groeten Hein (analoog en digitaal ATV zendamateur) <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

[Gast]

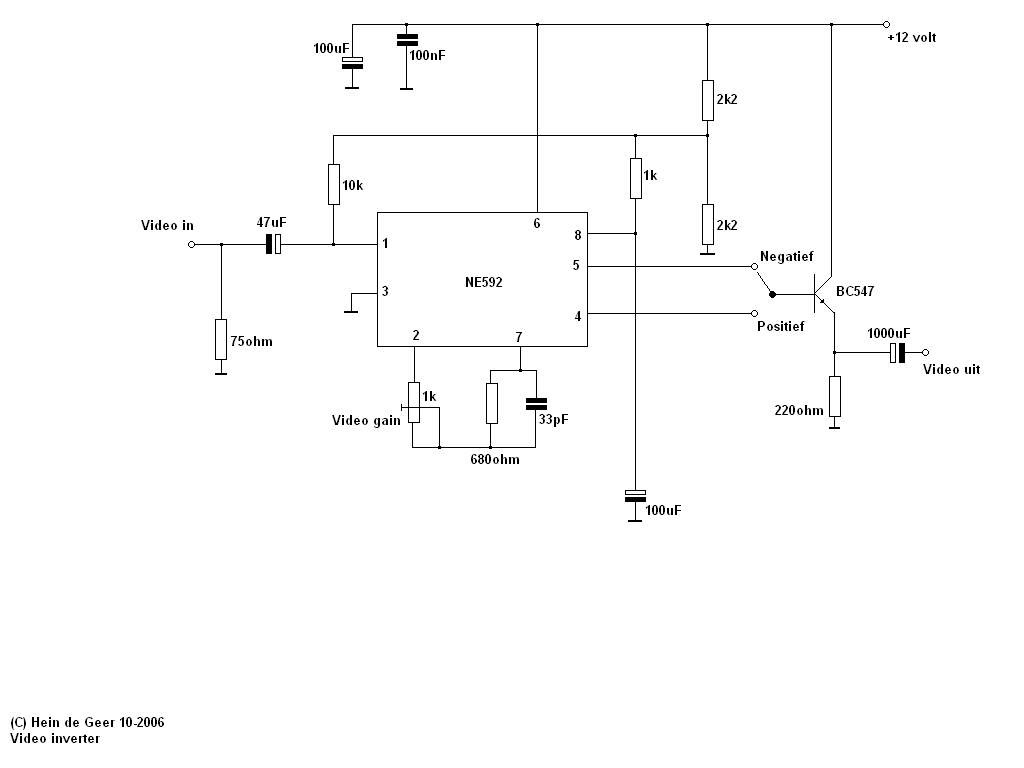

Heb je gelijk in, in de bijlage het schema van een simpele video inverter, schakeling dus twee keer bouwen.



Grtzz Hein

[cookie monster]

Hein de Geer ,



Thx voor het schema , en ook het IC nr , ga ik zeker eens bekijken <img src="/forums/images/graemlins/smile.gif" alt="" />





PS: Ben toch nog steeds niet naar de winkel geweest

[Max8]

Een andere optie is simpelweg de frequentie van die zendertjes aanpassen (mag eigenlijk echter niet)

In die dingen zit een PLL-IC waarbij waar middels wat draadbruggen (en het 4-standen schakelaartje) de frequentie ingesteld wordt.

Verander deze bij beide.

En de kans dat je buurman meekijkt is een heel stuk kleiner.



Grtz,

Max

[Gast kite-kap]

Kan iemand in deze draad mij misschien vertellen hoe ik aan spec`s moet komen van de rf-module van zo een marmitek Gigalink. Of weet iemand hier het merk of type?

[Nowtv]

En nu maar hopen dat de buren niet op sat4all zitten mee te lezen, en ook de schakeling al aan het bouwen zijn.

Voor als jij hem gaat installeren.
