sony kv 28fx60b e/w correctie ae-5 chassis

[dirk28]

na de lijntrafo te hebben vernieuwd.heb ik nog een oost/west correctie probleem,het beeld is te klein met inval.in de servicemode staat alles goed.

en heb ook een n-fet de stp5nb40fp al vernieuwd. heeft er iemand misschien dit probleem bij de hand gehad?

[percies]

1 van de lijn transistors kan sluiting hebben. 2 van deze staan in serie en bepalen zo de beeldbreedte. Dacht dat het Q8806 was.

[percies]

Omdat ik zelf een KV28FC60 heb met het zelfde chassis, heb ik nog een sloop print liggen. Heb even voor je gekeken, het is Q6804.

[dirk28]

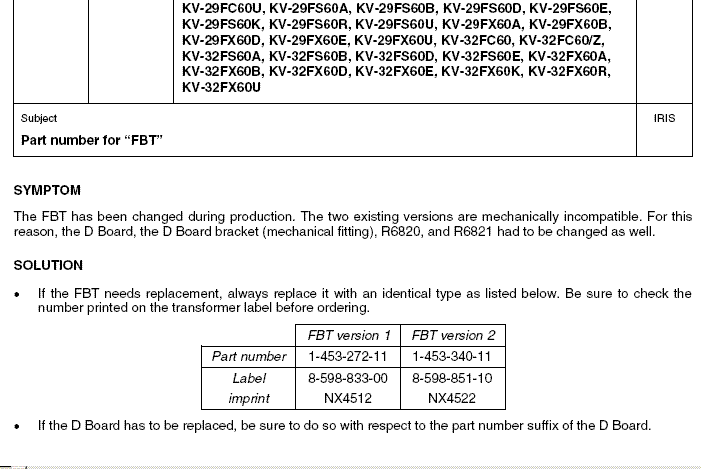

ik zal er even aan toevoegen: q6804 en q6803 en q6806 en q6805 en de lijntrafo zijn allemaal vervangen. door originele sony onderdelen behalve de lijntrafo orgineel nr is 859885110 daar zit nu hr 8638 in. en ik heb wel

een shema van een ae-5a chassis maar de spanningen lijken aardig te kloppen.

en hij start ook normaal op. zonder een error dus [led knippert dus niet]

[percies]

Ok, deze onderdelen allemaal defect, door sluiting in de lijntrafo (ook nog de voeding IC6604 ?) komt vaker voor. Heb dit meerdere malen succesvol hersteld, maar heb dan wel gebruik gemaakt van een originele trafo. Denk daarom ook dat je het hier moet zoeken.

[percies]

[dirk28]

ja het zou kunnen dat het door die hr komt maar ik heb even bij twee grote leveranciers gekeken maar die verwijzen toch het origineel sony nr.naar die hr8638 en bij opmerkingen staat verder niets omschreven en die spanningen die uit die trafo moeten komen. dus die +15 en -15 die komen er ook uit.maar inderdaad het blijft vreemd misschien toch maar een originele proberen.

[Steve]

ja het zou kunnen dat hier alleen de org trafo er goed in werkt

[dirk28]

heb even geduurd maar ik heb de originele trafo erin gezet maar nog hetzelde probleem en ik had ook nog de hr 8663 liggen daar speelt het toestel ook goed mee.alleen nog wel met e/w inval in alle modes.ik wil hiermee even kennisgeven dat het dus niet aan de l.trafo ligt. ik moet het schema maar gaan raadplegen,of heeft inmiddels iemand deze klacht ook al eens voorhanden gehad?

[Steve]

als je in de service mode wel alles goed hebt gekregen dan moet je dit wel opslaan !!in het menu

[dirk28]

even voor de duidelijkheid.in de servicemode staan alle waardes goed.als ik de waardes verander. gebeurt er ook niets aan het beeld.dus 2 zwarte balken aan weerszijde v/h beeld die krom zijn. in 4:3,16:9 en superzoom .in alle modes dus.
