SamSoN Geplaatst: 6 maart 2005 Geplaatst: 6 maart 2005 -mijn Pio120 altijd met parallel/serieel kabels gepatcht en nu i.v.m. de F/W lengte van Euromuis moest ik een JTAG gebruiken -van Klinkie printje gehaald;van Dynamite schema;van electronicaboer onderdelen en alles volgens de handleiding gedaan De plus-spanning haalde ik van CN7001 (3,3V) maar in Pionero 4.0 kreeg ik de volgende melding: Openen van LPT1 poort DCU reset aan-gezet DCU Status : Run-Test/Idle ---------------------------------------- CPU code (IDCODE) : 00000000 Verkeerde CPU code! Contoleer of de decoder aan staat en/of de jtag-interface goed is (aangesloten). ---------------------------------------- DCU reset uit-gezet Sluiten van LPT1 poort OK dacht ik mischien spanningsprobleem dus een knoopcel van 3V aangesloten aan JTAG maar.. steeds melding : the parallel port could not be opened! De instellingen onder WinXP (SP1;geen firewall;geen printer)zijn niet gewijzigd en met parallel/serieel heb ik nooit problemen gehaad. Ik heb ook na 2 dagen zweten zonder oplossing op "oude manier" parallel/serieel geprobeerd maar wat krijg ik nu: the serial port could not be opened! Ik snap er niets van. De instellingen zijn goed;JTAG doorgemeten maar toch foutmeldingen en mijn Pio blijft nu in service mode staan. Ik gebruik de zelfde kabel (1 op 1) voor het patchen. Suggesties?Idee? Help a.u.b. m.v.g. SamSoN Dreambox DB7020s Gemini 4.3 Moteck SG-2100A
klinkie Geplaatst: 6 maart 2005 Geplaatst: 6 maart 2005 Hoi SamSon, heb je ook de doorverbinding achter op het printje gemaakt? gr andre dat zeg ik ..............linux
SamSoN Geplaatst: 6 maart 2005 Auteur Geplaatst: 6 maart 2005 klinkie bedoel je de plus aansluiting? dat ziet goed;heb ik goed aangesloten heb 3,3 v tussen voetjes 1 en 20 van de IC alles is al doorgemeten JTAG is volgens mij 100% OK !!! enige verschiel tussen jouw printje en de schema van dynamite ziet in de verbinding tussen min en voetje 19 v/d IC (bedoel je dat mischien?) Dat tweede fout van Com poort zat toch in de instellingen en ik weet het zeker dat ik het niet heb gewijzigd!!?? Nu staat ie op 9600/7bits/oneven/xonxoff en dat gaat goed. Maar de eerste fout:the parallel port could not be opened! is er nog steeds dus of zijn de instellingen niet goed (heb ik al een paar keer zonder resultaat aangepast)of is de LPT poort op een of andere manier kapotgegaan. Als er nog suggesties zijn...graag bedankt SamSoN Dreambox DB7020s Gemini 4.3 Moteck SG-2100A
klinkie Geplaatst: 6 maart 2005 Geplaatst: 6 maart 2005 Citaat: enige verschiel tussen jouw printje en de schema van dynamite ziet in de verbinding tussen min en voetje 19 v/d IC (bedoel je dat mischien?) yep dat bedoel ik <img src="/ubbthreads/images/graemlins/grin.gif" alt="" /> er moet op de achterkant een doorverbinding worden gemaakt gr andre dat zeg ik ..............linux
SamSoN Geplaatst: 7 maart 2005 Auteur Geplaatst: 7 maart 2005 klinkie, de doorverbinding gemaakt maar nog steeds de zelfde melding: the parallel port could not be opened! De poort staat op ECP in de BIOS;de printer is er niet dus het moet goed gaan. Met Jtag_chk de zelfde melding. Met parallel/serieel ook. Wat kan ik nog meer doen? bedankt SamSoN Dreambox DB7020s Gemini 4.3 Moteck SG-2100A
Chip-at Geplaatst: 7 maart 2005 Geplaatst: 7 maart 2005 Hoi Samson, Ik heb ook erg lang zitten prutsen voordat ik de J-Tag aan de praat had. Als jij een printje gebruikt van Klinkie dan zal het daar waarschijnlijk niet aan liggen maar het kan ook erg goed aan de verbindingen op de Pio-print liggen. Mijn ervaring heeft geleerd dat je erg goed "door" moet solderen om goede verbindingen te krijgen. Er nog een keer goed voor gaan zitten zou ik zeggen, het is zeker de moeite waard. Suc6 Chip-at ----------------- DBR120 2 x LNB 80 cm schotel laatste FW van Euromuis
SamSoN Geplaatst: 23 maart 2005 Auteur Geplaatst: 23 maart 2005 @ Chip-at Ik heb weer alles goed gecontroleerd. JTAG getest: als ik op de pin 2,3,4 of 5 aan de PC kant 3,3 of 5V zet dan krijg ik aan de Pio kant 3,3 tot 5V op de pin 9,11,13,19 -zet ik 3,3 of 5V aan de Pio kant pin 15 dan krijg ik op de pin 13 PC kant 3,3 tot 5V (ook op de pin 2,3,4,5,13) Is dit normaal? Ik had wat moeite met het plaatsen v/d connector ophet Pio-print.Ik kreeg de tin niet zo makelijk uit de gaatjes met een zuiger dus moest ik het uitboren.Ik was het net iets te lang "aan het bakken" dus ik vermoed dat de verbindingen op het Pio-print niet meer goed zijn. Kan iemand mij helpen met de goede info over de verbndingen op het Pio-print.Waar gaan ze naar toe? Dus vanaf CN2002 pin 9,11,13,19. Het probleem waar ik mee begonnen ben met de poorten is opgelost met een andere PC.Van die kant is het ook OK. SamSoN Dreambox DB7020s Gemini 4.3 Moteck SG-2100A
Gast Geplaatst: 23 maart 2005 Geplaatst: 23 maart 2005 Ik kan dat niet goed meten omdat ik een combo print heb Jtag en Oslink, maar weet je zeker dat het probleem de Jtag is? Ik ben vorige week op mijn nieuwe werkplek ook aan het stoeien geweest met de decoder en de 1630 FW, maar op mijn gewone computer met WindowsXP en SevicePack 2 heb ik hem niet aan de gang kunnen krijgen, maar op mijn laptop wel en daar staat precies hetzelfde besturingsysteem op, raar maar waar. Let op de volgende dingen: Natuurlijk in je computer de printerpoort op ECP (Bios instelling) Firmware zenden op adres 7FE00000 en lengte 180000 Schakel de decoder in en zet die b.v. op Ned 1 Doe dan een CPU Code test om de verbinding te controleren. Wat ik ook nog zeker weet is dat ik nooit geen problemen heb gehad met m'n laptop en het besturingsysteem Windows98 (ME) Probeer dit eerst maar eens voordat je van alles gaat doen aan de Jtag en de verbinding naar de decoder. Suc6 Grts, euromuis
Chip-at Geplaatst: 23 maart 2005 Geplaatst: 23 maart 2005 Samson, Ik ben het met Euromuis eens dat je eerst alles moet proberen. Ik gebruik zelf altijd een PC met Win 98 en dat gaat 100% goed. Het uitboren van de gaatjes in de Pio was niet erg verstandig. In de print zitten doormetaliseringen (busjes) die nu misschien weg zijn. Ik weet niet zeker of de pio een multi layer print is maar het is wel waarschijnlijk en dus is het belangrijk dat de tin aan de pio verbindingen erg goed door vloeit. In de print moet ook tin zitten anders is de verbinding zeker niet goed, ik heb dat probleem ook gehad. Probeer het eerst nog eens met een wat oudere computer en Win 98, als het dan nog niet luk moet je zeker weer naar het soldeer werk kijken Suc6 At -------------------- DBR120 2x lnb 80 cm triax (nog euromuis 4.1 a maar binnen een paar dagen 4.4)

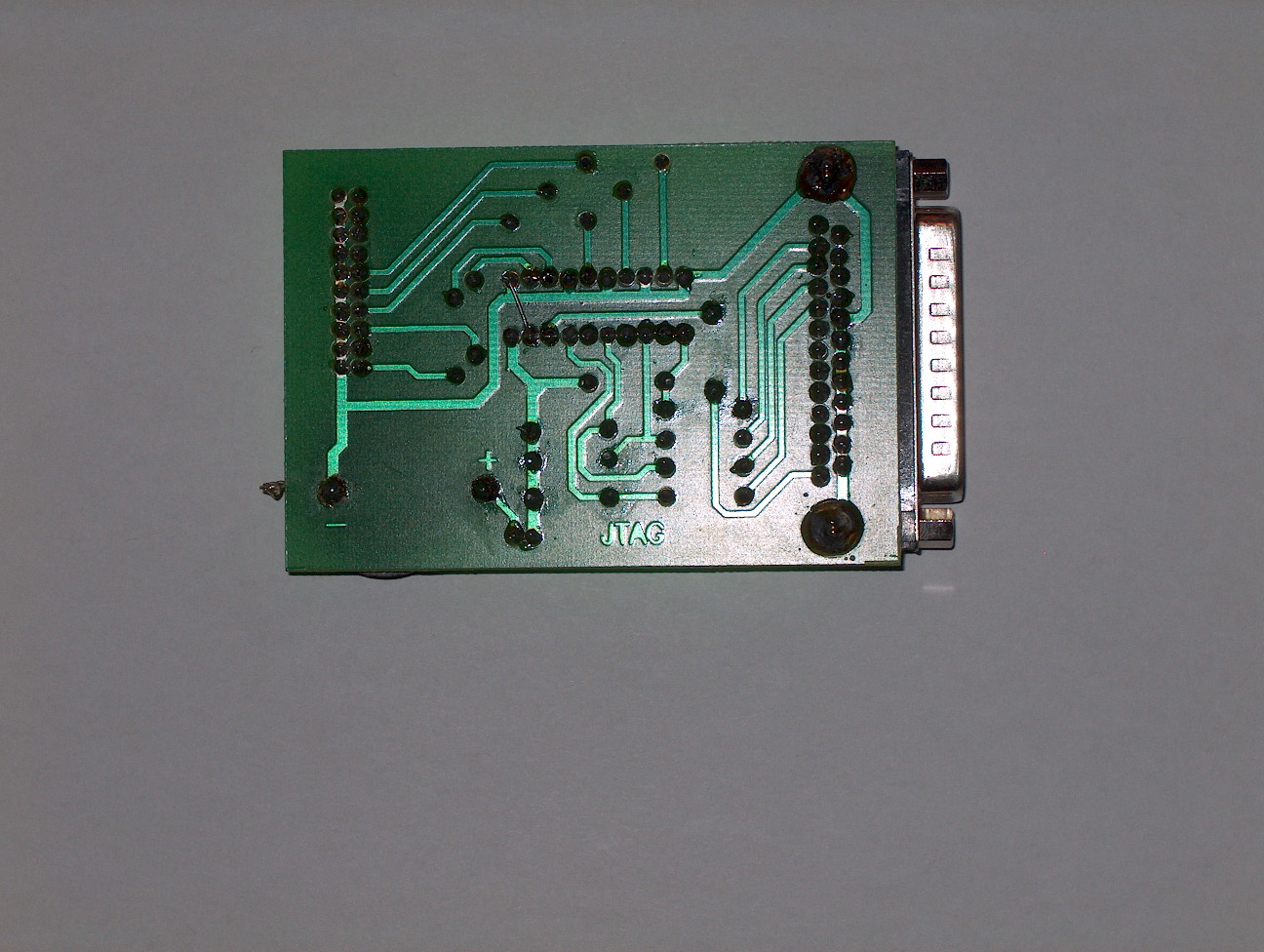

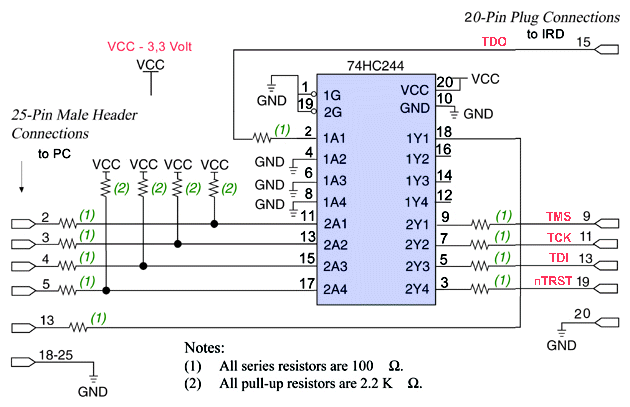

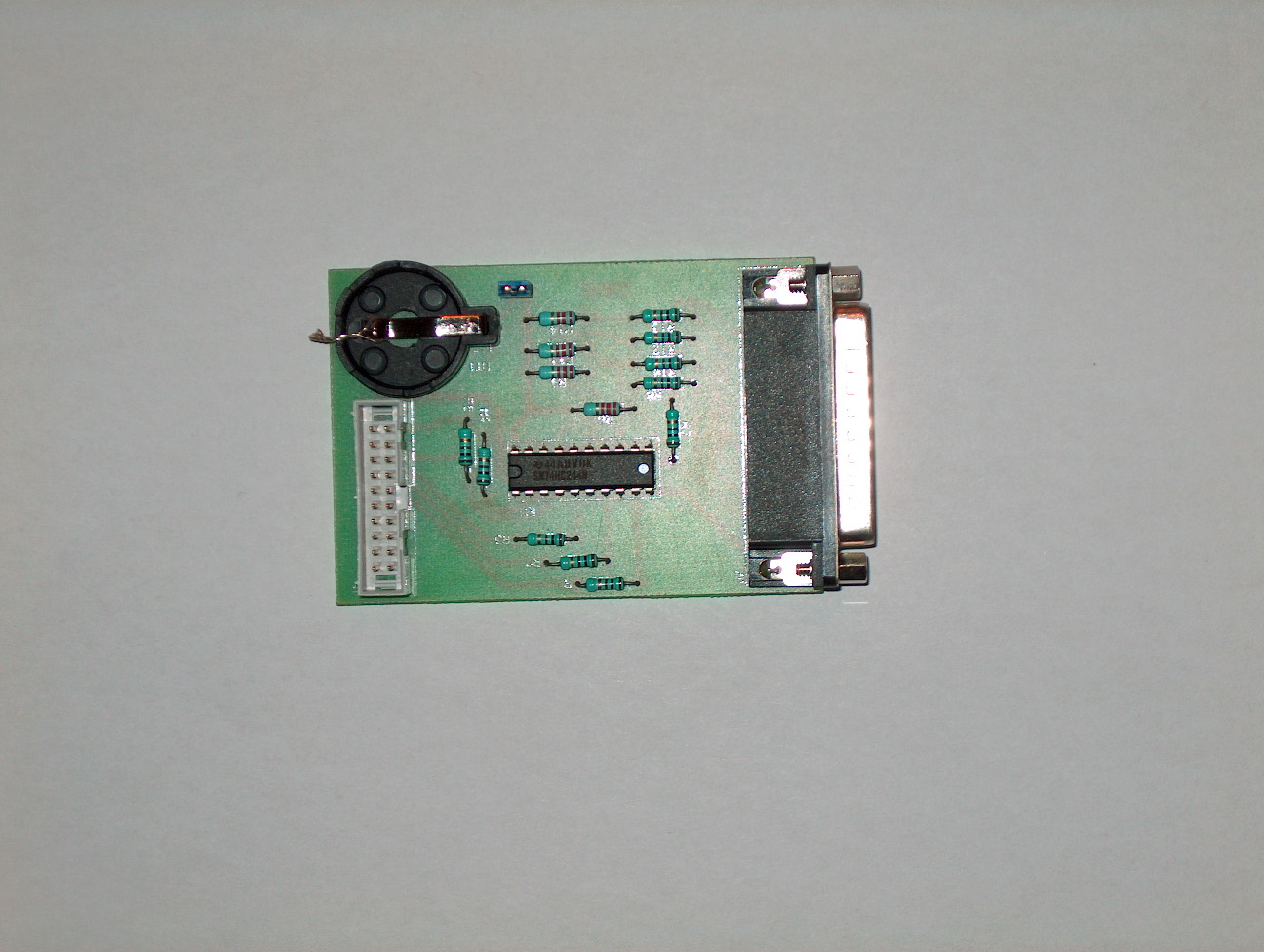

YUGI Geplaatst: 23 maart 2005 Geplaatst: 23 maart 2005 ga je j-tag maar eens aarden aan de pioneer door middel van kikkerbekkies dat was bij mij het probleem en de soldering onder op de print.de ene keer lukt het wel met XP en de andere keer niet lijkt of XP de poorten bezet houd. zie bijlage. gr
SamSoN Geplaatst: 26 maart 2005 Auteur Geplaatst: 26 maart 2005 @ Euromuis: -ik gebruik een oude beestje en dat gaat goed (alleen parallel/serieel) en niet met JTAG dus ik kan de laatste versie van je F/W nog niet gebruiken Het is nog steeds de zelfde melding: Openen van LPT1 poort DCU reset aan-gezet DCU Status : Run-Test/Idle ---------------------------------------- CPU code (IDCODE) : 00000000 Verkeerde CPU code! Contoleer of de decoder aan staat en/of de jtag-interface goed is (aangesloten). ---------------------------------------- DCU reset uit-gezet Sluiten van LPT1 poort Ik zet nog een keer alles wat ik gedaan heb op een rijtje: -Jtag getest volgens de handleiding van Satori (OK) -Pio aan een Pentium 2 met Win98 aangesloten (poorten OK via parallel/serieel) -instellingen v/d poorten zijn goed (zie boven) -jtag geaard Ik zit nog steeds met de vraag over de verbindingen vanaf CN2002 pin 9,11,13,19 want dat is dus enige wat ik nog kan doen (verbindingen zelf maken op het Pio-print) anders weet ik het ook niet meer. Of is er iemand bij mij in de buurt (omg. Harderwijk)die mij jtag wil testen (ik twijfel niet aan de jtag ) of zijn eigen jtag aan mijn Pio wil aansluiten? Bedankt SamSoN Dreambox DB7020s Gemini 4.3 Moteck SG-2100A
Pionewbie Geplaatst: 26 maart 2005 Geplaatst: 26 maart 2005 Ik haal geen 3.3 V spanning uit de Pioneer, maar doe dat met een losse voeding. Ik heb al vaker gelezen dat mensen zich vergist hebben met de juiste aansluitpunten op de Pioneer print. Dus al die voedingsverbindingen weghalen en die losse batterij gebruiken. Verder heb ik zelf ook de eerste keer een fout gemaakt met het verbindingskabeltje (flatkabel met 2 x header). Zoals ik het had gemaakt en aangesloten kwamen de verbindingen niet op de juiste punten. Misschien zit hier bij jou ook de fout. Controleer dat eens.
SamSoN Geplaatst: 27 maart 2005 Auteur Geplaatst: 27 maart 2005 @ Yugi: -de schema van de Jtag heb ik al van Dynamite site Ik zoek naar de verbindingen op het printje van mijn Pioneer dus niet v/d Jtag. @ Pionewbie: -3,3V heb ik van Pio en later van een knoopcel dus dat is OK -flatkabeltje heb ik ook getest (werkt 1 op 1)van pin 1 Jtag naar pin 1 Pio enz. groeten SamSoN Dreambox DB7020s Gemini 4.3 Moteck SG-2100A
