Line in op radio maken...

[Hendrik007]

Beste lezer,



ik heb een radio een Sharp CD-C250, oud beestje maar doet het nog perfect. Alleen wil ik dr een line in op maken, zodat ik dr een pc aan kan sluiten. Het cassette dek is naar z'n gootje dus die zou ik daar voor kunnen gebruiken, maar waar moet ik die draden aan solderen?



of heeft mischien iemand een beter idee? (naast een andere radio kopen... <img src="/ubbthreads/images/graemlins/grin.gif" alt="" />)



groeten,

[Gast]

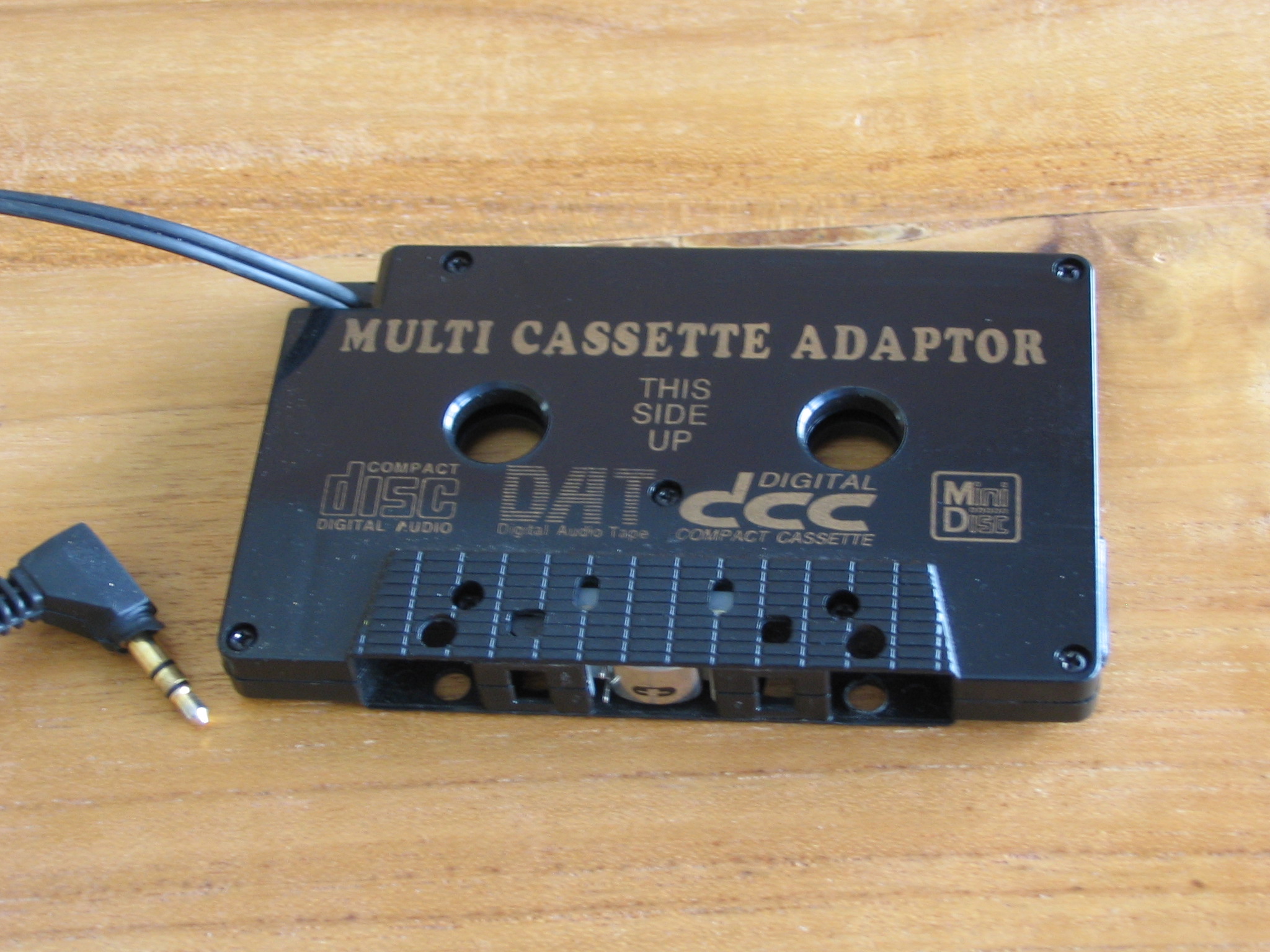

Als de leeskop nog in orde is zou je ook een casette-adaptor kunnen gebruiken (zie foto)..

[Hendrik007]

Nee helaas, zoals ik al zei het cassette deck is kapot, maar ik wil ook zoweinig mogelijk ruis in mijn muziek, weet iemand niet hoe je het cassette dek uit elkaar kan slopen en ergens een line in op kan prutsen?



gegroet,

[Gast]

Als de radio je niet interesseert, gewoon op de volumeregeling solderen.

[Hendrik007]

Ja dat dacht ik ook maar het is alleen een digitaal apparaatje... of maakt dat niks uit? Dat zou dan de ideale oplossing zijn.

[Gast]

nou ja, ergens moet het analoog worden he... Maar als er geen gewone draaipotmeter op zit, dan wordt 't wel zoeken naar de juiste aansluitingen.

[Satknooier]

Hallo hendrik



Als de cass. vervalt dan kun je het signaal toevoegen op de print



Haal conector CNP103 los



en soldeer het lijnsignaal aan : ( op de print)





Links 13



Rechts 6



Massa = 10



Ik heb eventueel wel een kopie van het schema



Groeten



Satknooier

[Hendrik007]

Citaat:

Ik heb eventueel wel een kopie van het schema

Groeten

Satknooier

Dat zou helemaal mooi zijn! Zou je mijn die willen toesturen alstublieft?

hendrikberendsen@planet.nl

groeten,

[Hendrik007]

Ik heb nu gezocht naar connector CNP103, maar kan hem niet vinden, wel de CNP101 en CNP 102.

Ook kan ik een CNS103 vinden kan het wezen dat deze het is?



Hier heb ik wat foto's van de radio mischien word het hiermee wat duidelijker:

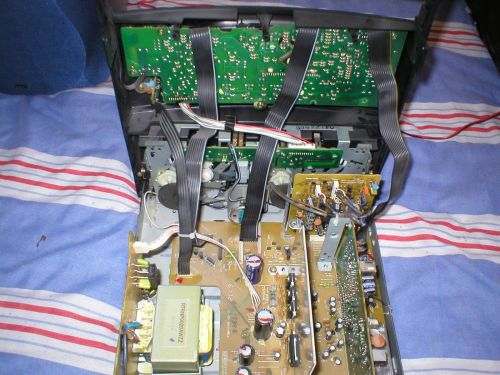

Op de eerste foto zie je de radio in z'n geheel, het CD-Deck is d'r af gehaald. Je ziet rechts in de radio een staande print,

in deze print komen 2 connectors van het cassette deck af.



Ook zie je nog een witte kabel in het midden van de foto die naar het cassette deck gaat,

maar deze komt vanaf het front paneel,

dus die lijkt me dat deze alleen voor de besturing is.

Op de volgende foto zie je de print uit de radio gehaald :





Het IC wat erop zit is een AN7345 daar vind ik dit over :



V(cc):14V; I(cc): 37mA; 1000mW; dual record / playback pre-amplifier IC for double cassette in 24-pin SDIP package.

Operational temperature range from -20°C to 75°C



Dus dit printje lijkt me voor het cassette deck.

Rechts van de print zie je de connector waar die mee aangesloten is CNS103. <img src="/ubbthreads/images/graemlins/loep.gif" alt="" />



Bedoelde je deze connector Satknooier?



groeten,

[Hendrik007]

Zo drie berichten achter elkaar... maar nu met goed nieuws... zoals Satknooier al zei, heb ik de CNS103 gebruikt voor de line in hij doet het! Zonder ruis! Schitterend gewoon, Satknooier bedankt en alle anderen natuurlijk ook bedankt voor jullie berichten.



groeten,

[Satknooier]

Graag gedaan



<img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />



Groeten satknooier <img src="/forums/images/graemlins/grin.gif" alt="" />
