Kortsluiting op Samsung DSR9500 EM-VIA.

Aanbevolen berichten

Gast

Dag iedereen,



Het probleem is enkele weken geleden begonnen, en lag oorspronkelijk aan een kortsluiting in de F-connector aan de LNB. Dit euveltje is ondertussen hersteld, maar het lijkt mij dat dit z'n weerslag heeft gehad op mijn Sammy 9500.



Het eerste symptoom was dat de tuner bij opstart geblokkeerd bleef op één frequentie; op die manier kon ik dus enkel zappen tussen één van de kanalen van de multiplex op die bepaalde frequentie.

Later kreeg ik enkel nog beeld voor een paar minuten (tot zo'n uurtje in het beste geval), waarna zwart scherm. De ingebouwde signaalsterktemeter gaf op dat moment immers ook nul aan. Een volledige reboot (met power down) hielp wel, maar alweer voor slechts enkele minuutjes ...

Maar nu krijg ik hoogstens nog beeld gedurende enkele seconden!



Uiteraard slaan al deze bevindingen op FTA-kanalen, géén kaartprobleem dus! De STB is ook nooit gepatcht geweest op niveau van de J-tag.



Ik heb enige ervaring met elektronica, en dacht aan een condensator die stuk is, wellicht in de buurt van de SHF-tuner. Zou typisch de steeds kortere on-tijd kunnen verklaren? Ik heb dan ook het schema van de Sammy 9500 gedownload en sommige testpunten doorgemeten, maar op het eerste zicht lijkt alles OK.

De spanning op de coax naar de LNB (14-18 V) is eveneens OK.



Kan iemand mij op de goeie weg zetten a.u.b.?



Hartelijk dank bij voorbaat,

@.

Deel dit bericht


Link naar bericht
Delen op andere sites

Gast

Tuurlijk,



probleem lijkt op de grote elco in de tuner.



Voor meer toelichting; kom naar de site van Papagen; alles special voor de Sammy.

Kzie je daar ...

Deel dit bericht


Link naar bericht
Delen op andere sites
Gast

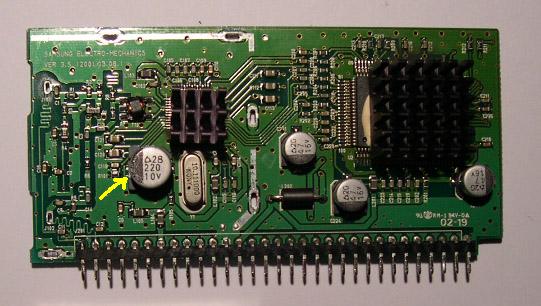

hier een foto van tuner waar de verouderde elco wordt aangewezen; blikje is geheel af-gesoldeerd


Deel dit bericht


Link naar bericht
Delen op andere sites
Gast

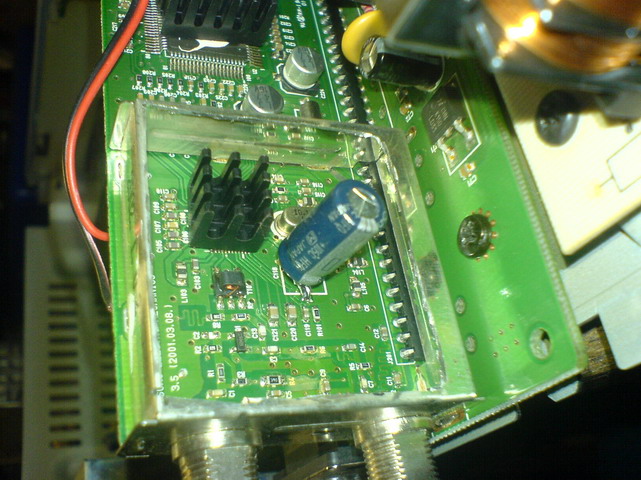

hier een foto waar blikje is open gesneden en andere elco geplaatst; conventionele elco ipv smd-type


Deel dit bericht


Link naar bericht
Delen op andere sites
Gast

Hartelijk dank alvast, Erik.

Ik probeer dit uit en hou je zeker op de hoogte ... Zou een kleine tantaal-elco ook geen alternatief kunnen zijn op die plaats?



Ik kom zeker ook eens langs op de site van Papagen.

Momenteel echter een sterfgeval in de familie.



Tot binnenkort,

@.

Deel dit bericht


Link naar bericht
Delen op andere sites
Gast

Als je zo'n grote tantaal kunt vinden is dat zeker een aanrader.



Maar nu eerst de familie even voorang geven...
