DiSEqC 4/1 opstelling uitbreiden met draaibare schotel

[-FreeRider-]

Beste satters,



Ik heb al enig onderzoek gedaan maar wil eea even zeker weten alvorens allemaal hardware aan te gaan schaffen. Momenteel heb ik dus een elliptisch schoteltje met 3 LNB's en een DiSEqC 4/1 switch van het merk Digiality (zie specificaties). Hierop zitten Astra 1, Astra 2 en Hotbird. De 4e poort van de switch is momenteel vrij. Ik heb deze switch aangesloten op mijn PC met een Hauppauge Nexus-S kaart en dit werkt allemaal naar volle tevredenheid.



Nu wil ik een 2e schotel van 120 CM + LNB erbij plaatsen die via een Stab HH-120 draaibaar moet worden. Deze wil ik uiteindelijk ook via de switch aansluiten.



Mijn idee is dat ik eerst de nieuwe schotel uitricht en werkend maak (zonder de switch ertussen). Als het allemaal werkt dan sluit ik de kabel die naar de motor + LNB gaat op poort 1 van de switch aan en vervolgens de LNB's van de vaste opstelling op de resterende poorten 2, 3 en 4.



Mijn vragen zijn :



- kan dit en gaat het ook goed werken, of moet ik bijv. een andere switch kopen?

- is de geschetste setup backwards compatible met DiSEqC 1.0 ? (bijv. ProgDVB ondersteunt meerdere DiSEqC versies, maar de Hauppauge/Technotrend software alleen v 1.0)



Alvast bedankt voor jullie input !

[-FreeRider-]

Hmm... niemand een idee ? Of is dit echt niet mogelijk ?

[-= [ Appien ] =-]

Het is mogelijk, maar hiervoor zul je met een uncommited (of was het nouw een commited) switch moeten werken.



Er zijn hier al wat topics over geweest, mischien dat de zoekfunctie wat helderheid biedt, en anders zul je even op de specialisten moeten wachten <img src="/forums/images/graemlins/tongue.gif" alt="" />

[Goldwing]

Uncommited switch is het Appien





............................rotor

............................./

dreambox - Uncomitted switch

.............................\

...........................gewone "commited" switch

..............................\.....\.....\.....\

.............................LNB1..LNB2..LNB3..LNB4

[Gast]

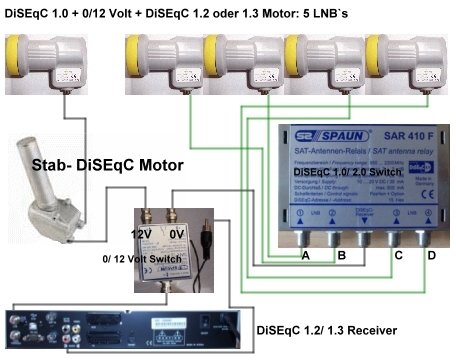

kijk even op de site van sattelite heaven (staat bij de links) [afbeelding]http://www.$#@%!%#$#@#!.de/frameset.htm?jump=Receiver/index.htm[/afbeelding]

[Gast]

En als jullie nou eens wat uncommitted switch merken noemen, en prijzen. (Géén winkels!)

Ik vind alleen maar Spaun.



Spaun SUR220WSG 2x1 30euro tot 65euro

Spaun SUR420WSG 4x1 49euro tot 199euro(!)



Voor een rotor en 4/1 diseqc heb je volgens mij voldoende aan een 2x1, maar je kunt ook een rotor en drie LNB's op de 4x1 aansluiten, dus de tweede switch weglaten. Klopt dat?



PS: Wanderer, jouw bijlage toont een 12Volt relais, geen switch.

[Gast]

heb de bijlage nog eens bekeken, er staat toch duidelijk 0/12 Volt switch, maar misschien bedoel je iets anders, lijkt me handig als je op genoemde site even de mogelijkheden doorbladert.

[Gast]

Er staat switch, maar het is een relais: je moet hem op een 12 volt schakelsignaal aansluiten. Zie het extra kabeltje in het schema. Niet elke ontvanger heeft een 12 volt uitgang.

Het voordeel van Diseqc is dat je ALLES via de coax aanstuurt.

[Gast]

@-FreeRider-,



Enkele aspecten om mee rekening te houden zijn ook de zware belasting

van een 120 cm. schotel voor een DiSEqC-motor alsmede of de voeding

vanuit de satellietkaart voldoende is om de DiSEqC-motor aan te sturen.





Met vriendelijke groeten <img src="/forums/images/graemlins/wink.gif" alt="" />



sattaz

[-FreeRider-]

OK, als ik het goed begrijp dan kan je dus met een 12V relais (uncomitted switch) die aangestuurd wordt door je reciever schakelen tussen 2 coax kabels, de ene naar de DiSEqC 4/1 switch met vaste LNB's en de andere naar de rotor. Als dit zo is dan komt het er dus op neer dat ik naar het dak of nog een coax of een 12v schakeldraad moet leggen. Vervolgens heb ik het probleem dat mijn PC kaart niet beschikt over de 12V uitgang om het schakelen te automatiseren... Dit zou wel met de hand kunnen maar is in mijn ogen niet echt een goede oplossing... Wat ik wil is dus niet mogelijk met alleen het DiSEqC protocol.



Ik denk dan dat het dan een betere oplossing zou zijn om een aparte kaart te kopen die met een eigen coax direct op de rotor zit. Dit gaat het dan ook worden.



Bedankt voor jullie informatie !

[Perdi]

Wat jij wil, heb ik op mijn Dreambox een tijd geleden ook gedaan: 3 LNB's vaste schotel + 1 LNB Diseqc motor.



Je kan de draaibare schotel met diseqc motor dus gewoon aansluiten op de nog vrije aansluiting van je 4/1 switch.

Bij de Dreambox moet dit instellen via Setup(6), services zoeken, Satelliet configuratie. Kies voor afwijkende configuratie, waarna je voor elke LNB de juiste instelling kunt invoeren.

Of dit bij een andere ontvanger ook kan worden ingesteld kan ik je niet vertellen.

[Gast]

Freerider: het kan wél met een uncommitted diseqc switch. In jouw geval een spaun 220, of een 440 als je de tweede switch weglaat (je hebt toch maar drie LNB's naast de rotor). Vanaf 30 respectievelijk 50 euro.

Je hebt dan géén relais nodig, dus ook geen 12 volt stuurspanning!



P.S.: in een relais wordt elektromagnetisch een koperen schakellip omgezet; in een switch gaat het volgens mij elektronisch via IC's. (Ik heb er nog nooit een opengeschroefd gezien).



Perdi: wat voor merk en type switch gebruik je? Toch niet een standaard 2/1 of 4/1 diseqc? Die geeft meen ik de rotorcodes niet door.

[Perdi]

Een gewone 4/1 switch. Dat werkt dus wel en dat betekent geen extra kosten voor een uncommitted switch erbij.

Toen ik het bij mij aansloot werd gezegd dat je van de receiver op je Diseqc motor moest aansluiten en van daar uit naar je switch en overige LNB's. Reden daarvoor zou zijn, dat de switch niet de Diseqc 1.2 signalen voor de rotor zou doorgeven. Deze manier heb ik nooit geprobeerd, maar moet dus wel werken.

Ik had de switch op de ontvanger (Dreambox, zie vorig bericht) aangesloten en als inputs op de switch een Diseqc rotor en de overige LNB's. Dit werkt dus, probeer het zelf maar!



De zoekfunctie voor dit onderwerp gebruiken kan natuurlijk ook. Rusultaat is dan bv. een posting op blz. 343 van Schotelpark (laatste bericht op 3-10-2002). Ik vertel dus niet iets nieuws. <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

[-FreeRider-]

Het zou echt geweldig zijn als het toch kan via DiSEqC. Dan ga ik zoals gepland de nieuwe schotel, rotor en LNB halen, en de hele zooi installeren. Mocht het echt niet gaan dan kan ik alsnog een extra coax leggen en een kaartje erbij halen.



Ik laat het hier zeker weten als het allemaal functioneert !

[Gast]

Perdi:

Ik heb er nooit bij stil gestaan dat je de diseqc-switch ook achter de rotor kon hangen. Dus ontvanger <--> rotor <--> 4/1 switch <--> 4xLNB.

Scheelt weer een dure uncommitted!



Dit werkt echter weer alleen met losse LNB's: niet met twee- of vier-in-één behuizing.

Ik wil een Multytenne naast m'n rotor. Dan moet je toch aan de uncommitted. Alleen las ik weer in zo'n ouder topic dat die uncommitted switches soms niet goed omschakelen...

Phoehéé.
