Installeer ik mijn schotel met 3 lnb's en 2x een 4in1 switch zo goed?

[Gast]

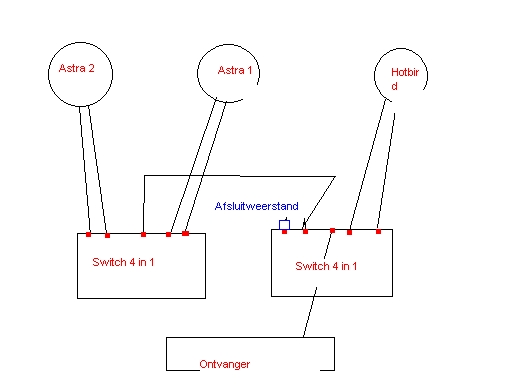

ik installeer vandaag even voor het eerst een schotel met 3 lnb's. Nu heb ik op aanraden van iemand van het forum 2x een 4in1 switch gekocht. Sluit ik het zo goed aan... (zie tekening)



Vast bedankt

[Gast]

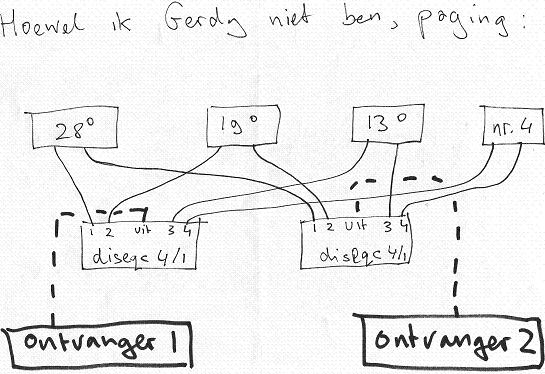

hoi,



database

je gebruikt twin lnb`s,

dus op iedere switch komt 1 satelliet.

switch 1 astra/hotbird/astra2---ontvanger1 of tuner 1

switch 2 astra/hotbird/astra2--0ontvanger1 of tuner 2



s6



w.w.

[Gast]

Ja 3 twin lnb met 1 schotel (visiosat). Ik zou denken dat het als volgt is zoals de tekening. (die van de database is voor 2 schotels).



Astra/Astra2 - 1e switch (de 1e switch weer naar de 2e)

Hotbird/swith 1 - Switch 2 en dan naar de reciever.



Of zie ik het verkeerd

[Gast]

Nee, de databasetekening is de juiste!

Op Disecq-1 komt 1x Astra-1, 1xAstra-2 en 1x Hotbird,

Op Disecq-2 komt 1x Astra-1, 1xAstra-2 en 1x Hotbird,

Vanuit elke Disecq 1x naar een receiver (je kunt dus 2 receivers op deze manier aansluiten).

Dus: De 4e aansluiting (D) op de beide Disecq's blijft leeg.



Gebruik je maar 1 receiver dan heb je natuurlijk ook maar 1 disecq-switch nodig, en geen twin-lnb's. Op elke LNB hoef je dan maar 1 van de 2 aansluitingen te gebruiken, of 3 single-LNB's gebruiken.

Succes,

Ger

[Gast]

Citaat:

hoi,


database
je gebruikt twin lnb`s,
dus op iedere switch komt 1 satelliet.
switch 1 astra/hotbird/astra2---ontvanger1 of tuner 1
switch 2 astra/hotbird/astra2--0ontvanger1 of tuner 2

s6

w.w.

op iedere switch komt van iedere lnb 1 kabel
dus lnb1 1 kabel naar switch 1 tweede kabel naar switch 2 enz enz
het maakt niet uit of je de lnb`s op 1,2 of 3 schotels heb zitten.
op switch 1 heb je zitten astra,astra2 en hotbird.
op de tweede switch zitten dezelfde satellieten.
dus met deze opstelling kan je 2 ontvangers of 1 ontvanger met een twin tuner(bijv dreambox 7025 of topfield 4000)aansluiten. [color:"red"] [/color]

[bromtol]

[Gast]

Ptima gesnapt. Ik heb namelijk de topfield 4000PVR (vergeten te vermelden). Bedankt voor de info. Dat scheelt morgen een hoop gezoek.

[lodie]

Volgens mij moet je GEEN weerstand gebruiken, op de niet aangeslote poot.





Lodie

[Gast]

GEEN WEERSTAND ! Waarom niet, anders staat er toch een poortje open die niet gebruikt wordt. Tja zit in het telecom vak dus heb hier niet zo veel verstand van. Bij het aansluiten van ISDN / ADSL gebruiken wij ook afsluitweerstanden op ongebruikte poorten.



Nu heb ik vandaag alles aangesloten en gelukkig heb ik beeld. Maar nu is de vraag kan ik het beeld nog fijnafstemmen. Ik heb op sommige kanalen net 56% signaal. Op RTL4 enz is het 89 %. Doe ik dit door de schotel op 1 graadje meer te zetten, of kan ik het afstemmen met de LNB te verhogen ofzo (Visosat G3).



O, ja volgens canaldigitaal moet ik hem op BVN zetten, maar die zit er niet op.. Klopt dit.

[WPW]

Kijk voor uitrichten/fijnafstemmen eens in de De beginners FAQ.

[Gast]

Daar praten ze ook over BVN, maar ik kan hem niet vinden op de zenderlijst. Moet ik die handmatig instellen of hoort dat vanzelf te gaan.

[Gerdy]

Niet alleen een goede poging maar goed gedaan <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

[WPW]

Citaat:

Daar praten ze ook over BVN, maar ik kan hem niet vinden op de zenderlijst. Moet ik die handmatig instellen of hoort dat vanzelf te gaan.

BVN moet je meekrijgen met net5,veronica,talpa en zo, zit op dezelfde TP.

[guykers]

Een goede en verhelderende tekening,:thumb1:

Gerdy krijgt nu ernstige concurentie <img src="/forums/images/graemlins/grin.gif" alt="" />



persoonlijk zou ik de astra op uitgang 1 plaatsen en hotbird op 2 van iedere diseqc 4in1,

daar de meeste aangeleverde zenderlijsten zo beter werken.
