Actuator plaatsen

[celem]

Ik heb thuis een draaibare schotel (80 cm) staan met diseqc 1.2 motor staan.



Ik speel met de gedachte een 120 cm schotel draaibaar te plaatsen.



Daar het bij ons tamelijk winderig is zou ik deze schotel met

een actuator opstelling (draaibaar) voorzien.



Kan er mij iemand uitleggen wat je daarvoor nodig hebt, hoe de montage

en het afstellen gebeurt.



Bedankt op voorhand <img src="/forums/images/graemlins/smile.gif" alt="" />

[wammeswaggel]

Zoek eens met Google op "polarmount" of "HH-mount".

Ik raad je aan om een mount te nemen met een tweede actuator

om de elevatie te regelen: dat scheelt een hoop geklauter op

het dak.

Nadeel: meer stuurkasten en kabels.

[Gast]

Onzin...een 2e actuator.

Ik heb een 1,20 mtr schotel met polarmount.

Het ding draait nu al sinds jaar en dag van 57° oost tot 45° west

Geplaats toen het internet in de kinderschoenen stond.

Ik had niet eens een computer.

Moest alles zelf doen. Tijdschriften en boeken hebben mij geholpen.

De uitleg van het plaatsen van een polariser staat vast wel ergens op het www.

Ik geef je één raad: de paal hoeft niet perfect waterpas te staan zoals altijd wordt beweerd. Dus maak je daar maar geen grote kopzorgen om.

[Gast]

Ik ben het grotendeels met je eens Svetik behalve dat een na laatste zinnetje waarin je beweert dat de paal niet perfect waterpas hoeft te staan.Als de paal naar voren of naar achteren helt in de noord zuid richting dan is het inderdaad geen probleem. Vraag mij echter wel af hoe jij de polarmount dan uitricht als de paal in oost west richting helt zodat de clarkbelt evengoed nog te volgen is ?

[wammeswaggel]

Natuurlijk is het onzin, maar die onzin werkt bij mij uitstekend <img src="/forums/images/graemlins/grin.gif" alt="" />

en al helemaal bij de inclined satellieten.

[celem]

Bestaat de actuator uit 2 delen of 1 deel?

Ik vind fotos in webwinkels van alletwee de mogelijkheden.



Kan er misschien iemand fotos nemen van het systeem?

(gemonteerd)



Ik heb geen gedacht hoe het er uit ziet.



Alvast veel dank voor de moeite.

<img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

[Gast]

1 deel



mits je uit elkaar schroeft <img src="/forums/images/graemlins/grin.gif" alt="" />

[Gast]

@fatfreddy: het scheef staan van de paal is prima te corrigeren met de instellingen aan de polarmount.

Ik zeg natuurlijk niet dat de paal met opzet scheef moet worden gezet.

@wammeswaggel: een 2e polariser is inderdaad handig voor satellieten in inclined orbit. Maar dat zijn er niet zoveel en is weggelegd voor de echte freaks.



Celem, ik zal vandaag een foto plaatsen, dan krijg je een goed idee hoe zoiets er uit ziet.

Aan je naam te zien ben je van Turkse afkomst en je wilt dan waarschijnlijk Turksat op 42° oost ontvangen.

Dan adviseer ik je om de polarmount als je achter de schotel staat rechts te plaatsen.

Bij die positie "hangt" de schotel met polarmount aan de actuator. Zit hij aan de linkerkant, moet hij duwen aan de oostkant wat veel mechanische krachten oplevert.

[flodder11]

Citaat:

Aan je naam te zien ben je van Turkse afkomst en je wilt dan waarschijnlijk Turksat op 42° oost ontvangen.
Dan adviseer ik je om de polarmount als je achter de schotel staat rechts te plaatsen.
Bij die positie "hangt" de schotel met polarmount aan de actuator. Zit hij aan de linkerkant, moet hij duwen aan de oostkant wat veel mechanische krachten oplevert.

Ik zou de actuator aan de linkerkant monteren omdat de schotel dan verder naar links kan draaien.
Monteer je hem rechts, dan nadert de schotel naar links draaiend al snel het dode punt dat ie niet verder kan.
Tenminste zo was dat bij mijn oude schotel het geval.
Misschien is dit ook afhankelijk van de construktie van de polarmount.
Desalniettemin denk ik dat links monteren tot gevolg heeft dat je oostelijk meer satelieten kunt ontvangen.

Mvrgr
Flodder11

[wammeswaggel]

Het nadeel van een actuator is dat je aparte kabels moet trekken

voor de voeding(36V) en een aparte stuurbox moet gebruiken.

Een oplossing is een V-Box II: deze kan met DiSEqC-commando's de

motor aansturen(geeft wel weer enige demping van het signaal).

Een mooie actuator voor grotere schotels vind je hier:

http://www.jaeger.com.tw/tvro/superjack/mount_superjack.htm .

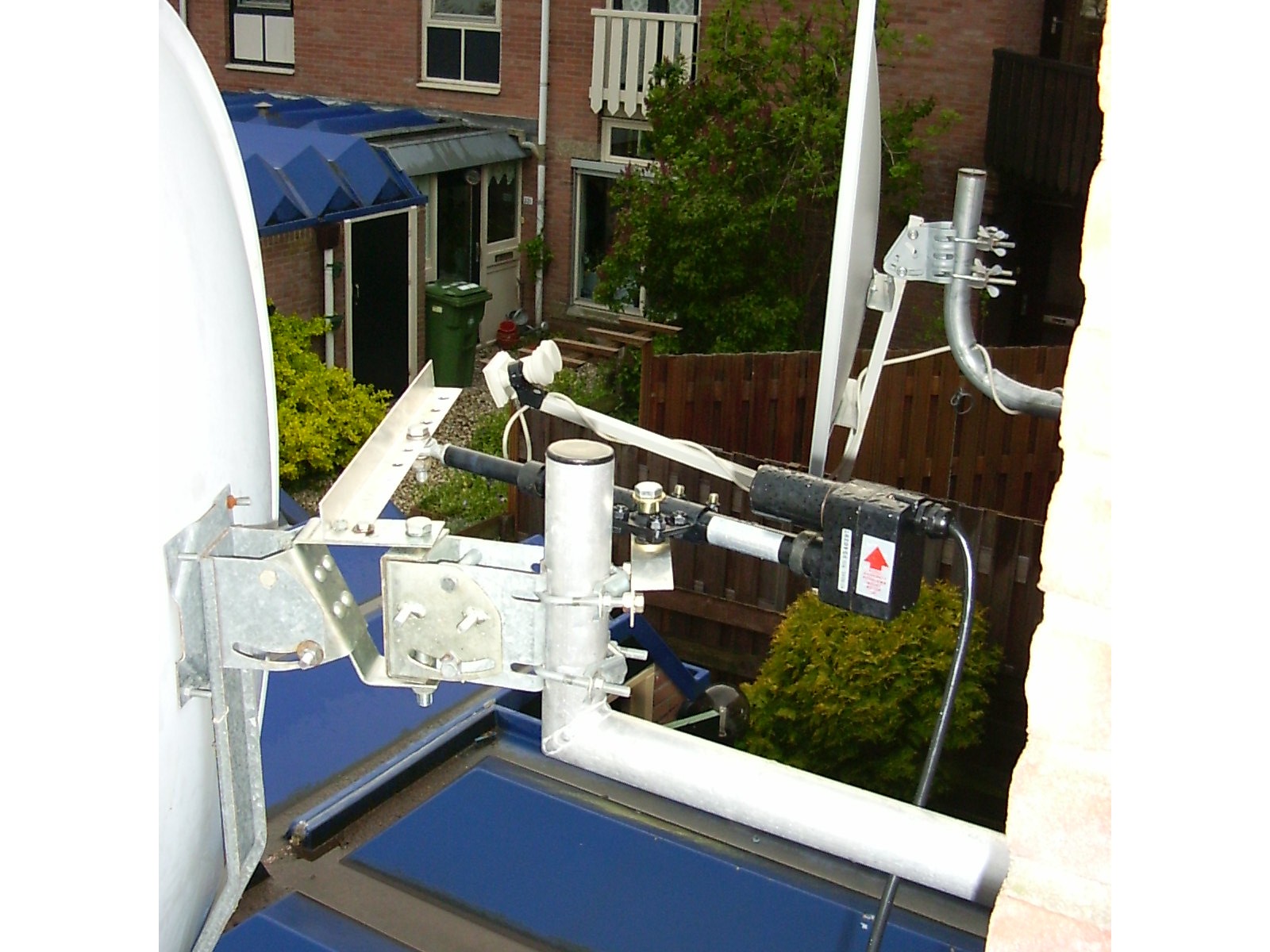

In de bijlage een foto van mijn polarmount met een enkele actuator

(laat je niet misleiden door de feedstang van de buurman die

uit mijn motor "groeit").

[celem]

Bedankt voor de foto.



Als er nog mensen fotos hebben, graag, want ik moet met

de installatie op het dak, zodanig hoe beter ik voorbereid

ben hoe liever.



Ik zie op de foto dat het monteerpunt van de schotel die je

gebruikt anders is dan een gewone schotel. Of zie ik dat

verkeerd?







btw: celem is gewoon een verzonnen naam. Ik ben een jongen

van de lage landen.

[Gast]

Je kunt ook eens googlen op "smr 1224".Dit is een 36volt H-2-H motor van jaeger en in Duitsland voor een heel redelijke prijs verkrijgbaar.
