feature box code chassis md22.1

[elektroboy]

Iemand soms een leverancier of code voor de feature box uit dit chassis



opgelet dit chassis zit in een beko en de code bij *swo komt niet 100% overeen



blijkbaar betsaan er verschillende versie's



Of kan iemand me vertellen als ik op deze print de ddp3315c vervang als er extra

instellingen of zoiets moet gebeuren



Bij een vorige gelijk aardige fout heb ik deze ic vervangen en het toestel deed niks meer <img src="/forums/images/graemlins/frown.gif" alt="" />



de fout is dat uit de ddp3315c het E/W Parabool signaal onbreekt ! de rest ik Ok



Of zou er een beveiliging zijnn dat deze signaal wordt uit geschakeld , af gekoppled leverd die het signaal niet !



vertikale en horizontale signalen zijn Ok !

[Steve]

Ik snap nier niets van

ik neem aan dat je wel het schema hebt. verticale en horizontale signalen ok ?? en je had geen oost west.(dus een verticale streep op het scherm)

heb je wel gemeten op pen 39 van dit ic,daar moet 2,7 v op staan die loopt weer naar connector X202 pen 1.

als dit ok is dan ligt waarschijnlijk weerstand 514 er uit door een defete diode D504

c518 en 519 zitten ook nog in dit cirquit,controleer dit ook en de connector X503 op het afbuig juk soldeer deze contacten maar eerst goed door.anders gaat na enige tijd weer de boel stuk.

[elektroboy]

op pen 1 geen e/w parabool signaal

tv speelt maar geen e/w correctie



en dit parabool vormige signaal komt uit die ddp 3315 en staat dus op pen 1



tVB1080S Beko met grundig chassis



afbuig juk doorgesoldeerd



reeds vervangen R516 ,R536 ,L503 ,T505 ,D505



5 a 6 maand terug defect , en nu ook connector X503 verbrand

[Steve]

ik snap er nu helemaal niets meer van,heb je wel een schema ?? ow drive =pen39 !!

[elektroboy]

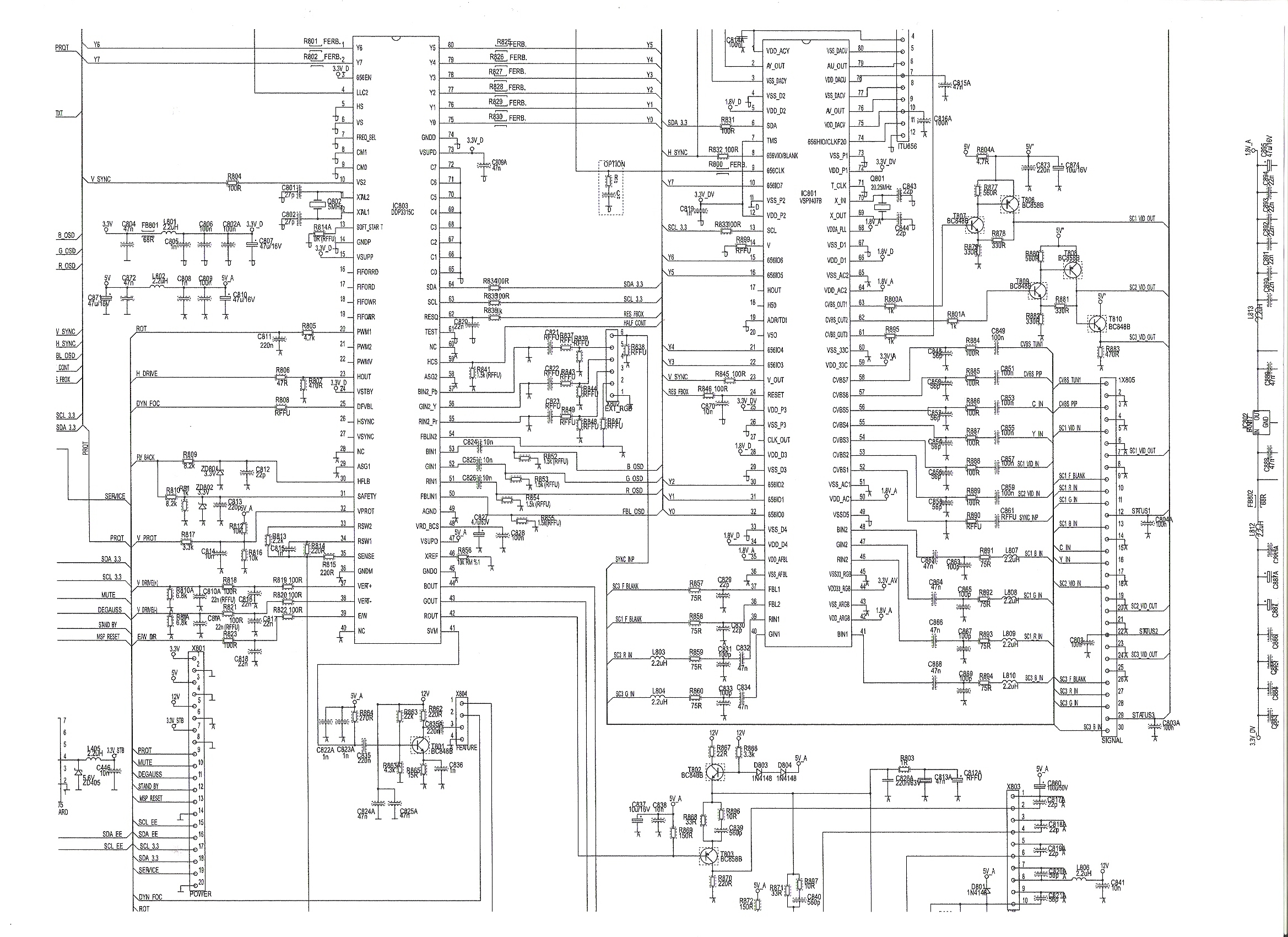

ja steve heb schema ervan



idd pin 39 op ic , maar pin 1 op connector



op pin 39 of pin 1 van connector heb ik niks , normaal moet daar een parabool vormige signaal uit komen

[hansje2]

ik neem aan dat dit geen md2.21 is, maar een beko chassis?

[Steve]

dit is een grundig chassis

[elektroboy]

inderdaad
