[acer aspire 1700] voeding defekt

[sat_viewer]

Kan er mij iemand zeggen wat de spanningen zijn van de 4 pinnen op de voeding van een laptop Acer Aspire 1700 ?



sat_viewer

[arnoldg]

hmmmm,heb het wel geweten,staat het niet toevallig in de handleiding. ik heb het zelfde probleem gehad



wat heb je stuk aan je voeding. is het de stekker welke in de laptop gaat of doet je voeding niets meer.



indien het laatste als je je voeding openmaakt dan zit er waar je de 230v stekker in steekt een glaszekering die mischien stuk is.



anders kan je met een scherp mes je oude stekker ook nog oppereren en zodoende kijken waar de draaden op aangesloten waren.

[sat_viewer]

eu nee, is van een collega die zelf zijn voeding verloren is. heb hier wel een passende stekker en een 20 V voeding.......

eventueel service manual is ook welkom



sat_viewer

[Fiene56]

De spanning voor mijn acer is 19V / 7110mA.

[sat_viewer]

@Fiene56



klopt maar in de aansluitstekker zijn 4 pennetjes, hoeveel volt staat op welk pennetje. Waarschijnlijk niet enkel 19 V maar ergens ook 5 en/of 12 V



sat_viewer

[Steve]

dit is 19 v op de 4 pennen



Acer AP.A0801.001, AC Adapter (Acer Aspire 1700; 150W; 19V)

[sat_viewer]

@steve



allen dezelfde positieve spanning ? dient dan enkel de "ring" voor massa ?

't is maar dat ik zeker de boel niet laat roken <img src="/forums/images/graemlins/shocked.gif" alt="" />



alvast bedankt

[Steve]

de ring is de massa

[arnoldg]

volgens mij waren het niet de 4 pennen maar 2 aan 2 zo uit mijn geheugen, ik heb die laptop niet meer

[sat_viewer]

heb tijdens het zoeken ook inderdaad 2(+) aan 2(-) pinnen voedingen gezien, de ene keer massa boven, dan weer beneden, enz. <img src="/forums/images/graemlins/confused.gif" alt="" />

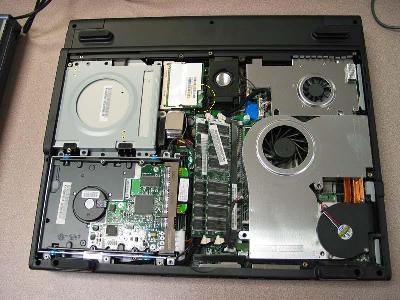

het slot achter de cdrom thv de gele cirkel is dit de vga card, want dat slot is hier ook leeg ? foto in bijlage



heb er iemand een service manual of weet waar ik deze kan vinden.



grrrrrrr.......vrienden hé <img src="/forums/images/graemlins/laugh.gif" alt="" />



sat_viewer

[Steve]

0227A20120: Notebook AC Adapter (EA11203 4-PIN) (20V - 6A - 120W - Inclusief Netsnoer)

[sat_viewer]

Na veel zoeken en telefoneren eindelijk een acer dealer die me wou/kon helpen.

als je de aspire adaptoringang bekijkt op de laptop zelf, zijn de rechtse 2 pinnen 19 v + en de linkse 2 pinnen massa samen met de ring.



Iedereen alvast bedankt om mee te helpen!



feedback voor eventuele andere



sat_viewer

[sat_viewer]

card achter dvd rom dat mankeerde was van de wifi, toestel draait terug. Op deze moment werk ik er terug mee <img src="/forums/images/graemlins/grin.gif" alt="" />

Langzaam maar zeker komt alles op z'n pootjes terecht <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />



sat_viewer <img src="/forums/images/graemlins/tongue.gif" alt="" />
