A/B Switch

[Eastwood]

Bij mijn zoektocht naar bovengenoemde coax-switch kom ik er best wel wat tegen, maar wat ik nergens tegenkom zijn de specificaties. En dan bedoel ik met name het frequentiebereik.

Ik kan mij toch voorstellen dat een game/tv switch over een ander frequentiebereik gaat dan waarmee de signalen uit een schotel komen. Is dat niet relevant dan?

[mifi]

Origineel bericht van: Eastwood01

Bij mijn zoektocht naar bovengenoemde coax-switch kom ik er best wel wat tegen, maar wat ik nergens tegenkom zijn de specificaties. En dan bedoel ik met name het frequentiebereik.
Ik kan mij toch voorstellen dat een game/tv switch over een ander frequentiebereik gaat dan waarmee de signalen uit een schotel komen. Is dat niet relevant dan?

Bovengenoemd? Waar heb je het nu over?

m

[Eastwood]

Bij gebrek aan kennis en benaming heb ik wat gezocht op internet en kwam ik zo de naam A/B switch tegen.

Nou zoek ik een handmatige splitter.

Dat wil zeggen zo'n schakelaar welke ik handmatig kan omzetten tussen mijn coax-kabel en twee receivers. Om te voorkomen dat mijn LNB's kapot gaan op het moment dat ik mijn 2e receiver aanzet terwijl de eerste nog aanstaat. (12/18V probleem) Of erger nog: mijn receivers...

Overigens ben ik op de site van Duwgati deze benaming tegengekomen.

[Albert_H]

Ik heb heb tijdje de switch uit de bijgaande afbeelding gebruikt.

Deze werkte bij mij prima, maar ik heb nooit nauwkeurig gekeken wat het dempingsverlies was.



Albert_H.

[Eastwood]

Krek, zoiets wil ik inderdaad hebben. Maak ik me misschien ten onrechte zorgen over verliezen en dergelijke?

[Ronsworld]



Coax relais met F-aansluiting.



Toepassingsvoorbeeld:



Gebruik bij twee schotels op 1 tuner, waarvan een vaste schotel en een op de motor . Deze kunnen dan onafhankelijk van elkaar worden gebruikt. Met een normale DiSEqC switch kan dit niet met het oog op de motorsturing. Je kan immers niet DiSEqC 1.0 tesamen met DiSEqC 1.2 of USALS schakelen.



Alleen voor ontvangers met 0/12 volt uitgang



Frequentiebereik: 10-2300MHz.

Schakelt op een externe 12V spanning (draad met tulpplug).

Doorgangsdemping maximaal 3dB.



Bron: een satshop





Als het dus echt een relais is, kun je hem ook andersom gebruiken.

Twee ontvangers aan één schotel, één ontvanger geeft de 12 volt, en de andere niet.

Kan het ook niet meer misgaan.



HCO.

[Eastwood]

Dus als ik dit verhaal goed begrijp: 12V spanning is signaal op laten we zeggen Receiver A, geen spanning is Receiver B?

[Ronsworld]

Origineel bericht van: Eastwood01

Dus als ik dit verhaal goed begrijp: 12V spanning is signaal op laten we zeggen Receiver A, geen spanning is Receiver B?

Yep, en die 12 volt kun je wel door één van de ontvangers laten regelen, hoef je nergens geen rekening meer mee te houden, alles gaat vanzelf.

HCO.

[Eastwood]

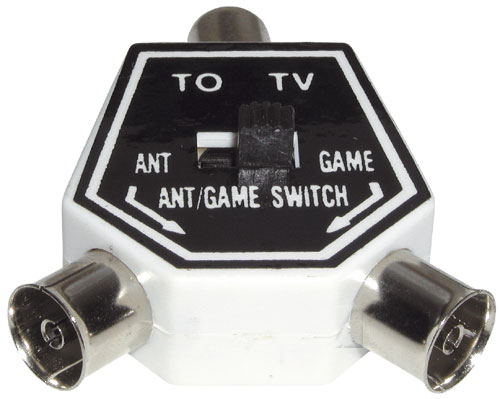

Hoi Sjaak, toch nog even vragen naar de handmatige versie. Heb je wellicht een alternatief voor mij? Ik zag bijvoorbeeld ook deze, maar iets zegt me dat dit ook niet geschikt is.

[Smile]

Origineel bericht van: waterstofcyanide

Met een normale DiSEqC switch kan dit niet met het oog op de motorsturing. Je kan immers niet DiSEqC 1.0 tesamen met DiSEqC 1.2 of USALS schakelen.

Goh, ik gebruik al een paar jaar normale Spaun switches in combinatie met een DiseqC motor. Begrijp ik je uitspraak niet? Hoe bedoel je dit?

[Ronsworld]

Ik bedoel er niks mee, het is een citaat (lees produkt omschrijving) van een satshop.



HCO.

[Eastwood]

Als de pluggen het enige probleem zijn en ik hoef me geen zorgen te maken over verliezen of doorbranden dan weet ik genoeg. (Voor de volautomatische oplossing moet ik een gaatje maken in de behuizing van de Digitall World SFT-4000E en ergens vanaf de printplaat 12V plukken.

[mifi]

Origineel bericht van: Eastwood01

Als de pluggen het enige probleem zijn en ik hoef me geen zorgen te maken over verliezen of doorbranden dan weet ik genoeg. (Voor de volautomatische oplossing moet ik een gaatje maken in de behuizing van de Digitall World SFT-4000E en ergens vanaf de printplaat 12V plukken.

Houdt er rekening mee dat switches en LNB's worden gevoed via de coax en dat er dus een voedingsspanning op staat van 13V of 18V. Als de switch de coax afsluit met een weerstand, en aan die coax hangt een ingeschakelde ontvanger, dan wordt die weerstand warm. Je helpt dan mee aan de opwarming van de aarde . Kan je beter niet doen.

m

[Eastwood]

Met de temperaturen zoals vandaag en gisteren heb ik daar niet zo'n probleem mee . Helaas ontbreekt het aan specificaties van dit soort dingen. Wat als de niet aangesloten ingang open is? Dan is de situatie toch vergelijkbaar met een op het net aangesloten receiver zonder coaxkabel. Niet dat je daarmee veel kan doen natuurlijk

[Eastwood]

En zo ben ik toch weer een beetje wijzer geworden.

Aan allen: heel erg bedankt
