[TV/VIDEO] Bewakingscamera met s-video aansluiting

[J A C C O]

Hallo,



Ik heb een bewakingscamera die ik graag wil aansluiten, Ik heb er helemaal geen gegevens bij.

Het type is SOLIGOR TV Camera BW-312 AUDIO en er staat nog CCD op. Op de achterkant staat 1.8 W. Via google is niet echt iets nuttigs te vinden.



De aansluiting is een s-video aansluiting 4 polig.

Gewoon via een s-video kabeltje op de tv werkt niet.

Er zit ook een mike in.

Dus er moet audio en video signaal over dat kabeltje mischien ook nog voeding? Weet iemand hoe ik hier toch beeld uit kan krijgen?

[Eddy VL]



Ik weet niet of je pools goed is maar ik zou eens naar de schematjes kijken...



Soligor in 't pools



M.v.g



Eddy Vl

[J A C C O]

Dat had ik ook al gevonden, Die eerste vraagt ook hoe het aangesloten moet worden en de antwoorder denkt dat het gewoon een s-video aansluiting is. Dus daar schiet ik niet veel mee op. maar toch bedankt.

[Eddy VL]



Ik vrees dat je Pools niet zo goed is als het mijne... :D



De oplossing staat er immers wél op.

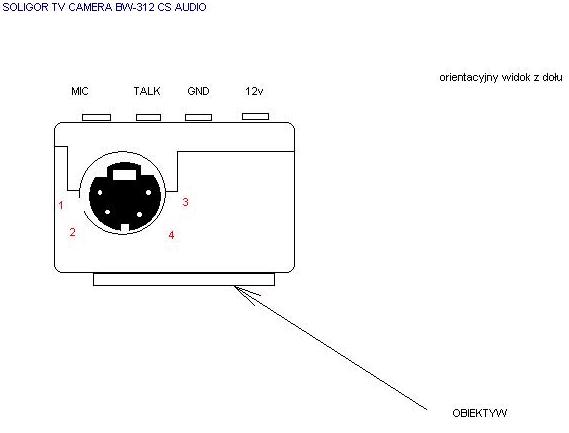

Het kleine tekeningetje van de aanvrager aanklikken, dan krijg je een grotere versie. En dan zie je vier contacten.



Ik denk dat er op de achterzijde dus vier contacten zitten en dat je die moet gebruiken. Als je nu eens een fototje maakt van de onderzijde (S-vid connector) en de achterzijde kunnen we je misschien verder raad geven.

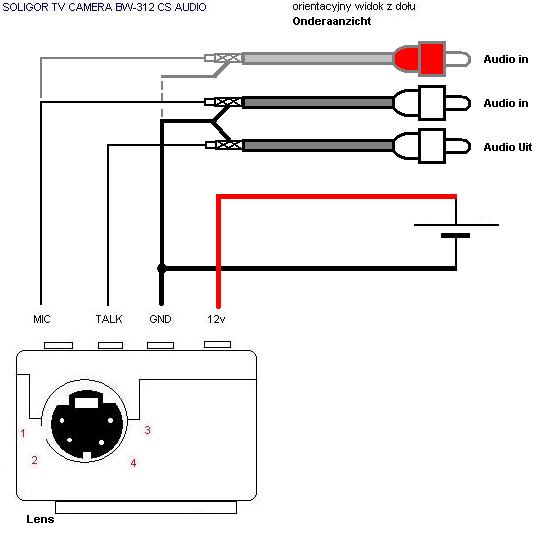

Want dan kan je het spul zó aansluiten. De Talk hoeft misschien niet, en als je links en rechts wil aansluiten kan je op Mic 2 stekkers zetten.



M.v.g.



Eddy Vl

[J A C C O]

Bedankt voor je reactie, ik reageer wat laat excuses.

Ik kan op dit moment nog geen foto maken de camera is nog op mn werk. zal het morgen even doen.



Maar op de achterkant zitten geen aansluitingen. De enige aansluiting die er op zit is de s-video aansluiting aan de onderkant.





[Eddy VL]



Klikt misschien open op die plaats?



Eddy Vl
