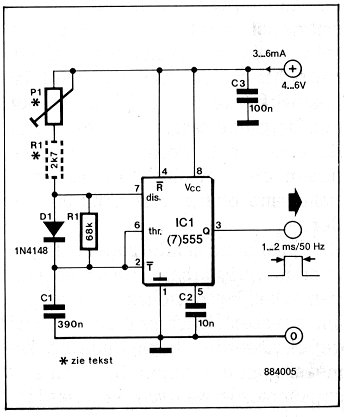

En met dit schema kun je het servomotortje aansturen.



Tekts bij plaatje.



Servo pulser

Schakelingen voor het opwekken van besturingspulsjes voor servo's blijken nog altijd veelgevraagd. Modelbouwers willen in staat zijn hun al dan niet ingebouwde servo's uit te proberen zonder dat ze daarbij de radiografische installatie hoeven te gebruiken, al is het alleen maar om de op dat moment "air-borne-kollega's" te ontzien. Een servo kost tegenwoordig trouwens maar een krats en dat maakt het ook zeer aantrekkelijk om ze voor andere toepassingen te gebruiken, voor het op afstand bedienen van een klep of andere mechanische zaken. Om servo's (en andere normaal op radiobesturing aangesloten apparatuur) standalone toe te kunnen passen, ontwierpen wij een zeer simpel pulsgevertje. Eenvoud was de hoogste prioriteit bij deze schakeling, waarmee al gauw het rekensommetje pulsjes + simpel = 555 gemaakt was. Nu heeft de 555 in de standaard-AMV-applikatie de onhebbelijkheid dat de duty-cycle van het geproduceerde signaal altijd 50% of meer is. De RC-tijd voor het laden is namelijk altijd groter dan die voor het ontladen, omdat tijdens het laden de ontlaadweerstand in serie staat met de laadweerstand. Voor een servo is evenwel een duty-cycle van veel minder dan 50% gewenst: we willen pulsen in lengte variërend van 1...2 ms met een herhalingsfrequentie van 50 Hz (periodetijd 20 ms), dus een duty-cycle van 5...10%. Het uitgangssignaal inverteren door middel van een transistortje en twee weerstandjes was natuurlijk een mogelijkheid, maar kost drie onderdelen. Door slechts één luttele diode toe te voegen, uiteraard op een uitgekiende plaats, en door de ontlaadweerstand te verplaatsen, wordt het duty-cycle-euvel verholpen. De laadtijd, en daarmee de tijd dat de uitgang "1" is, wordt nu bepaald door P1 en R1 en de ontlaadtijd door R2. Ze kunnen dus onafhankelijk van elkaar gekozen worden. De dimensionering van de schakeling is zodanig dat een weerstandsvariatie (tussen de plus en de anode van Dl) van 2k7 naar 5k4 een variatie in de pulsbreedte van 1,0 tot 2,0 ms tot gevolg heeft. Deze weerstandsvariatie ontstaat bij het over 75° (de normale knuppel-uitslag) verdraaien van een lO-k-potmeter. De potmeter moet zo gepositioneerd worden dat in de middenstand van de knuppel en de trimhevel de weerstand 4k1 is. R1 kan in dit geval overbrugd worden. Wilt u liever een gewone potmeter toepassen en daarbij de hele slag benutten, neem dan een 2k7-type en monteer Rl in serie.
