TV met flets beeld


xinetic
 Delen

Aanbevolen berichten

Hallo allen,



Wie kan mij een beetje op weg helpen, ik heb een (ik denk) 4 jaar oude 37cm kleuren tv'tje van het merk Jubilee met philips beeldbuisje (toendertijd te koop bij de blokker).

Maar nu is langzamerhand het beeld flets geworden, dat wil zeggen als de uitzending veel licht scenes heefdt dan is het beeld heel flets en wazig, maar zodra er donkere scenes of meer kleurrijke scenes komen dan heft zich dat probleem weer op.

Ik heb ter oren gekregen dat dat mogelijk de oorzaak kan zijn van uitgedroogde elco's.

Wie kan mij een beetje theorie en tips geven waar te zoeken en in welke omgeving ik moet zoeken.

Het bij en afregelen van het contrast en helderheid en kleur doet ook geen wonderen meer in dit geval.

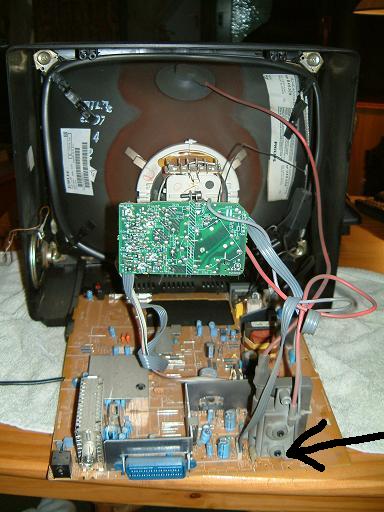

Zal even een foto toevoegen Hier


Alvast bedankt voor jullie ondersteuning.



Mijn soldeerboutje ligt al warm................

Link naar bericht
Delen op andere sites


Hoi..



Staat er nog iets in het kader bij het typenummer



b.v L6 of AA5 ...dat zijn chassis codes



En kun je het ook via Scart testen ????



In ieder geval klopt er iets niet met de klemspanning voor de grijs-trap.



Snurker (koopt altijd emmers bij Blokker) <img src="/ubbthreads/images/graemlins/angel.gif" alt="" />

( Straks zijn meer behangers nodig om OLED schermen tegen de wand te plakken)

Link naar bericht
Delen op andere sites

Citaat:
snurker lijkt mij ook een probleem van de G2 sturing niet!!.


Misschien Koostronic....bij een te hoge G2 krijg je óók schuine terugslaglijnen, maar bij een te lage G2 zou dit ook weleens kunnen ontstaan.
Dus kan onze TV bezitter eens een heel klein stukje clockwise aan de onderste potmeter van de Lijn-eindtrafo kunnen draaien en zien wat er gebeurt.

Markeer wel even de begin positie van die potmeter, dan kun je hem altijd weer in de oude situatie terug zetten.
Als je hem dus te hoog opdraait, dan krijg je die schuine streepjes !!

Succes van Snurker (Zou die zomerse zon ook een te hoge G2 hebben ??) <img src="/ubbthreads/images/graemlins/cool.gif" alt="" />

( Straks zijn meer behangers nodig om OLED schermen tegen de wand te plakken)

Link naar bericht
Delen op andere sites

Hoi Koos....gaat het weer 'n beetje



Mijn dokter zei altijd...Het beste medicijn is een stevig Belgisch biertje....en verdomd..het helpt nog steeds !!



Maarrr beste TechnoKoos...In zo'n primitief klein TeeVeetje zit echt geen Oost-West regeling, dat gebeurt bij de bolle BB's pas vanaf 63 CM of een kleine met dure Flat-Tube.



Dat vervormen van het beeld ontstaat, doordat er bij een overmatige straalstroom door de Beeldbuis, er onvoldoende afbuigstroom overblijft.

Bij duurdere TeeVee's is daar wat reserve energie en stabilisatie regeling voor bijgebouwd.

Tja aan alles hangt een prijskaartje en ik denk, dat sommige kijkers een slecht beeld nauwelijks in de gaten hebben......zeker niet op een kinderkamer !!!



Maar waar blijft onze vraagsteller met z'n type ???



Snurker (kijkt óók naar vervormde beelden op een breedbeeld !!) <img src="/ubbthreads/images/graemlins/loep.gif" alt="" />

( Straks zijn meer behangers nodig om OLED schermen tegen de wand te plakken)

Link naar bericht
Delen op andere sites

Vakantietijd?

Ik ben allergisch voor pollen en mensen die regels uitvaardigen, maar er zichzelf niet aan houden.



Amstrad650D2Mac>>TF5000PVR>>etc.>>/DB7025+/TF5300KPN,VU+Duo Moteqc2100a-schotel 1mtr-X-Cam/Aston 1.05.

Link naar bericht
Delen op andere sites

Ja, beetje laat. maar er was telkens wat tussen gekomen, ik heb even achter op de tv gekeken, maar daar staat niets op, zal hem wel even open maken om te kijken of ik hem van binnenuit kan identificeren. Ik laat nog van mij horen....uh lezen....

Link naar bericht
Delen op andere sites

Jongens, wat prachtig toch die digitale fotootjes



Vroeger moesten we zwart/wit plaatjes faxen en nu kan de dokter jouw angstaanjagende steenpuist op afstand bewonderen !!



Het is dus duidelijk een Philips produkt gebouwd in de 30ste week van het jaartal 1997 (zie deel serienummer).



Chassis een CTT-H AA



Ik weet nu wat meer en ga eens voor je zoeken in de database.



Tot horens van Snurker (helaas nog steeds met een analoge fotocamera) <img src="/ubbthreads/images/graemlins/kweetniet.gif" alt="" />

( Straks zijn meer behangers nodig om OLED schermen tegen de wand te plakken)

Link naar bericht
Delen op andere sites

Tja dacht dat ie pas 4 jaar oud was, maar nu is ie ineens 2 jaar ouder.

Hopenlijk is het niet zo'n groot probleem en ik denk dat de reparatie onkosten wel mee zullen vallen.



@snurker

Bedankt dat je wat tijd in mijn probleem wilt steken, ik wacht rustig op je antwoord af........

Link naar bericht
Delen op andere sites

Wat moet je testen.



1. R 3455/3456 elk 150 kilo ohm komen van PIN 2 LOT / Col. Lijneindtor.



2. Zener 6372 = 8v2 zit via R3371 aan Pin 38 van IC 7015



3. Test Voltage PIN 38 van IC 7015 moet +/- 1,2 volt zijn



4. Elco 2443 = 220 micro Farad 16/25 V



5. Test spanning 150 Volt op elco 2206 op Beeldbuis print.



6. De potentiometer in de lijntransformator (zie Pijl) kun je een klein beetje rechts of linksom verdraaien voor beeldtest !! (maar markeer de uitgangs positie)



Het is allemaal helaas wat technisch, maar dat is nou eenmaal niet anders.

Pas op voor hoge spanningen en probeer alles op een geïsoleerde plaats te testen !!



Snurker
