CAS interface werkt niet op AXAS M-box?


wian
 Delen

Aanbevolen berichten

Hola,



Ben nu al een tijdje aan het klooien, maar het lukt me niet om mijn AXAS M-box te voorzien van een nieuwe MM/MR versie. Ik heb eerst een poging gewaagd met het zelfbouw schema van Cammy (zie CI & CAMs), maar ondanks zeer uitgebreide controle van mijn soldeerkunsten, lukte het niet om connectie te krijgen met mijn M-box.



Ervan uitgaande dat ik een fout had gemaakt, heb ik een CAS interface gekocht en aan de hand van de aanwijzingen van Cammy een verloopkabeltje gemaakt:



cas interface - mbox

1 (TDO) - 9

3 (TCK) - 7

5 (TMS) - 5

7 (TDI) - 3

14 (GND) - 10



Helaas krijg ik nu de error: Device not recognized FFFFFFFF. Heeft iemand een idee om dit op te lossen? Ik heb verschillende versies van de CAS software gebruikt.



Meer info:

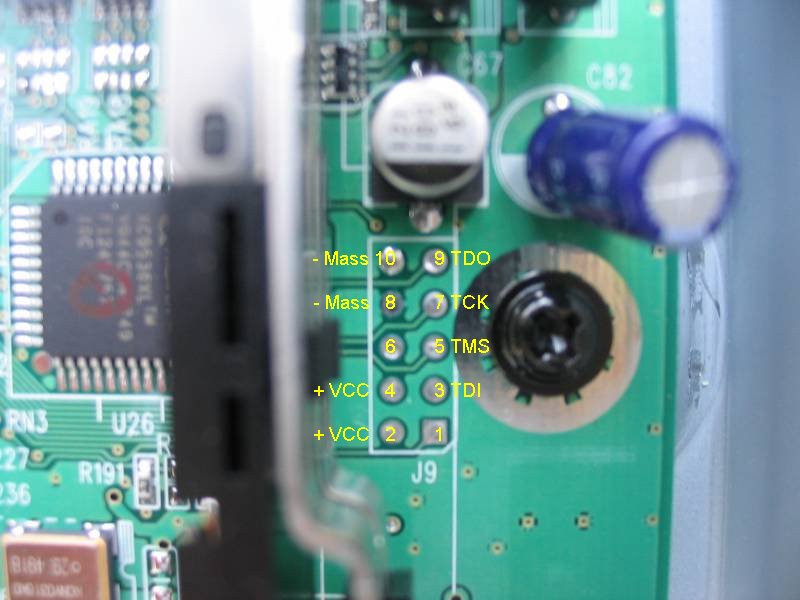

Plaatje van pin-out M-box welke ik heb gebruikt:

http://www.sat4all.com/upload/385400-M-box%2520JTAG%2520024.jpg



Iedere suggestie is erg welkom!

hobby4all

Link naar bericht
Delen op andere sites


YES!!!



Ben er zojuist in geslaagd om de embedded UCAS te voorzien van Matrix Reloaded v1.03.



Mijn eerste probleem was dat de connector niet goed contact maakte met de JTAG soldeerpuntjes op het moederbordje. Toen ik deze verving, kreeg ik netjes contact, maar traden er veel fouten op bij het lezen.



De truuk is echter, dat je alles aansluit en connect met Casstudio, maar voordat je leest of schrijft, moet je de twee connectoren naar de smartcard lezer en frontpaneel knopjes loshalen. Daarna werkt alles prima! De softemu van Matrix Reloaded v1.03 werkt ook prima samen met de ingebouwde softemu. Als MR niet de juiste sleutel heeft, pakt de interne hem op. <img src="/ubbthreads/images/graemlins/grin.gif" alt="" />

hobby4all

Link naar bericht
Delen op andere sites

  • 3 maanden later...

Wat is de aansluiting van de cas interface



Het gaat om de aansluit connector op het board van cas interface.

Wat is de pen aansluiting.

Wat is pen 1 t/m 14 en funktie.



Kan iemand mij helpen. <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />

Link naar bericht
Delen op andere sites

  • 1 maand later...
