Eindelijk is het dan zover,

het moet nog wat verder uitgewerkt worden, maar de Manhattan 5900 loopt als een speer met de matrix reloaded software in mij geval gebruik ik de mr1.02

omdat de 1.03 nogal buggy is.

1.02 is supersnel met zappen, en geeft geen enkel probleem.



Om dit te kunnen doen, ben ik nog aan uitzoeken hoe ik de sidsa kan uitschakelen, omdat anders de xilinx niet geprogged kan worden.

in mij geval de TDi pin afgekoppelt van de sidsa ivm programmeer problemen.



Maar het is inderdaad goed nieuws!!!!!





ik ga een paar dagen testen om te kijken wat de mogelijkheden zijn..

dus tot zover...





Link naar bericht
Delen op andere sites


Goed gewerkt man. <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" /> <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" /> <img src="/ubbthreads/images/graemlins/loep.gif" alt="" />

****Force 1145S, Triax 88, 2e HH Stab120, can.dig. Apple os leopard****

Link naar bericht
Delen op andere sites

Citaat:


Om dit te kunnen doen, ben ik nog aan uitzoeken hoe ik de sidsa kan uitschakelen, omdat anders de xilinx niet geprogged kan worden.
in mij geval de TDi pin afgekoppelt van de sidsa ivm programmeer problemen.



Mooi resultaat!
Werkt het nu zonder dat je Xilinxcode hebt aangepast?

Smithx
Link naar bericht
Delen op andere sites

hallo,

prima werk, maar zou het mogelijk zijn om dit nu ook eens stap voor stap uit te leggen,zo dat iedereen kan genieten van jou uitstekend werk.

dank u.

Link naar bericht
Delen op andere sites

ik zet het vanavond op het board, moet nog wat foto's maken om het makkelijker uit te leggen..

maar zorg eerst dat je een jtag hebt die werkt met het xilinx programma!!!

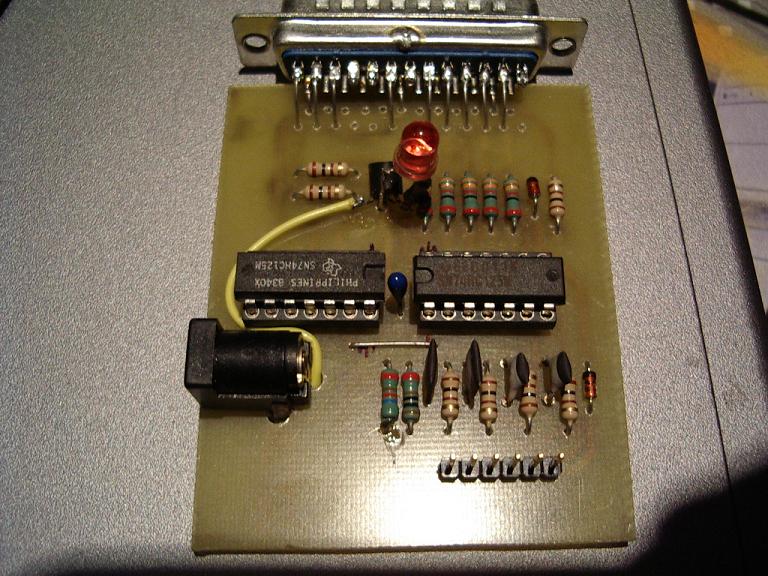

in de bijlage hier zet ik een pdf van de xilinx programmer die ik zelf heb gemaakt. met 2 74hc125.

je mag een soortgelijk schema gebruiken, maar zorg dan wel dat punt 8,11 en 12

met elkaar zijn doorverbonden op de lpt stekker, anders herkent het programma impact 5.2 de jtag niet.

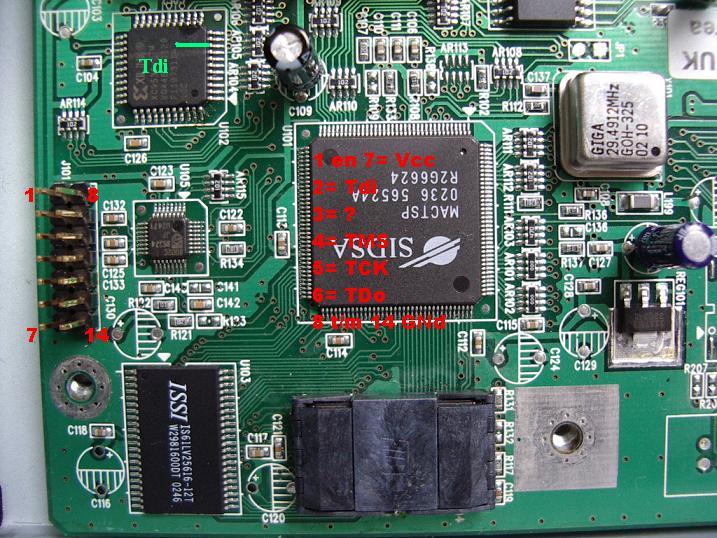

ook nog even over de TDi pin , deze moet je bij de manhattan afkoppelen van de sidsa..dit kun je het beste doen onderop het board door een spoortje van de desbetreffende pin door te krassen en later weer te repareren met een draadbrug.

zie foto

voor wie dit niet wil of kan, moet nog even wachten totdat ik een andere oplossing gevonden heb..



dit alles werd mogelijk gemaakt, door de samenwerking met CAMMY...

All the credits for Cammy


Link naar bericht
Delen op andere sites

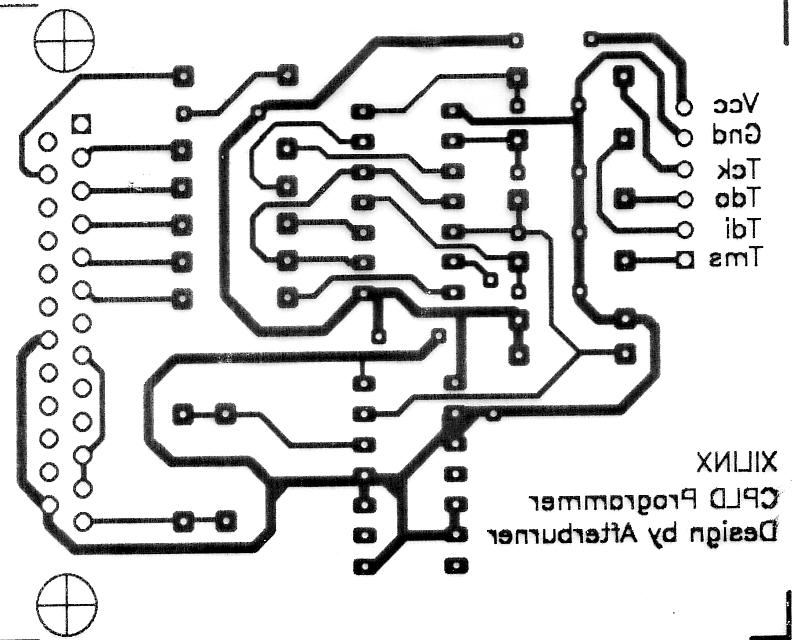

het pcb voor wei hem zelf wil maken!!!

het is wel aan te raden er een externe voeding aan te hangen van 5 volt.

Dit is heel makkelijk op te lossen door er een 78L05 bij te zetten met een voedingsplug.

ik heb het nog niet geprobeerd met de voeding van de manhattan, deze is namelijk op de jtag plug 3.3 volt zou eventueel ook voldoende moeten wezen omde 2 74hc's te laten werken.



verdere gegevens volgen


Link naar bericht
Delen op andere sites

@ Afterburner,



Petje af hoor hoe jij en Cammy dit allemaal voor elkaar hebben gekregen!

Met de hierboven geplaatste informatie moet een beetje electronicus in staat zijn de interface te reproduceren. Kun jij de benodigde componenten soms ook (los) leveren, want om mijn werk is de etsmachine tijdens de verbouwing overleden?

Mijn eigen ontvangen staat helaas al een paar weken in Zoetermeer wegens een time-shifting probleem. Misschien kunnen ze er daar gelijk een mooie toverdoos van maken. Kan hier haast niet op wachten met al die mooie berichten. Maar ja, je moet toch wat over hebben voor je hobby!



Rgtz,



Fabian

Link naar bericht
Delen op andere sites

dat je er iets voor over moet hebben is duidelijk....

maar ik ben nog steeds naar een makkelijke methode aan het zoeken om de flash van buitenaf opnieuw te proggen...

De xilinx wel maar de toschiba nog niet aan de gang...ga ik vandaag mee verder moet lukken!!!



ik bericht vandaag wel weer een keer..



grtx <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />
