Nu ook aansluitschema CAS interface voor manhattan

[Gast]

Na wat getest te hebben met een simpele jtag, het ook eens met een Cas interface geprobeerd.

Het aansluitschema is bijna identiek aan de Fortec..echter het enige verschil is dat ik de 100 ohm weerstand niet hoef te plaatsen, en dat ik de massa aansluiting niet op r138 hoef te leggen.

Zie foto!



Bij de manhattan is het namelijk nog simpeler, je hoeft alleen maar punt 1 met 2 te verbinden en de Cas aan te sluiten zoals te zien op de foto.

Ook dit werkt!!



Voor de gene die een halve flash in de toschiba hebben zitten, is het mogelijk dat het programma dat met de cas interface samen werkt niet de flash herkent...

dit is geen probleem.

Erase de flash en klik nogmaals op connect...

Je zult zien dat hij hem nu wel herkent..



Veel suc6 bij het omproggen van Ucas naar Matrix reloaded!!



@Anne.....zogauw ik iets binnen heb mail ik je..

ik heb zolang de Cas interface van een collega uit nijmegen gekregen om dit zo snel mogelijk uit te zoeken..

Ik hoop dat je ermee geholpen bent...



grtx Afterburner

[Gast]

@afterburner



Kleine correctie op je schema. Na uitvoerig proberen heb ik ontdekt dat je voor het flashen van magic naar matrix de weerstand zoals afgebeeld in het fortec schema wel nodig bent. Indien je echter alleen de dreamload loader terug wilt zetten is dit niet nodig.

Zonder weerstand schrijft hij de mr er wel heen maar met enorm veel errors en werkt deze dus niet.



Bedankt voor het meetesten en denken. <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />



Nu draaien Manhattan 5900+ met mr1.02 werkt patent zapt super snel.....

[Gast]

@afterburner



Vraagje: Bij mij doet de vh1 classic enz. het niet met de mr1.02 op de Manhattan.Heb je dit al bekeken en/of een oplossing??



[Gast]

hij geeft bij mij ook busy errors maar werkt perfect...misschien een bug in de software....ik zal nog eens wat gaan testen....

ik bericht later wel...

grtx

[Gast]

Jongens ,Rectificatie op het artikel hierboven..



Anne234 heeft ontdekt dat bij sommige modellen manhattan er problemen zijn met

de Flash...

Dus als rectificatie geld het nieuwe schema...gelijk aan die van de fortec...

Alleen de pcb indeling is iets ander geloof ik...

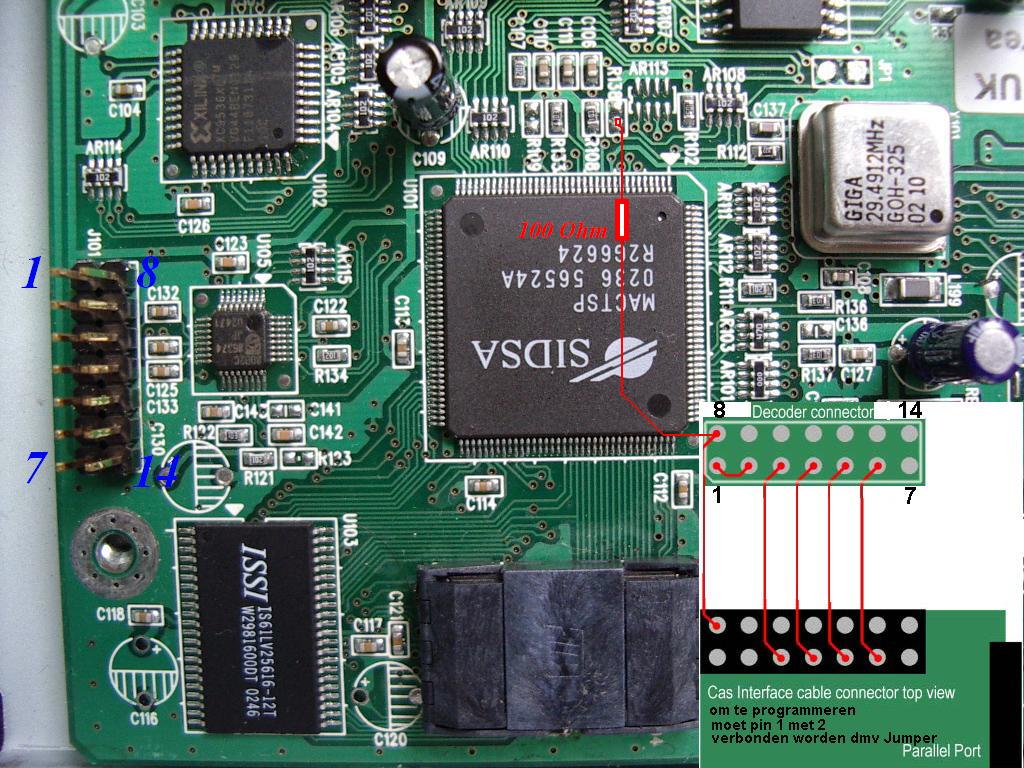

Zie foto hieronder, van een 5900 Manhattan, met de weerstand van 100ohm, om probleemloos de flash te schrijven..

Ps. de weerstand is ook hier gekoppelt aan R138 net als bij de fortec.

Met dank aan Anne234...





regards Afterburner
