VREESWIJK

[Strong 8000] SRT8000_SatTracker_V1.0

Aanbevolen berichten

Wat heb je nodig voor de SRT8000_SatTracker_V1.0



Gereedschap:

Tork bitjes of kleine roevendraaier

Soldeerboud 15watt



Materiaal:

Soldeer tin

Isolatie tape

Twee maal diode 1n4148

Draad 0,75 mm harde keren zonder mantel 15cm lang

Krimpkous 3mm rond 20cm lang



Demonteer de 5 schroeven van de boven deksel

Verwijder de stroef tussen de scart stekker

Verwijder de stroef bij de audio plug

Verwijder de moer op de antenne aansluiting



Maak de stekker van de modem los en ligt deze uit de decoder

Verwijder alle stekkers (de stekkers kunnen maar op een manier in het slot dus gaat nooit mis)

Verwijder de twee schroeven uit de print en schuif de print iets naar achter

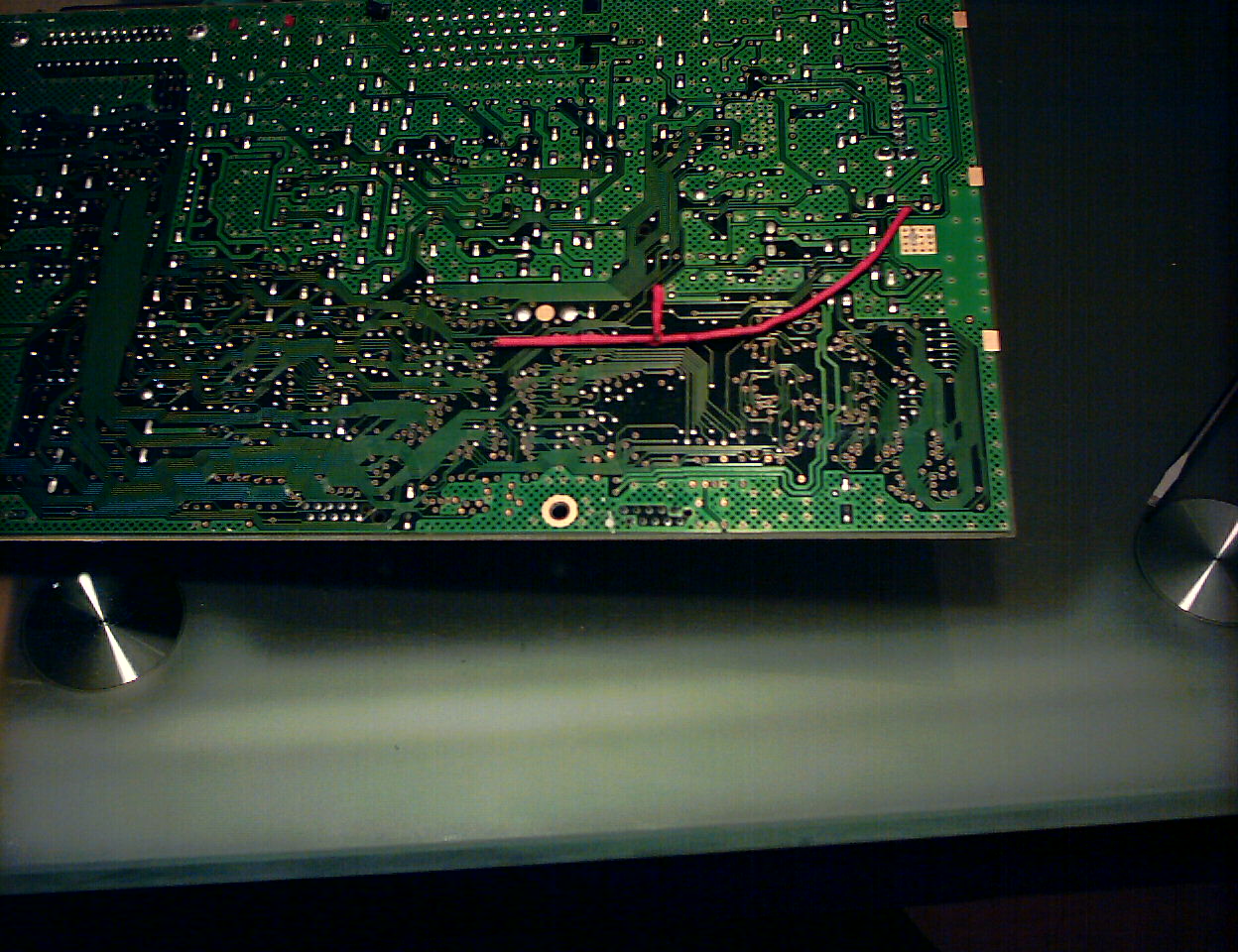

Draai de print om haal de foto er bij.



(voor een goede hechting moet je met een scherp voorwerp even de lak van de print plaat krabben zodat het koper goed zichtbaar word op de plaats waar je soldeert)





Op de tekening zie je dat er een lijn is weggekrast dit kun je doen met een scherp mesje maak de inkeping 1mm breed

In gat nr.: 1 steek je een draad van 0,75mm en soldeer deze aan beide zijdes laat de draad aan de onderzijde van de print uitsteken

( pas op dat je niet de pootjes aan de bovenzijde met elkaar verbind )



in gat nr.:2 steek je de achterzijde van de diode en soldeert deze aan twee zijdes laad de diode uitsteken aan de onderzijde

(de diode heeft aan de voorzijde een zwarte ring)



in gat nr.3 steek je de achterzijde van de diode aan de andere kant van het gat zit een cpu steek de diode in het gat tot je niet verder kan en haal hem dan iets terug en soldeer hem vast aan de onderzijde



plaats nu een stuk krimpkous over de diodes en knip de kous 2 cm te kort af maak de kous warm

plaats nu een stukje kous van 3cm over de gekrompen kous en schuif deze zover mogelijk terug

buig nu diode twee aan het eind haaks om naar de draad en soldeer de diodes aan elkaar

meet nu de lengte van de draad naar de diodes en knip deze 1 cm te lang af

plaats nu over de draad een kous die 2 cm te kort is maak hem warm en schuif hier een stuk kous over van 3cm

soldeer de draad aan de diodes

schuif de krimpkous nu tot aan het soldeer punt en maak ze warm

leg nu een stuk tape 2 cm onder het soldeer punt en plak er een stuk tape van 4cm over



























Installeer Loader 2000 op de PC



Laad vervolgens de programma’s in deze volgorde.

Firmware SRT8000_SatTracker_V1.0

Settinglijst (kanaalen lijst)

Allcam patch

Boot 20.4_Disecq.bin



Zet decoder aan en ga naar menu

Druk op 7

Zet switch nr op C

Zet position op het zelden nr als de antenne (astra 1 /position 01)

Zet acvated op YES

Zet commutation op DiSEqC 1.2



Plaats de balk op 01 en druk op B

Ga nu naar motor en silekteer de naam van je motor

Met de pijl laat je de motor draaien tot je de groene balk ziet

Druk dan op save en klaar is schotel 1 enz





De motor er zijn verschillende motoren mogelijk

SM2UNI

SM3UNI

SM2D12

SM3D12

Bij het aankopen van de motor moet je letten op de schotel diameter en de zwenk hoek



LAAT JE GEEN ANDERE MOTOR AANSMEREN

SUC6

VREESWIJK


Deel dit bericht


Link naar bericht
Delen op andere sites

Gast

Goede uitleg Vreeswijk.



De sattracker v1.0 met Seca2 support C+ Nederland heet Freedom v3.0 en staat online.





Rebel

Deel dit bericht


Link naar bericht
Delen op andere sites

ja als de schotel maar niet zwaarder is als 12 kilo



je mag geen reclame maken op de site,ik kan alleen zeggen dat hij uit ****** komt. [color:"red"] Edit M_Z: Reclame is verboden, ook in cryptografische omschrijvingen ![/color]



ik heb zelf een schotel van 80cm



je heb pm

Deel dit bericht


Link naar bericht
Delen op andere sites
Gast

Ik ook graag, kan ik ook vooruit.



gr. LS

Deel dit bericht


Link naar bericht
Delen op andere sites

begrijp ik het goed vreeswijk, ik heb nu een 88cm met 2lnb, en een monoblok (astra+hb). Dat ik 1 lnb kan weggooien, de monoblok er tussen uit, motor ertussen. En dan meer kijk/test plezier heb. Of kan ik bij een motor nog steeds met 2lnb werken.

Deel dit bericht


Link naar bericht
Delen op andere sites
Gast

hoe kom ik hier aan >>>Twee maal diode 1n4148>>>>



goettjes <img src="/ubbthreads/images/graemlins/confused.gif" alt="" />

Deel dit bericht


Link naar bericht
Delen op andere sites

friendlyguy@

je kan je tweede lnb en mono blok in de zwarte doos bij je voordeur zetten die heb je niet meer nodig.

of je moet met twee schotels gaan werken 1 met astra en hotbird en een schotel met rotor





mekk@

diodes kan je kopen in elke electronika zaak of reparatie center voor audio en tv

Deel dit bericht


Link naar bericht
Delen op andere sites

Vreeswijk, ander vraagje. Hoe snel is nu dat draaien. bv van astra naar HB met een gewone schotel. Praat je dan over 2 of 3 seconden of veel langer (bv de zap snelheid van een astra naar een hb kanaal inclusief positioneren).

Deel dit bericht


Link naar bericht
Delen op andere sites

de snelhijd word bepaald door de temperatuur buiten het type rotor en de diameter van de schotel

een schotel van 80 cm draaid sneller dan 140 cm

van astra naar hotbird in 5 sec( schotel 80cm rotor sm2d12)



ps,een dubbele lnb is altijd sneller de motor heeft 1 sec nodig voor het draaien

suc6 vreeswijk

Deel dit bericht


Link naar bericht
Delen op andere sites
Gast

hallo

ik ben die niewe SatTracker_v3 aan het laden.

maar de freedom v30.bin gaat goed de decoder gaat normaal uit als hij klaar is,maar de rest van patchallcan en die andere blijf hij op de cha mode.en geeft in het frans arret .. een fout melding

hoe kan dat?

wat doe ik fout?



<img src="/ubbthreads/images/graemlins/confused.gif" alt="" />

Deel dit bericht


Link naar bericht
Delen op andere sites

weet je zeker dat het een 8000 v20 is?



als je de SatTracker laad gaat hij uit

bij de alcam en de lijst moet je de decoder met de hand uit en aan zetten na het laden van ieder pogje

Deel dit bericht


Link naar bericht
Delen op andere sites
Gast

Eindelijk een mogelijkheid om een draaibare schotel met een strong8000 aan te kunnen sturen!

Veel sattelieten, incl Thor!!--> Doet de strong ook Conax? <img src="/ubbthreads/images/graemlins/kweetniet.gif" alt="" /> Ik hoop het........ <img src="/ubbthreads/images/graemlins/laugh.gif" alt="" /> <img src="/ubbthreads/images/graemlins/laugh.gif" alt="" />

Deel dit bericht


Link naar bericht
Delen op andere sites
