USB inbouw in TP

[Gast]

@Gorilla King: Ik laat me niet uit of ik het programma het geld waard vind. Ik vermeld alleen dat er twee verschillende programma's door elkaar gehaald worden. SETEDIT heeft hier in deze topic niets van doen.



@schotelhenky: Als je nog een 40Gb in je toppie hebt, kun je hem daarin zetten.

Bij een bekende computerboer in Rotterdam staat een 120 Gb voor € 84-89. Dus zo'n bordje heb je dan voor bijna € 50, meer dan los, de prijs staat in een eerdere posting. Als je alleen het printje nodig hebt, is het prijzig.

En dan misschien het verhaal wat ik net boven je posting vermeld hebt, dat misschien dat bord niet in een compleet IDE-bus opgenomen kan worden, met meerdere gebruikers.

[Gast]

WWW je hebt er verstand van !!

Ik krijg als het mee zit deze week printen om te testen, want mijn leveransier zegt ook

"When there is no USB connection the bridge board IDE signals are supposed to be floating (tri-state)."

Hij stuurt mij diverse soorten USB-IDE omzetters om te testen.

Groeten Jan

[Satware]

Kost inderdaad 50 EUR en dat is voor die sw een goede prijs. Ik kan nu wel de FAT zien, ik zie dus wat er aan opnames op de schijf staat. Ik krijg het met de USB print van Conradius niet aan de praat. Ik heb inmiddels een male connector aan mijn IDE kabel geknepen. Daarmee is de pinbezetting 1 op 1. Nu had ik een female omgebouwd tot male door gebruik te maken van pinnetjes van een IC tbv wirewrapping (heeft extra lange pinnetjes). Echter, daarmee krijg je dat pin 1 niet pin 1 is maar pin 2 en zo verder.



Nu ik verder aan het onderzoeken ben lijkt mijn TF te zeggen zoek het maar uit met de IDE controller. Hij ziet mijn harddisk niet meer! Het lijkt erop dat een buffer IC oid het begeven heeft door dat gehannes van mij. Ben daar niet blij mee...



Dus, gebruik in ieder geval een IDE kabel met 2 female connectoren (harddisk en je TF moederbord) en een male connector in geval dat je USB<>IDE convertor een female 40 polige header heeft.



Wie heeft het met de Conradius convertor draaien?



En heeft iemand al eerder zijn IDE bus gerepareerd? Het is SMD maar dat is voor mij geen probleem... Wie beschikt er over het schema van de TF an kan dat aan mij verstrekken?



Groeten Remco <img src="/ubbthreads/images/graemlins/smirk.gif" alt="" />

[Gorilla King]

Citaat:

@Gorilla King: Ik laat me niet uit of ik het programma het geld waard vind. Ik vermeld alleen dat er twee verschillende programma's door elkaar gehaald worden. SETEDIT heeft hier in deze topic niets van doen.

Mijn opmerking was ook niet voor jou bedoeld maar voor satware, weer een stukje naar boven, het ging mij om de prijs die je noemde. Verkeerd gelinkt dus <img src="/ubbthreads/images/graemlins/blush.gif" alt="" />. Ik vond het juist wel goed opgemerkt <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />

[Satware]

Jongens, die 50 EUR is niet het probleem. Als je de trial version hebt en de 30 dagen zijn om kun je wel de fat bekijken, datgene dus wat erop je harddisk staat. En zolang ik eea niet werkend heb kan ik daar nog even mee wachten. Ik heb de trial version geprobeerd en het werkt heel eenvoudig; stukker eruit knippen, inkorten gaat heel simpel. Dan converteren ook zo voor elkaar.



Alleen mijn ontvanger geeft nu aan als ik menu indruk, de harde schijf niet te zien. De balken RECORDING en HDD Service zijn lichtgrijs. Net alsof ik er geen schijf in heb zitten. Ik heb op dit moment alles in de oorspronkelijke staat teruggebracht en dan dus dat probleem. Ik denk dat er een driverIC oid defect is geraakt. Ik moet dat nu eerst weer fixen. Ga nu achter SMD 74LVC245AD's aan. Dit zijn de IC die je IDE bus "driven", het interface vormen.



Groeten Remco <img src="/ubbthreads/images/graemlins/smirk.gif" alt="" />

[Gast]

weet je zeker dat je ide kabels goed zijn en goed zitten?

Kan me bijna niet voorstellen dat er hardware kapot is.

Staat er 5 en 12 volt op de stekker van de hd??

[Satware]

Hallo ALAN,



Ik heb echt defecte hardware, de IDE bus kent 4 buffer IC's, 74XXX245555555. Daar is er 1 van defect denk ik. Spanning gecontroleerd en dat is prima in orde. Er is denk doordat ik de IDE kabel in eerste instantie niet op de juiste manier voorzien heb van een omgebouwde female connector een buffer kapot gegaan. Ik dacht eerst ook kan niet tot een defect leiden, is allemaal TTL niveau maar mijn menu zegt, GEEN harddisk aanwezig.

Ik heb volgende week de buffer IC's, 4 stuks, in huis en ik vervang ze allemaal. Is wel ff wat werk omdat het SMD is. Ik moet het met een hete lucht blower met speciale mond die gemaakt is op de vorm van het IC huis demonteren. Dan schoonkaken van de soldeerpads en dan de nieuwe IC's erop. <img src="/ubbthreads/images/graemlins/wink.gif" alt="" />



Maar dat lukt wel. Ik heb het schema wel al klaar en zet het nog om naar HTML zodat ie met je browser goed te bekijken is. Is een stuk overzichtelijker dan het schema wat over het net gaat.

Ik kan 'm volgende week wel even mailen.



Groeten Remco

[Gast]

Het schema van de 4000 zou ik graag hebben mocht die van mij ooit de geest geven.

Veel succes met de reparatie

[Satware]

Toetstenbord bleef hangen zie ik, het is de 74LDC245.

[Gast]

Kun je dat schema hier plaatsen als bijlage of anders via PM als je dat wilt.



Ik heb hier ook nog een kapotte 4000 staan en zonder schema bereik je niets..



groeten

[Satware]

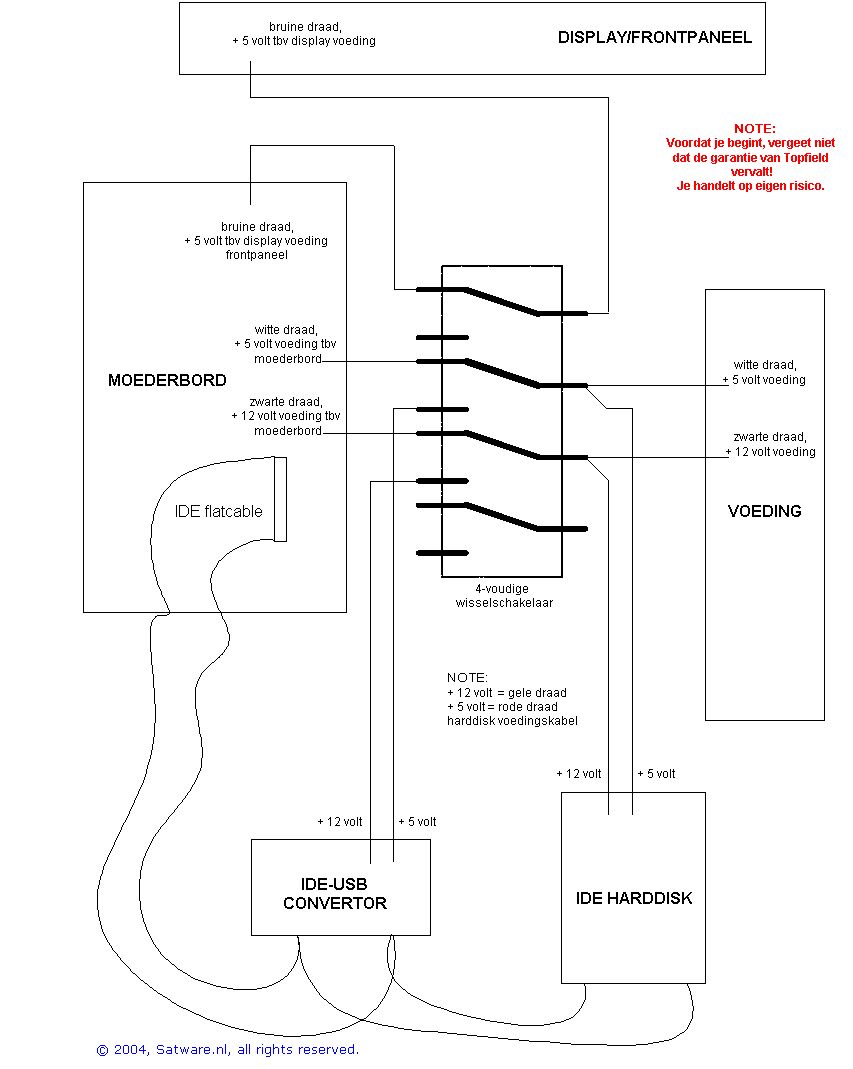

Ik vroeg juist ook om het schema van de Topfield en heb het zelf nog niet in bezit...helaas. Mijn ontvanger doet het nog niet. Wel al de octal bus transceivers eruit gehaald met een hetelucht blower die daar speciaal voor gemaakt is. Heeft mondjes die passen bij de behuizing van het betreffende onderdeel. Ik hoop ze deze week in bezit te hebben waarna ik hopelijk weer een draaiende ontvanger heb. Wel heb ik mijn schema voor de USB inbouw.



LET OP: ik heb het nog niet draaien! Dus ik moet nog nagaan of het zo in orde is...



Groeten Remco

[Satware]

Toelichting hierop:



De IDE kabel moet je zelf maken afhankelijk van het type USB convertor die je hebt. Heb je er een met een female aansluiting op je USB convertor met een female aansluiting zoals ik die heb, dan moet je aan de flatcable een male connector persen! Dan klopt de pin bezetting. Ik die connector te pakken gekregen in Delft bij een electronicazaakje. Dus je kunt een standaard IDE kabel kopen die zijn altijd voorzien van female connectoren en dan de male connector er nog bij persen. Je kunt 'm daarna ook inkorten, dus een van de female connectoren met een stuk kabel eraf halen omdat die connector overbodig is geworden.



Je kunt kijken op http://www.interfacebus.com/Design_Connector_IDE.html

voor nadere info mbt de IDE bus.

(Is geen commerciele link)

[Satware]

http://www.interfacebus.com/Design_Connector_IDE.html



Nog een keer want de link hierboven lijkt niet te werken...

[Gast]

Satware)



Goed schema heb je geplaatst. <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />

Voor velen word het nu wat duidelijker. <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />

Alleen moet je de receiver aan/uit schakelen als je van de HD naar de USB/fireware gaat. <img src="/ubbthreads/images/graemlins/frown.gif" alt="" />



Wat jij nu plaatst had ik zelf ook al getest en werkt goed d.m.v. schakelaartje (bij mij aan de voorkant=makkelijker) <img src="/ubbthreads/images/graemlins/grin.gif" alt="" />



Ben nu bezig te zoeken naar een goede controller om dus NIET om te switchen. <img src="/ubbthreads/images/graemlins/grin.gif" alt="" />



Alle info is natuurlijk welkom <img src="/ubbthreads/images/graemlins/lezen.gif" alt="" />



gr

[Satware]

Ik denk dat dat niet mogelijk is. Wel kan je bijvoorbeeld als je geen gebruik maakt van de 12 volt aansluiting van je ontvanger een relais aansturen ter vervanging van de schakelaar. Dan onder een kanaal programmeren die je selecteerd als je met de USB wil werken en dus onder de programmering van dat kanaal de 12 volt actief maakt.



Kan het met afstandbediening. Omdat je ontvanger een host is zoals je pc dat ook is denk ik niet dat het anders kan. Of iemand heeft inmiddels andere ervaringen, deel ze!



groeten remco <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />
