De 4 pinnetjes onder de oslink

[Norman]

Ik ben bij de laatste keer patchen de 4 pinnetjes aan de onderzijde van mijn Oslink kwijt geraakt,ik heb diegene opgebeld en hij vertelde me dat de pinnetjes niet in zijn ontvanger zitten.

Waar kan ik deze pinnetjes kopen cq misschien wel zelf maken.

[Zilverster]

@Norman,



Mocht je niets kunnen krijgen, PM mij dan maar een keer een adres waar naar toe te sturen, gr.



Zilverster.

[Zilverster]

@Norman,



Enveloppe is vandaag op de post gegaan via pttpost, morgen of overmorgen zal je hem wel in je bus krijgen en vooral niet denken <img src="/ubbthreads/images/graemlins/kweetniet.gif" alt="" /> , wat is dat dan <img src="/ubbthreads/images/graemlins/confused.gif" alt="" /> , met dank aan mijn sponsor <img src="/ubbthreads/images/graemlins/grin.gif" alt="" /> , gr.



Zilverster.

[Guest]

@Norman,



Is dit de oslink type waar het om gaat?





De lengte van de pinnetjes zijn 15 mm.

De pinnetjes op de printplaat zijn afkomstig uit ic-voetjes.

Vriend Zilverster zoek morgen verder om pinnetjes te krijgen die hier oppassen.

[Zilverster]

@Yngwie,



Je hebt het al wel door zeker, wordt weer een drukke dag morgen, op het werk <img src="/ubbthreads/images/graemlins/blush.gif" alt="" /> <img src="/ubbthreads/images/graemlins/blush.gif" alt="" /> <img src="/ubbthreads/images/graemlins/blush.gif" alt="" /> <img src="/ubbthreads/images/graemlins/grin.gif" alt="" /> , gr.



Zilverster.

[Zilverster]

@Norman,



Probleem opgelost, de zaak gaat vandaag op de post en als je geluk hebt is het morgen binnen. Het zijn 10 pinnetjes die aan elkaar zitten, je moet ze zelf maar even los knippen of zagen, dan heb je ook nog een setje over voor als het nog eens mis gaat <img src="/ubbthreads/images/graemlins/biggthumpup.gif" alt="" /> , gr.



Zilverster.

[Johan45]

@ Zilverster



Zijn die ic pennen in elke computershop te koop.



De pennen van mijn Oslink zijn wel niet weg, maar vertonen duidelijk al slijtage.

[Zilverster]

@Johan45,



De IC voetjes zitten onder op de print gesoldeerd en het geen er boven op gedrukt wordt heet Wire wrap, standaard met 10 pinnetjes en kan je zelf op aantal maken, evt. een lengte van 6 waar van van 1 kant een pinnetje moet worden verwijderd omdat op deze plek bij de Philips ontvanger een stukje metaal zit. Of e.e.a. in een computer shop te krijgen is vraag ik mij af, je zult misschien beter bij een electronica zaak kunnen gaan kijken, gr.



Zilverster.

[Johan45]

OK, thanks



Weet ik dat ook weer. <img src="/ubbthreads/images/graemlins/grin.gif" alt="" />



Citaat:

(citaat uit de Vrije Encyclopedie)



Wire-wrap



Wire-wrap is een aansluitmethode die vooral op connectoren uitgevoerd wordt of voor het bouwen van prototypes van elektronische schakelingen. De connector of ander aansluitstuk is voorzien van vierkante aansluitpinnen, van ongeveer 0,5 x 0,5 millimeter.



Het principe is dat de aansluitdraden met een kleine draaddoorsnede, rond de aansluitpinnen op de connector of aansluitstuk gewikkeld worden. Vandaar de naam wire-wrap (draad-wikkelen). De gestripte ader klemt op de scherpe hoeken van de pin, hierdoor komt de draad vast te zitten en wordt de elektrische geleiding gegarandeerd. Deze verbinding is eventueel losneembaar door het aansluitdraad in tegenovergestelde richting terug te draaien.



Voor het maken van betrouwbare verbindingen gebruiken we een gereedschap waar we de ontblote (ongeveer vier cm) geleider insteken. Het gereedschap maakt met de geleider een roterende (wrap) beweging rond de aansluitpin. Zo wordt een goede aansluiting van de geleider rond de aansluiting gemaakt.



Dit systeem wordt niet gebruikt om grote vermogens aan te sluiten.

[Zilverster]

@Johan45,



Beter had ik het niet kunnen omschrijven, bedankt voor het plaatsen, het klopt n.l. precies <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" /> , gr.



Zilverster.

[Norman]

Supper erg bedank Silverster <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />

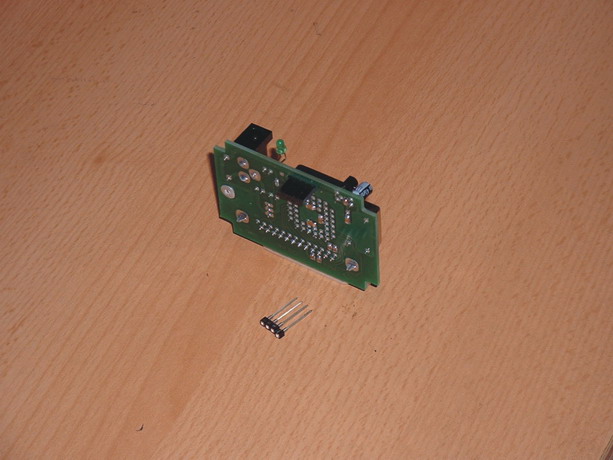

Ik heb en bijlage met foto geplaatst, de 4 pinnetjes heb ik van Zilverster ontvangen, maar zoals je ziet zit er bij mij op de print een blokje met 4 gaatjes waar je weer een blokje met 4 pinnen behoord in te drukken.

Ik had namelijk een blokje met vier pinnetjes bijna gelijk aan die van Zilverster maar bij mij zat het blokje in het midden van de

Norman

[Zilverster]

@Norman,



Als je de foto van mijn Oslink bekijkt, zouden de pinnetjes zeker moeten passen, zoals je zelf omschreef dat de isolatie bij jou in het midden van de pinnetjes zat zou je dit kunnen gaan vervangen door als extra krimpfolie er om toe te maken om evt. kortsluiting te voorkomen. Nodig is dit niet, ik zou e.e.a. gaan inkorten tot 4 pinnetjes en een los pinnetje (zie foto), dan heb je in iedergeval een setje op reserve en ja, geweldige sponsor he <img src="/ubbthreads/images/graemlins/biggthumpup.gif" alt="" /> , mag helaas geen reclame maken <img src="/ubbthreads/images/graemlins/wink.gif" alt="" /> , gr. en succes



Zilverster.
