Weersatelliet onvangst.

[hux5400]

Heb al een ouwe scanner ubc 100xlt nu de antenne ....

die ik zelf wil maken maar weet ff nog niet hoe...

gr...hux5400

[view]

Hallo,



zoek op google naar "turnstile antenna"



Succes met bouwen <img src="/ubbthreads/images/graemlins/smile.gif" alt="" />

[oudeis]

Als je zelf een antenne wilt maken, zoek dan eens met Google op 'diy qfh'. Dan krijg je een hele lijst met hits, waar wordt uitgelegd hoe je zelf (het diy - do it yourself gedeelte) een QFH antenne kunt maken. Is niet duur, maar kost alleen wat moeite en tijd.



Als je met een gewone scanner werkt, dan loont het meestal om een discriminator uitgang aan te brengen. Daarmee tap je het ongefilterde audiosignaal af, dus voordat het door een aantal filters gaat om het geluid verstaanbaarder te maken. Zo'n uitgang is overigens altijd erg nuttig zodra je het geluid via je pc wilt gaan analyseren, zeker als er digitale data op zit. Bijvoorbeeld het ontvangen van pagers/semafoon/buzzers gaat dan een stuk beter.



- Ruud

[hux5400]

kijk zo kom ik alweer een stuk verder ..

bedankt mensen......

gr..hux5400

[rommelaar]

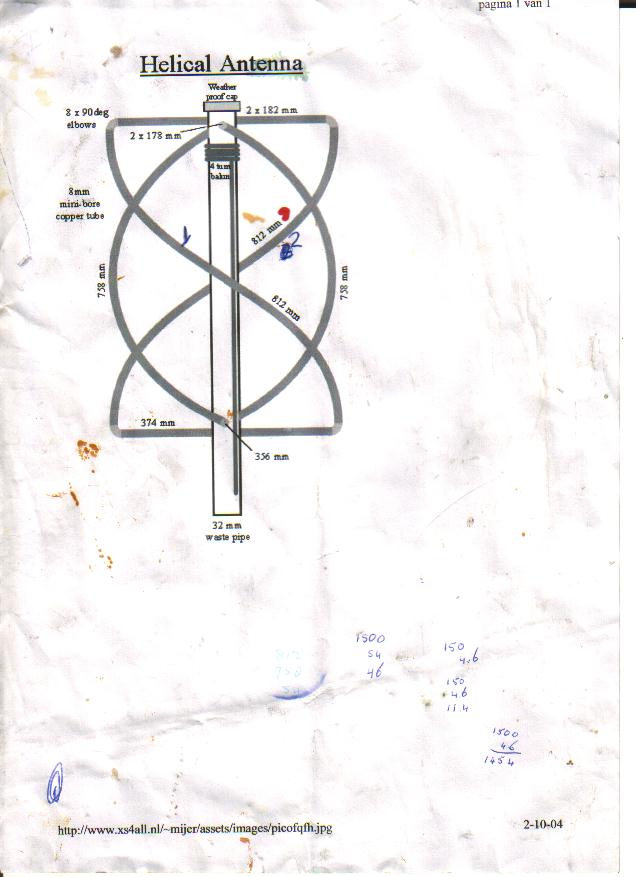

Stuur hierbij even een votje van een helical antenne voor zelfbouw.Dit is gemaakt van koperpijp 12 cm.Let wel op dat de maten van de gedraaide radialen gebogen maten zijn.Dus meet ze niet recht en ga ze dan buigen want dan zijn ze te kort.stuur het schema bij .Als er vragen zijn hoor ik het wel

Cees

[rommelaar]

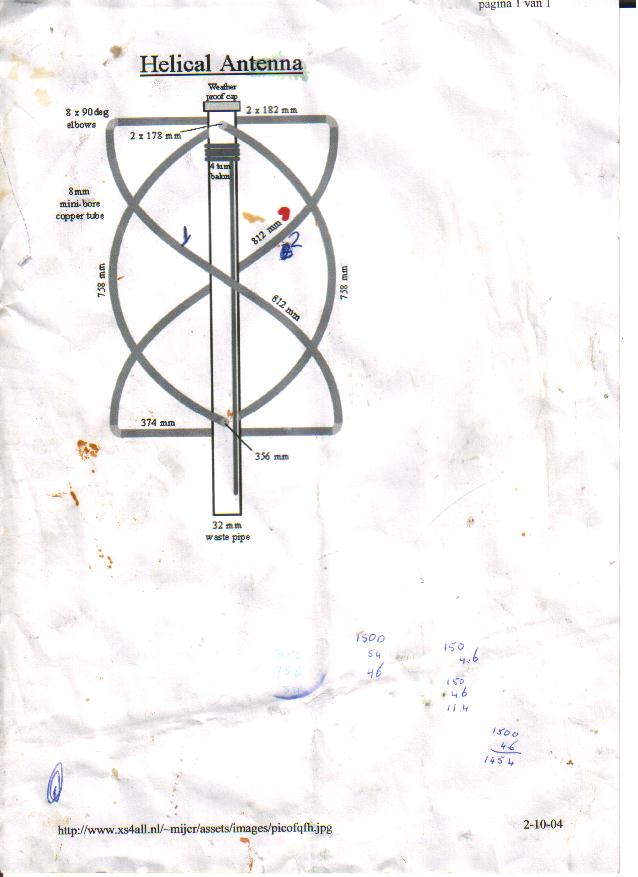

1000 maal sorry .Vergeten bijlage mee te sturen maar hier is hij dan.

[hux5400]

ff vraagje wat is een discriminator uitgang ???voor scanner

hux540.............

[rommelaar]

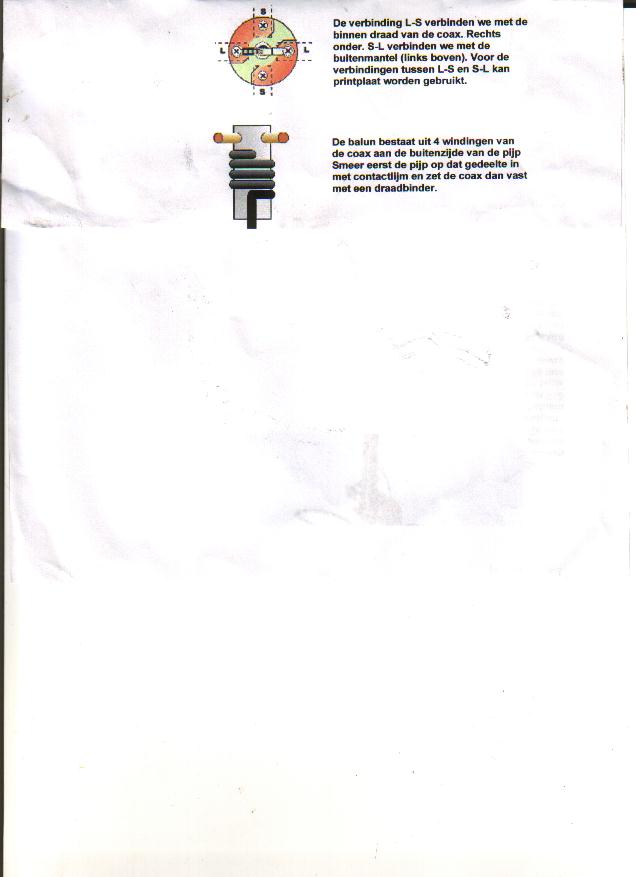

hier nog even een schema van de aansluiting van de coax kabel aan de radialen + de balon.Vergeet niet voor je de boel in elkaar gaat zetten de uiteinden van de koperpijp te vertinnen daar heb je veel gemak van als je in de pvc pijp gaat solderen.

succes Cees

[hux5400]

hey bedankt Rommelaar....

we komen er wel hahhahah



gr..hux5400

[oudeis]

Je scanner bestaat uit 2 delen, het ontvangstgedeelte en het audiodeel. Dat laatste deel bevat audiofilters en versterkers om het geluid wat uit de luidspreker komt verstaanbaar te maken, en te ontdoen van ruis etc.

Hierdoor komen vooral hogere frequenties niet goed meer door. Dit is funest wanneer je je scanner op de pc aansluit om digitale signalen te verwerken.



Wil je dus goed gebruik maken van je pc en een scanner, dan moet je het geluid aftappen voordat het door de audiofilters gaat. Dat gebeurt dus door de audiouitgang van de processor van je scanner af te tappen, en die chip wordt ook wel de discriminator genoemd.



Zoek maar eens op Google naar 'discriminator uitgang'.



- Ruud

[hux5400]

Gezocht en gevonden nooit eerder van gehoort maar echt top.

bedankt oudeis.....

gr...hux5400

[Gast]

Heb al langer geleden een Wraase wfx 666 gekocht.

Was ooit de mercedes onder de weersat foto fax-ontvangers

Ik keek met plezier naar 137 khz om daar weerfotos en DPA te bekijken

De duitse pers zond fotos die een paar uur later op het journaal te zien waren

Was een kick om die de ochtend al te hebben ontvangen

Heb ze nog wel ergens op een cassette bewaard, maar ja dat was toen he......



Overigens is de wraase ter overname / ruil bij interesse PM

[rommelaar]

bedankt voor de uitleg oudeis,dat wist ik niet.

Kan je toch zien hoe fijn het is van andere ook weer tips te ontvangen.

ga die scanner morgen meteen even bewerken.

Toppie Cees

[hux5400]

Kan je met een analoge sat-tuner ook weersatelieten ontvangen........

kan je daar ook die mooie plaatjes mee ontvangen dan....?

gr..hux5400

[rommelaar]

Nee hux was het maar waar.Hij moet scannen omdat de div.Weersats op verschillende frequenties hun signalen sturen en dat zijn dus geluids signalen.

groeten Cees
