Aansluiten kabel BD32 Interface

[Gast]

Hallo,



Hebben hier mensen ervaring met het aansluiten van de BD32 Interface en meer specifiek het aansluiten van de 10 polige kabel, voor de decoder weet ik dat connector 10 de rode ader is maar op de Interface vertrouw ik het niet ;

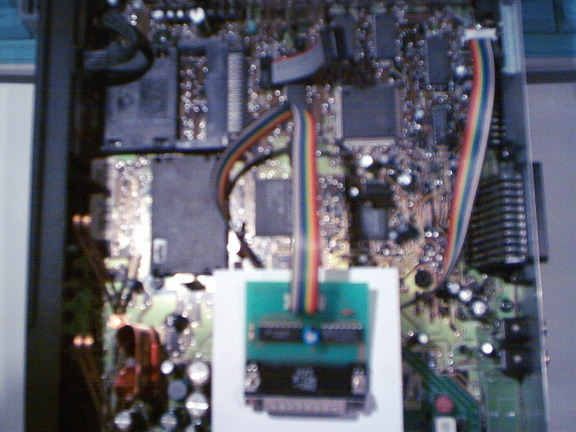

Bekijk anders de huidige aansluitingen via bijlage,



Ps: géén reactie's van " ikdenk dat het zo moet" want denken kan mijn BDM van mijn nokia 9500 kosten <img src="/ubbthreads/images/graemlins/wink.gif" alt="" />



Alvast bedankt,

[percies]

Ik denk <img src="/ubbthreads/images/graemlins/loldev.gif" alt="" /> dat je deze vraag in het nokia forum moet plaatsen, daar zitten vast wel mensen tussen die zo nu en dan een bootloader (hebben) vervangen.

[Gast]



Goed kijken dan zie je hoe het moet.

[comtech]

Citaat:

Goed kijken dan zie je hoe het moet.

Is ie mooi of niet, als dit niet duidelijk is. <img src="/ubbthreads/images/graemlins/biggthumpup.gif" alt="" />

Grtz, comtech.

[Ome Merde]

pin-1 richting plaat is altijd goed ...





merDe

[trust]

Zo te zien zijn ook alle andere connectors in gebruik . <img src="/ubbthreads/images/graemlins/biggthumpup.gif" alt="" />

[Gast]

Citaat:

Citaat:

Goed kijken dan zie je hoe het moet.

Is ie mooi of niet, als dit niet duidelijk is. <img src="/ubbthreads/images/graemlins/biggthumpup.gif" alt="" />

Grtz, comtech.

Deze kabel misschien wel , maar je hebt er niet véél aan als je een kabel hebt zoals in mijn bijlage, ze spreken over de rode ader op Pin 10 plaatsen op onze Mod (AlanS) zijn foto staat deze andersom ....... over verwarring gesproken ....ooit al eens een vliegende nokia 9500 gezien <img src="/ubbthreads/images/graemlins/confused.gif" alt="" />

[trust]

Als je naar de afbeelding van Alan kijkt , zie je dat de meest linkse ader aan de BDM , verbonden is met de aansluiting die het dichts bij de achterwand van de Nokia zit .

En zo zit ie ook bij jouw afbeelding .

[comtech]









....... over verwarring gesproken ....ooit al eens een vliegende nokia 9500 gezien <img src="/ubbthreads/images/graemlins/confused.gif" alt="" />



Als je naar de afbeelding van Alan kijkt , zie je dat de meest linkse ader aan de BDM , verbonden is met de aansluiting die het dichts bij de achterwand van de Nokia zit .

En zo zit ie ook bij jouw afbeelding .



Ja dat dacht ik ook en daar gaat de Nokia echt niet van vliegen hoor. <img src="/ubbthreads/images/graemlins/confused.gif" alt="" />



Grtz, comtech.

[Gast]

ff terug als je een selftest doet komt er dan ook B2.00bmc op de display nadat je B2.00uns hebt geplaats viaBootlock - prog ?



greetz,

[metropar]

als je boot 2.00uns hebt geplaatst moet hij deze ook aangeven anders

staat hij er niet goed in jumper geplaats bij verwijderen van oude boot

en plaatsen van nieuwe?

na plaatsen nieuwe boot jumper verwijdert?



gr metropar

[Gast]

Citaat:

als je boot 2.00uns hebt geplaatst moet hij deze ook aangeven anders
staat hij er niet goed in jumper geplaats bij verwijderen van oude boot
en plaatsen van nieuwe?
na plaatsen nieuwe boot jumper verwijdert?

gr metropar

Hi,

Jumper was ik vergeten te verwijderen maar helaas krijg ik de zelfde boot gegevens B2.00bmc grrrrr....

[metropar]

probeer het volgende eens jumper plaatsen bootblock minimaal

4 keer achter elkaar erase daarna 2.00uns erin zetten en dan jumper eraf

waarna de box op nieuw aanzetten (save settings)

succes



gr metropar

[Gast]

Citaat:

probeer het volgende eens jumper plaatsen bootblock minimaal
4 keer achter elkaar erase daarna 2.00uns erin zetten en dan jumper eraf
waarna de box op nieuw aanzetten (save settings)
succes

gr metropar

Als ik op Press Button To Connect klik gaat mijn display uit, en krijg ik,een error op mijn pc scherm BDM_FAULT_POWER in module Read BDM
Check the cable and Power on your D-Box/mediamaster

Nu zit ik er wel in maar de Memory blokjes onderaan staan 2 Gele vraagtekens

daar onderaan staat connected, als ik op erase Bootblock uitvoer krijg ik een pop-up met Rode cirkel met wit kruis en ReadBDM - OK
wat is er loos?

greetz

JP,

[metropar]

kabel goed aangesloten op connector ?

goede parralelpoort ingesteld?

probeer eens met de portdelay van bdp115( bdwin32) in te stellen op 700

en kijken of je dan wel goede verbinding hebt

probeer anders deze versie eens



gr metropar
