[Pioneer] Uitlezen kanalenlijst

[san]

Misschien zie ik iets over het hoofd of zo maar

maar ik krijg het niet voormekaar om de kanalenlijst uit de pioneer 110 te lezen.

Volgens de beschrijving zou het als volgt moeten,



De beschreven methode geldt voor de firmware van euromuis in een Pioneer.

Bij een Philips zitten misschien in de decoder de instellingen op andere plaatsen, maar dat verwacht ik niet.



Uitlezen decoder met MES.

1 - Verbind decoder en pc met een serieële kabel.

2 - Start MES op.

3 - Ga naar Extra's, RS communicatie.

Nu krijg je een klein schermpje met stappen (1 t/m 7)

4 - Klik volgende

5 - Kies de juiste compoort en zet snelheid op 115200

6 - klik volgende

7 - Menory dump staat nu gekozen

8 - Klik volgende

9 - Klik op pijltje (driehoekje) en kies je ontvanger (De juiste instellingen worden niet ingevuld.[VAN MIJ DE 1530 is 6000000 ?]) Evt naam van bestand van dump.bin aanpassen.

10 - Klik volgende

11 - Ga in je decoder naar menu+77 => +, menu, 7, 7 (compoort-serial aan).

12 - Vink "klaar" aan

13 - Klik volgende

MES leest nu de kanalenlijst compleet uit



duidelijk alleen waar zit menu 7,7

ik zie alleen maar menu 4 1 D

en dan gebeurt er niets.

[Gast]

Citaat:

11 - Ga in je decoder naar menu+77 => +, menu, 7, 7 (compoort-serial aan).
12 - Vink "klaar" aan
13 - Klik volgende
MES leest nu de kanalenlijst compleet uit

duidelijk alleen waar zit menu 7,7
ik zie alleen maar menu 4 1 D
en dan gebeurt er niets.

Er staat "menu+77 => +, menu, 7, 7 (compoort-serial aan)"
Dat is dus het plusmenu (via de + toets), daarna de menu toets en als laatste kies via toets 7 de optie compoort-serial aan, de rest zo laten staan.

Zo werkt het uitlezen van de kanalenlijst uit je decoder.

De optie via het hoofdmenu 4,1,D is voor uploaden van de kanalenlijst van de computer naar de decoder.

Grts, euromuis

[san]

Omdat ik er zo snel niet achterkwam (bedankt trouwens @euromuis)

ben ik aan het klooien gegaan met een fun6 om zo de kanalen naar de pc te halen en de lijst te bewerken.

Uiteindelijk is dat volgens mij gelukt dat kan ik nu niet zien.

Want ik kan in geen enkele doc vinden hoe ik nu die servicekaart waarop alles is ingelezen

de kanalenlijst naar een map op de pc kan zetten zodat ik de lijst kan bewerken met mes 2.51

om daarna weer terug te zetten naar het funkaartje om deze weer in de pioneer terug te zetten.

Ik zal er wel weer over heen hebben gekeken in het forum zag vanalles over een kanalenlijst behalve een uitleg.

[Gast]

@San



Ik wil het wel uitleggen hoor, maar waarom moeilijk doen als het via MES een stuk eenvoudiger en vooral sneller kan.



Grts, euromuis

[san]

Hoi,

via een fun6 gaat het toch sneller ?

Het stond zo op de kaart geen kabels meer nodig

maar alleen zit me suf zitten zoeken hoe ik nu die kanalenlijst ga uitlezen en bewerken op de fun.





Citaat:

@San



Ik wil het wel uitleggen hoor, maar waarom moeilijk doen als het via MES een stuk eenvoudiger en vooral sneller kan.



Grts, euromuis

[Gast]

Citaat:

Hoi,
via een fun6 gaat het toch sneller ?
Het stond zo op de kaart geen kabels meer nodig

Nee hoor, helemaal niet sneller, super traag zelfs t.o.v. MES.
Het uitlezen van de kanalen naar een servicekaart gaat traag en wel zonder kabels, maar het uitlezen van de kaart naar je computer kan alleen maar m.b.v. een kaartlezer/schrijver b.v. een Mastera en een serieelekabel, het programma wat je daarvoor nodig hebt is downloader v2.8 (of hoger)

Het terug zetten van de kanalenlijst van je computer naar de kaart doe je weer via de kaartlezer/schrijver met een serieele verbinding en het programma downloader.
Daarna moet je de kaart in je decoder stoppen en inlezen, wat ook traag werkt.

Een hoop handelingen dus.

Met Mes is het een kwestie van uitlezen via een seriele kabel, bewerken en vervolgens weer terugzetten in je decoder, klaar.

Ik wil wel een handleiding maken, maar ik moet dan zelf weer eens gaan kijken hoe ik dat destijds precies gedaan heb, het is mogelijk maar hoe?

PS ik gebruik de servicekaart ook, maar alleen maar om de andere decoders uptodate te houden met EMU gegevens, die niet bij mijn computer staan.

Grts, euromuis

[Gast]

hoi,,,uitlezen gaat als volgt:zet eerst je ontvanger aan en druk op + en dan menu,dan op 7 cam/emu informatie en dan 7 compoort,,en zet serial aan,,,dat gedaan start je mes op!!!!mes opgestart ga nu naar extra klik erop en je ziet bijna onderaan RS communicatie,,,klik die aan en je komt in de 7 stappen menu!!bij stap 1 volgende stap 2 volgende kijk wel even of de poort op com 1 staat en de snelheid op 115200 als jew bij stap 3 bent kijk of hij op memory dump staat druk op volgende...bij configureer:dump zie je rechts bij hex een kliene drie hoekje op de kop klik die aan en zoek jouw type decoder op en klik aan,,,nu dat gedaan is volgende,,vink nu klaar aan,,en druk volgende de data wordt nu uitgelezen (zorg wel dat je seriale kabel is aangesloten voordat je begint????)



afz bobejaans

[san]

Ik ben in bezit van een mastera 3 en een fun6

het is misschien wel een stuk langzamer maar het is wel een stuk handiger

ik hoef dan niet de ontvanger los te koppelen mee te nemen naar huis daar weer aansluiten.

Nu kan ik de ontvanger laten waar hij is.

Stop het kaartje erin upload de gegevens naar het kaartje

prak hem thuis in de mastera bewerk de kanalenlijst en neem het kaartje weer mee terug.

Tenminste dat was mijn bedoeling.



Citaat:

Citaat:

Hoi,

via een fun6 gaat het toch sneller ?

Het stond zo op de kaart geen kabels meer nodig



Nee hoor, helemaal niet sneller, super traag zelfs t.o.v. MES.

Het uitlezen van de kanalen naar een servicekaart gaat traag en wel zonder kabels, maar het uitlezen van de kaart naar je computer kan alleen maar m.b.v. een kaartlezer/schrijver b.v. een Mastera en een serieelekabel, het programma wat je daarvoor nodig hebt is downloader v2.8 (of hoger)



Het terug zetten van de kanalenlijst van je computer naar de kaart doe je weer via de kaartlezer/schrijver met een serieele verbinding en het programma downloader.

Daarna moet je de kaart in je decoder stoppen en inlezen, wat ook traag werkt.



Een hoop handelingen dus.



Met Mes is het een kwestie van uitlezen via een seriele kabel, bewerken en vervolgens weer terugzetten in je decoder, klaar.



Ik wil wel een handleiding maken, maar ik moet dan zelf weer eens gaan kijken hoe ik dat destijds precies gedaan heb, het is mogelijk maar hoe?



PS ik gebruik de servicekaart ook, maar alleen maar om de andere decoders uptodate te houden met EMU gegevens, die niet bij mijn computer staan.



Grts, euromuis

[Gast]

@San

@Anderen die belangstelling hebben.



Bij deze de gebruiksaanwijzing:

Zie bijlage: Uitlezen Servicekaart.zip om te printen.



Het uitlezen van een servicekaart naar een bestand met behulp van een kaartlezer/schrijver (b.v. Mastera), een seriële kabel en het programma downloader v2.8 (of hoger)



Reden: om de kanalenlijst te bewerken en weer terug te zetten via de servicekaart in je decoder.



Sluit de Mastera aan via een seriële kabel op je computer.

Start het programma downloader.

Klik op de tab “File” en kies “2Fun”.

Voor het uitlezen van een Fun6 kaart klik op 24LC1024

Vink aan in het middelste vak wat je van de kaart wil lezen, kies altijd TCS, TPT en TSR voor alleen de kanalenlijst, maar doordat het hier gaat over een Fun6 kaart vink het vakje EMU ook aan, (dat kan omdat het geheugen van de Fun6 kaart groot genoeg is om alles in een keer uit te lezen)

Klik nu onderaan in het middelste vak op “lees”

Klik daarna op “open poort” (als de verbinding klopt, zie je een reeks met getallen verschijnen)

Klik daarna in het middelste vak op “van eeprom”

De gegevens worden nu van de kaart gelezen.

Na het uitlezen krijg je een popupscherm, links boven aan dat scherm zie je de tekst “TCS” en in het vak 0 t/m 7 empty (dat zijn de segmenten of blokken van de kanalenlijst)

Voor het maken van een kanalenlijst 1530 ga je als volgt te werk:

De bovenste regel “0-empty” NIET gebruiken !!! (voor deze kanalenlijst)

Selecteer de regel “1-empty” (voor de blok TCS) en klik op “kopieer sectie”

Selecteer de regel “2-empty” (voor de blok TPT) en klik op “kopieer sectie”

Selecteer de regel “3-empty” (voor de blok TSR) en klik op “kopieer sectie”

Selecteer de regel “4-empty” (voor de blok EMU) en klik op “kopieer sectie”

Alle vier de segmenten (blokken) TCS, TPT, TSR en EMU zijn nu gekopieerd.

Klik nu op “sla kanalenlijst op als bestand” dat zie je staan onderaan in het rechter vak, door de NL vertaling is de tekst niet volledig te zien.

In het volgende scherm kies een naam en plaats om de uitgelezen kanalenlijst op te slaan.

Als laatste klik op “sluit poort/stop”



NB. Het is ook mogelijk om dit te doen m.b.v. een Fun5 kaart, maar door het beperkte geheugen van de kaart moet je procedure herhalen n.l. eerst de segmenten (blokken) TCS, TPT en TSR en de procedure herhalen voor de EMU.

( Kies voor het gebruik van een Fun5 kaart in downloader (2Fun) voor de eeprom 24LC512 )



LET OP !!!!!

Het gaat hier over de kanalenlijst voor de Pioneer 1530,

de indeling (segmenten / blokken) voor de lijsten 1430, 1630 en 1730 zijn anders, dus de procedure is ander dan hierboven omschreven.

Selecteer de regel “0-empty” (voor de blok TCS) en klik op “kopieer sectie”

Selecteer de regel “1-empty” (voor de blok TPT) en klik op “kopieer sectie”

Selecteer de regel “2-empty” (voor de blok TSR) en klik op “kopieer sectie”

Selecteer de regel “3-empty” (voor de blok EMU) en klik op “kopieer sectie”

De kanalenlijst lengte die gemaakt wordt is 512 Kb, dat is goed voor de 1430, maar voor de 1630 en de 1730 is dat anders:

voor de 1630 MOET dat zijn 320KB en voor de 1730 MOET dat zijn 256Kb.

Als je deze kanalenlijst (na bewerking) weer terug zet op de service kaart is de grootte van het bestand niet belangrijk, maar als je deze kanalenlijst in je decoder gaat zetten via MES of Pionero heb je een probleem omdat dan de bootloader van de decoder wordt overschreven, de decoder is dan dood.



Suc6,

Grts, euromuis

999001-UitlezenServicekaart.zip

[san]

Bedankt @euromuis

Het is me nu één of 2keer gelukt om de kanalenlijst naar de fun6 te zetten.

Als ik nu de kaart in de ontvanger doe en ik probeer de kanalenlijst naar de fun6 te schrijven blijft hij zeggen "een momentje a.u.b. .... "

Ik kan dan niets doen druk ik op A terug naar menu gaat dat ook niet hij staat dan volgens mij vast of zo.

Alleen door helemaal uitzetten van de ontvanger kan ik weer verder.

Heb geprobeerd om een file op de fun6 te zetten geen probleem werkt gewoon.

Heeft iemand enig idee wat dit kan zijn.



Probleem gevonden <img src="/forums/images/graemlins/laugh.gif" alt="" />

Ik probeerde elke keer een servicekaart te maken met masterburner.

Ik probeerde nu een servicekaart te maken met ChipCat en nu deed hij het wel.



[de stoker]

volgens de handleiding van MES doe ik de volgende stappen



Uitlezen decoder met MES.

1 - Verbind decoder en pc met een serieële kabel.

2 - Start MES op.

3 - Ga naar Extra's, RS communicatie.

Nu krijg je een klein schermpje met stappen (1 t/m 7)

4 - Klik volgende

5 - Kies de juiste compoort en zet snelheid op 115200

6 - klik volgende

7 - Menory dump staat nu gekozen

8 - Klik volgende

9 - Klik op pijltje (driehoekje) en kies je ontvanger (De juiste instellingen worden niet ingevuld.[VAN MIJ DE 1530 is 6000000 ?]) Evt naam van bestand van dump.bin aanpassen.

10 - Klik volgende

11 - Ga in je decoder naar menu+77 => +, menu, 7, 7 (compoort-serial aan).

12 - Vink "klaar" aan

13 - Klik volgende

MES leest nu de kanalenlijst compleet uit



inderdaad de kanalenlijst wordt uitgelezen en opgeslagen als dump.bin

maar als ik deze dumpfile wil openen gaat dat niet , heeft iemand een ideee hoe dat kan

ik krijg de melding "kanalenlijst niet gevonden"



bvd de Stoker

[sloef]

Met welk programma wil je dump.bin openenen? Je kan het openen met MES en gebruiken met downloader! Ik persoonlijk haal mijn kanaallijst uit de ontvanger als er weer wat kanaaltjes zijn verdwenen, verandert van plaats of van naam, laadt em eerst weer in MES (zonder keys, bewerk em daar, save de file als dump "master" (dit wordt dan mijn nieuwe standaard kanaal lijst) die ik dan effe door downloader jas voor de sleuteltjes (bijna dagelijks nu met TPS), save als dump "datum".bin en weer de decoder in jaag dmv MES.



Ik heb het geloof ik vroeger ook wel eens gehad maar dat kwam doordat ik de decoder niet op comp serial aan had gezet. Dan doet MES of ie iets leest maar uiteindelijk was er niets. Da's dus wel belangrijk! Suc6



Grutn

[de stoker]

bedankt voor je reactie



maar zoals er bij punt 11 staat geschreven zet je met +,menu,7,7 de compoort aan , dus dat kan het niet zijn want als ik die niet activeer kan ik em ook niet uitlezen.

Ps ik kan niet openen met zowel MES als PIONERO



gr de Stoker

[Pionewbie]

Jij schrijft:

9 - Klik op pijltje (driehoekje) en kies je ontvanger (De juiste instellingen worden niet ingevuld.[VAN MIJ DE 1530 is 6000000 ?]) Evt naam van bestand van dump.bin aanpassen.



Hier staat eigenlijk:

9 - Klik op pijltje (driehoekje) en kies je ontvanger (De juiste instellingen worden ingevuld.) Evt naam van bestand van dump.bin aanpassen.

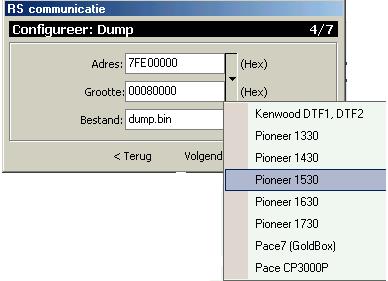

Jouw MES is niet goed als je de juiste ontvanger niet kunt kiezen. (zie bijlage hoe het eruit moet zien)

En je vult nu de verkeerde waardes in. Je leest nu geen kanalenlijst uit, maar een deel van de firmware.

Pioneer 100 -> 1430 -> 60000000 00080000

Pioneer 110 -> 1530 -> 7FE00000 00080000

[de stoker]

dat van die niet juiste instellingen punt 9. (citaat topicstarter)

de pio 120 geeft wel juiste instelling aan

ik gebruik MES 2.6 final

heb net mijn pio geprogd met 5.1 firmware euromice , nu geeft ie aan dat ie de transponder niet kan lezen waardoor ik mijn 120 nog steeds niet kan uitlezen



wie o wie heeeft een idee?



gr de Stoker
