Philips projectie voeding defect (FL 1.6)

[rvs4all]

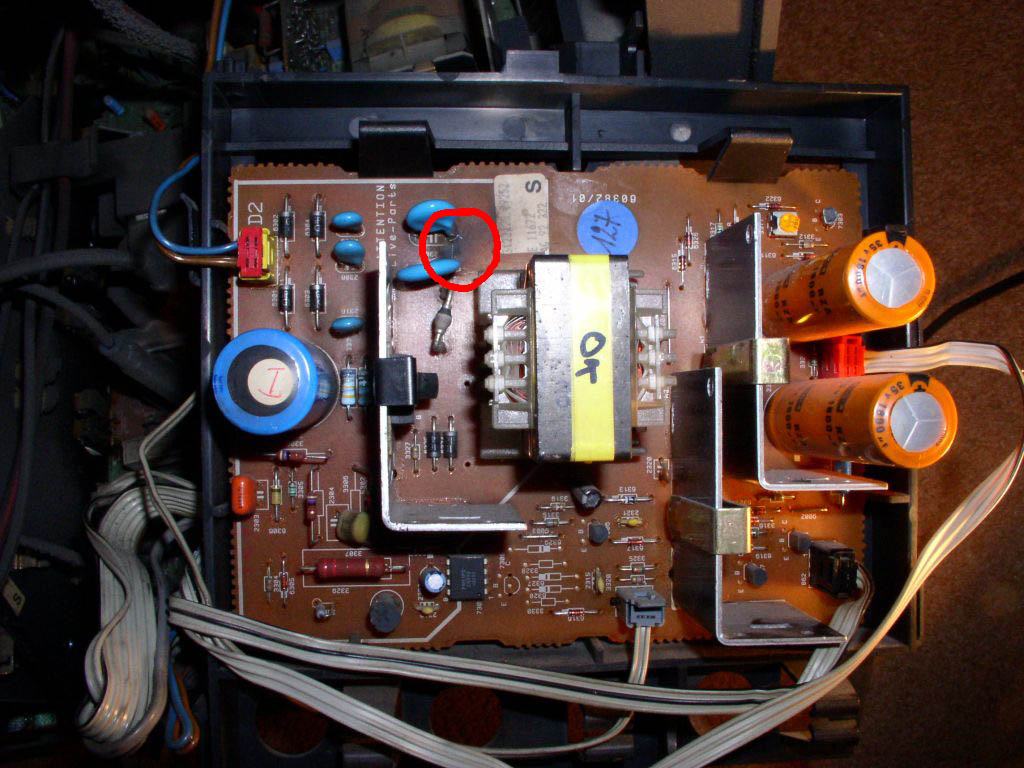

Overigens heb ik eens goed gekeken naar die schijfcondensatoren en het lijkt erop alsof die al een keer stuk zijn geweest, want dit lijken wel nieuwe en er zit een stukje zwart op de print. In rood omcirkeld in op de foto in de bijlage.

Morgen zal ik voor de zekerheid die 2 condensatoren en die diode vervangen en de trafo opnieuw doorsolderen en kijken of het helpt. In ieder geval al bedankt voor jullie moeite!



Rob.

[Gast]

Ga er maar vanuit dat die stuk is ja, gezien die brandvlek <img src="/forums/images/graemlins/laugh.gif" alt="" /> En verder alles goed nalopen in de voeding, diodes, transistoren en die blauweschijfcondensators dus zoals je hebt gedaan. Halfgeleiders zorgen soms voor problemen, ook zenerdiodes kunnen soms stuk gaan. Ook even goed nakijken dus. Dan ben je iig zeker van dat de boel niet weer stuk gaat. Mocht er dan nog ergens een voedingslijntje eruit liggen, dan moet je de weerstanden nog even goed doorlopen en nameten.



Succes!

[rvs4all]

Citaat:

Ga er maar vanuit dat die stuk is ja, gezien die brandvlek <img src="/forums/images/graemlins/laugh.gif" alt="" /> En verder alles goed nalopen in de voeding, diodes, transistoren en die blauweschijfcondensators dus zoals je hebt gedaan. Halfgeleiders zorgen soms voor problemen, ook zenerdiodes kunnen soms stuk gaan. Ook even goed nakijken dus. Dan ben je iig zeker van dat de boel niet weer stuk gaat. Mocht er dan nog ergens een voedingslijntje eruit liggen, dan moet je de weerstanden nog even goed doorlopen en nameten.

Succes!

Dankje. Ik ga morgen meteen even de onderdelen halen. Ik hou jullie op de hoogte!

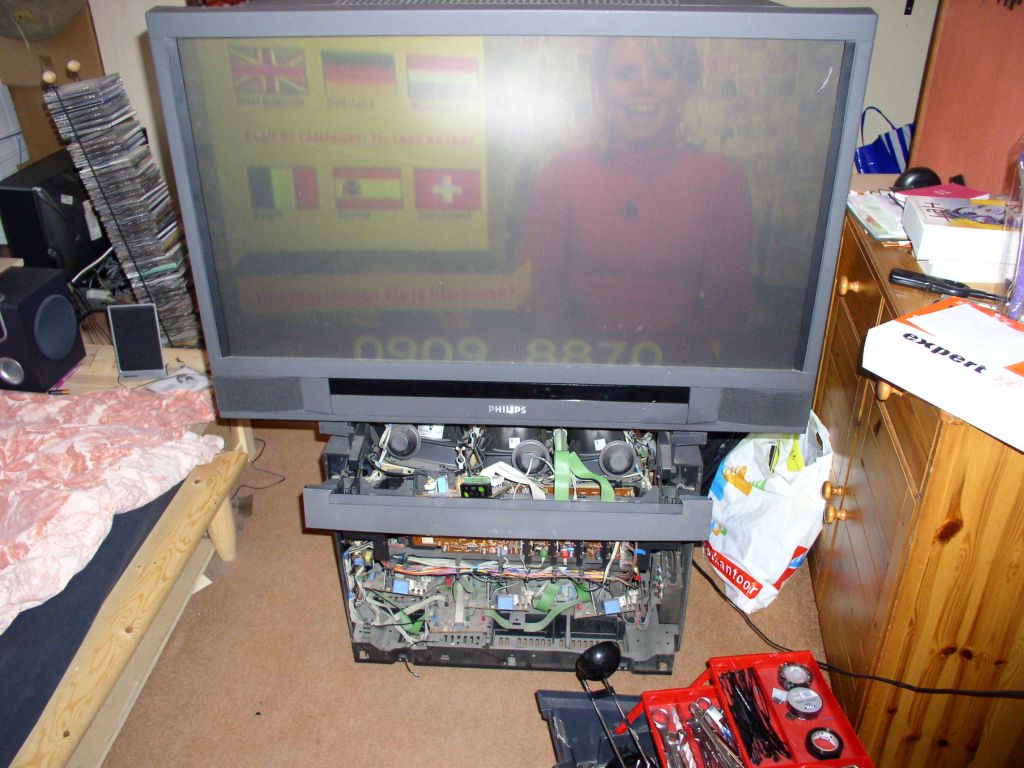

Als bijlage voor degene die het interessant vinden: de tv zelf (beetje gedemonteerd)

Rob.

[Gast]

Citaat:

Dankje. Ik ga morgen meteen even de onderdelen halen. Ik hou jullie op de hoogte!

Als bijlage voor degene die het interessant vinden: de tv zelf (beetje gedemonteerd)

Rob.

Ziet er leuk uit dat schermpje. <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" /> Lekker groot zoals het hoort.

[Steve]

vervang dan ook maar de opto coupler in de voeding

[rvs4all]

Citaat:

vervang dan ook maar de opto coupler in de voeding

Ik heb vandaag de 2 schijfcondensatoren, de BU508 en de BY228 vervangen en nu gaat de BU508 niet meer kapot als je de tv uitzet. Maar ik zal morgen eens kijken of de lokale elektronicawinkel ook de optocoupler op voorraad heeft. Zou de optocoupler de oorzaak van de problemen kunnen zijn? Of is het iets wat nu niet meer 100% is omdat de Bu508 een aantal keer stuk is gegaan?

Rob.

[nolletje]

zeker!!!!

[rvs4all]

Citaat:

zeker!!!!

Ja? Maar welke optie dan? Of beide? <img src="/forums/images/graemlins/smile.gif" alt="" />

[JohnnyBee]

De solderingen van die trafo niet vergeten te doen hé !

Johnny.

[rvs4all]

Citaat:

De solderingen van die trafo niet vergeten te doen hé !
Johnny.

Die heb ik helemaal opnieuw gesoldeerd, evenals meerdere punten op die print. Morgen komt de optocoupler binnen. De tv heeft het de afgelopen 2 dagen prima gedaan, zeker een keer of 20 uit- en aangezet. Nou net wil ik de tv ergens anders neerzetten, trek de stekker eruit en ja hoor, *pats* daar ging de BU508 weer <img src="/forums/images/graemlins/frown.gif" alt="" />
Zodra de optocoupler er is, soldeer ik die en weer een nieuwe BU508 erin (moet niet te vaak meer gebeuren, die dingen zijn best duur)

Ik laat het hier wederom weten!

Rob.

[rvs4all]

Nou, de optocoupler (Philips CNR50) en de BU508 vervangen en tot nu toe blijft alles heel. Toch vertrouw ik het pas als hij het de hele week blijft doen <img src="/forums/images/graemlins/smile.gif" alt="" />



Bedankt voor alle hulp!



Rob.

[veda]

Heeft er iemand soms een datasheet van deze optokoppelaar CNR50 of een stuk schema waarin deze voorkomt (geen blokschema).Met google is er niks te vinden (alleen betalend <img src="/forums/images/graemlins/frown.gif" alt="" />)

mvg, Dany

[rvs4all]

Citaat:

Heeft er iemand soms een datasheet van deze optokoppelaar CNR50 of een stuk schema waarin deze voorkomt (geen blokschema).Met google is er niks te vinden (alleen betalend <img src="/forums/images/graemlins/frown.gif" alt="" />)
mvg, Dany

In de datasheet van de TDA8385 op pagina 19 wordt de CNR50 in een schakeling gebruikt. 't Is niet veel, maar misschien beter dan niks <img src="/forums/images/graemlins/smile.gif" alt="" />

Datasheet TDA8385 als bijlage.

1033722-tda8385.pdf
