Problemen Echostar DSB2000

[Gast]

Wanneer ik het app, aanzet wel display geen beeld, rode blokje rechts onderin.

Geen 13/18V aanwezig zelfs niet op de bruine draad van de voeding. Andere spanningen wel.

Alle elko's al vervangen.

Wie weet raad?

Wie heeft een schema?

Wie heeft eventueel nog een werkende voeding in de aanbieding?

Graag een reactie



Bedankt

[trust]

Citaat:

Wie heeft een schema?

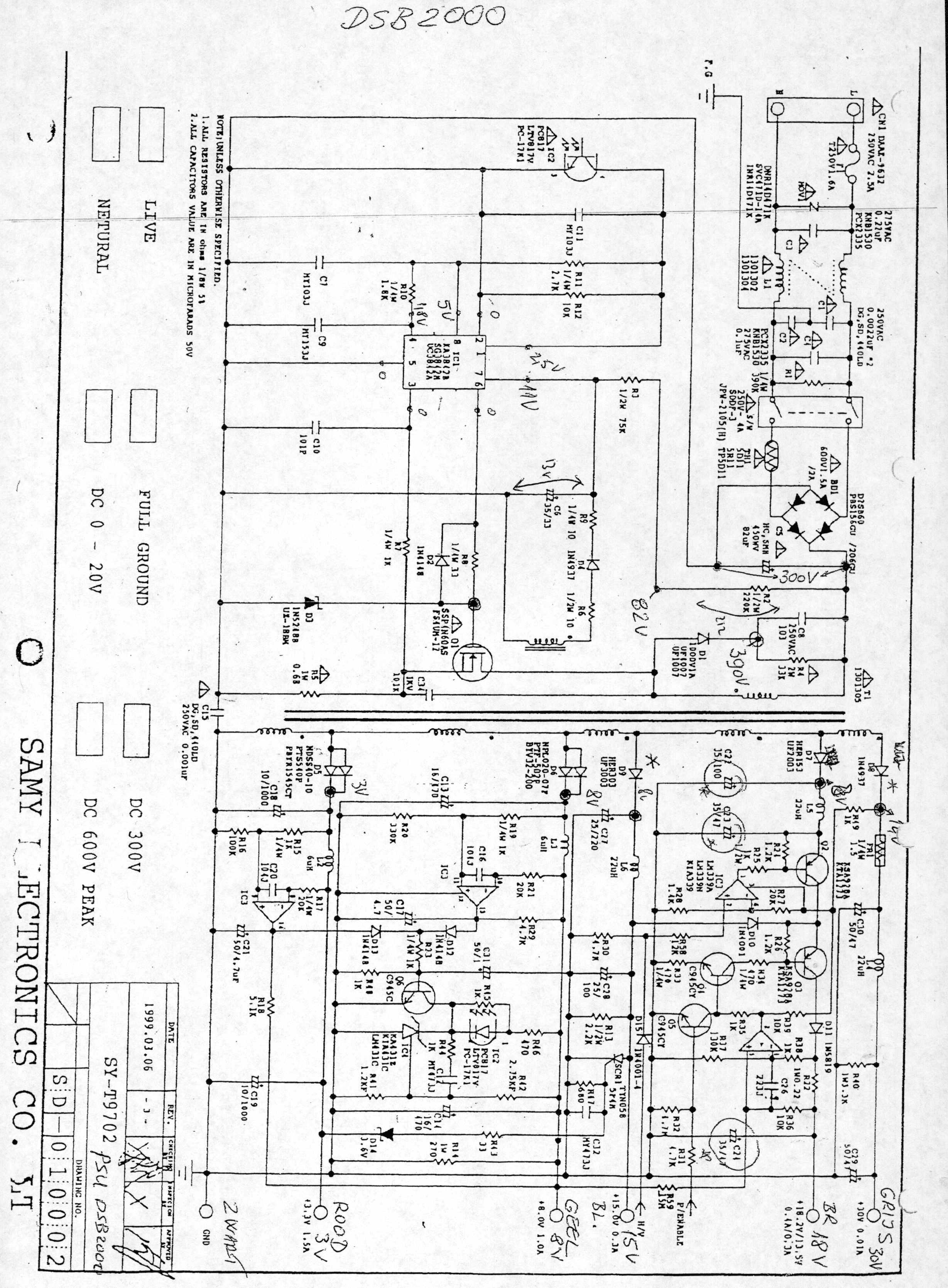

Abblief : voeding schema DSB 2000

[Gast]

Bedankt Trust, ik kan weer even verder puzzelen

[Gast]

Voeding helemaal gekontroleerd en de meeste elco's vervangen, maar nog steeds geen LNB-spanning.

Wie weet of er eerst een signaal van het moederboard moet komen, om de LNB-spanning (22 kHz) op te starten?



Graag een reactie



Bobhop

[Carduelis]

Transistors zoals Q2 en Q3 ook al gecheckt?

<img src="/forums/images/graemlins/confused.gif" alt="" />

Als je het schema bekijkt zie je een ingang H/V (horizontaal/ verticaal), de status van dit ingangsignaal bepaalt blijkbaar of er op de bruine draad 13V of 18V (verticaal/horizontaal).

Verder heb je ook nog een P/enable ingang signaal, ik zou me kunnen voorstellen dat dit een power enable signaal is. Dus ik zou die ook even volgen om te kijken of die transistoren nog goed zijn.



Succes met je zoektocht

<img src="/forums/images/graemlins/xyxthumbs.gif" alt="" /> het houd je tenminste van de straat en dat is met koude temperaturen wel een voordeel

<img src="/forums/images/graemlins/grin.gif" alt="" />

[Gast]

Bedankt voor je reactie, maar die heb ik allebei gecheckt, zonder resultaat.

Inderdaad de zoektocht gaat verder.

[trust]

Bij mijn app. (geen lnb spanning) kreeg ik het destijds ook niet voor elkaar .

Ik konstateerde dat de witte draad van de voedings-conn. bij Vert. 3.3 volt voerde en bij Hor. 0 volt

Ik heb toen via een instelpotm. een optocopler aan die witte draad gekoppeld , welke een relais met wisselkontakt schakelt .

Daaraan (NC) 18 volt (van L5) en de 13 volt (NO) gemaakt met een 7812 en een diode aan de middenpoot .

De bruine draad die van het MB komt losgenomen van de voeding en op Common gezet .

Met de instelpotm. het juiste omschakelpunt afgeregeld .



Het is niet de elegantste optie , maar het werkt prima en er is ruimte zat .
