Loewe concept 550vt onweer gehad...

[wellcity]

IC803 is uit elkaar geklapt, vlak bij de optocoopler



en kan niet meer achterhalen wat het voor iets is.



heeft er iemand een schema voor mij <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

[Steve]

dan zal het een TDA4601 moeten zijn.

[wellcity]

het is een ic met 3 pootjes TO220

[leo1949]

TDA4601



En die heeft meer dan 3 pootjes





Leo

[Steve]

maak maar een foto van dit gedeelte,ik ben bang dat je een vergissing maakt met een BUZ91.(een Fet)Dit is geen ic



http://www.futurlec.com/Transistors/BUZ91.shtml

[chablis]

Maar als het echt door onweer komt, zal er wel meer kapot zijn of alsnog gaan...

[wellcity]

op de print staat positie nummer IC803

[wellcity]

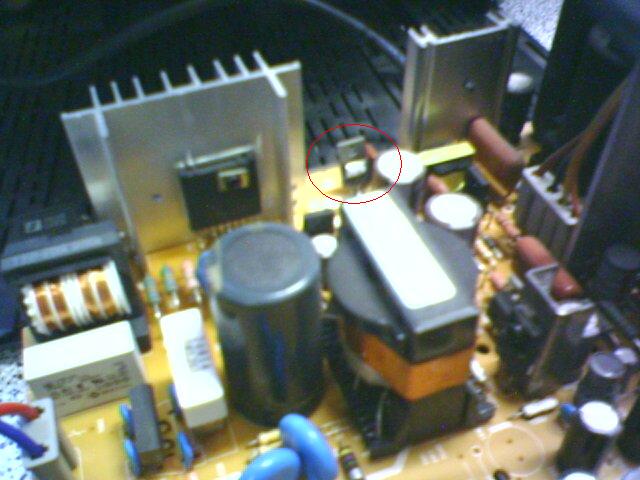

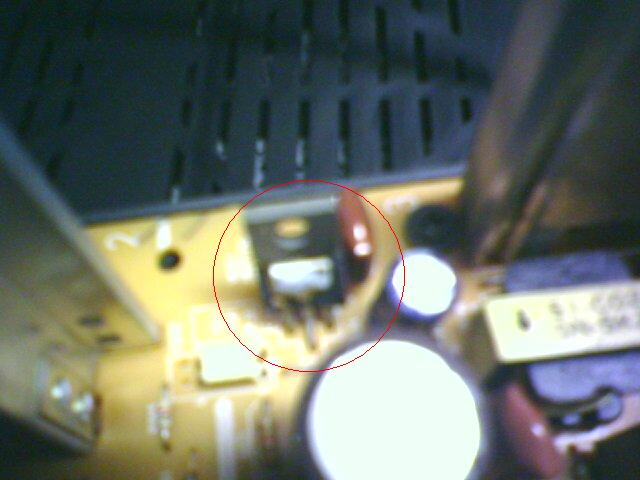

nog een foto's hij zit langs de optocoopler aan de secundaire kant van de voeding.



het kan een transistor zijn, ik weet niet hoe loewe alles codeert ? maar ik had hem dan t803 genoemd

[wellcity]

meer info,

chassis C8700

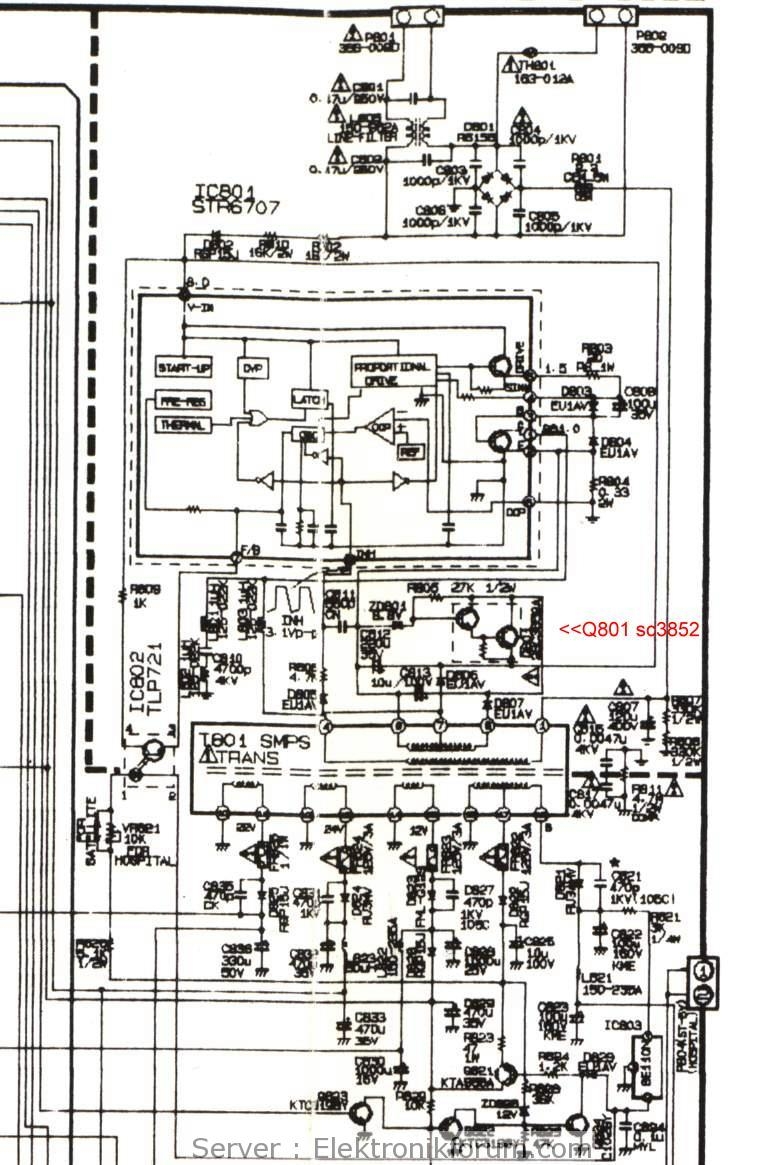

IC801 zou een BE110N moeten zijn maar dat ken ik niet ?(zie bijlage)

[Gast]

dit is alvast geen Loewe produkt ( germany ) maar iets oosters, ik kan dit morgen wel even opzoeken,



Bijoux

[wellcity]

klopt het is een C8600 and is made by Goldstar las ik net ergens

[Gast]

Goldstar is LG ( komt van Lucky Goldstar ), omdat Goldstar geen goede reputatie had heeft men deze naamswijziging door gevoerd. Ja er gebeurt wat hoor.



Bijoux

[percies]

Dit is een SE110, van sanken electric. dit IC reguleert de voedingsspaning op 110 volt

[percies]

datasheet

1179736-RequiresAcrobat6.pdf

[wellcity]

ha mooi de Se110 ipv be110 nu kan ik hem wel vinden.



super bedankt.



ik ga deze bestellen en hopen dat er nog iets uit komt ?
