vhs rec. schakelt zichzelf uit.


D.Quijote

Aanbevolen berichten

Ik dank dat hij de mode select switch bedoeld.

dit is een schuif of draai schakelaar die aan het "loopwerk"zit

zodat de electronica weet in welke stand het "loopwerk" staat.

bij jvc zit er vaak een schuif schakelaar in an de onderkant van het "loopwerk"

of dat bij deze ook zo is kan Snurker vast wel vertellen.

Link naar reactie
Delen op andere sites


Okay boys..kontakt gehad met de heren techneuten



Het is echt de modeswitch niet, anders zou de band niet inrijgen !!



Fout wordt voor het merendeel veroorzaakt door een gescheurd wormwiel, welke nodig is om het moederframe van de video-koppentrommel te kantelen.

Deze zit helaas moeilijk bereikbaar midden onder de video-koppentrommel.



Je kunt dit controleren door van bovenaf gezien, rechts onder de koppentrommel het wormwiel even te zien draaien.

Als deze niet even draait, dan kan de voeding van het motor ic onderbroken zijn.



Om erbij te komen moet men de gehele koppenunit demonteren.

Het wormwiel is helaas niet los te bestellen, maar een amateur-technicus kan deze met secondelijm herstellen....alleen het opnieuw instellen is een tijdrovende klus.



Snurker (Media Research) <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

( Straks zijn meer behangers nodig om OLED schermen tegen de wand te plakken)

Link naar reactie
Delen op andere sites

@ Snurker, alles nog even gecontroleerd, het wormwiel draait niet !!!! Band rijgt wel in, je schrijft iets over de voeding en over het wormwiel. Dus ik moet nu denk ik de koppenunit demonteren. Je schrijft iets over de voeding ven het motor ic en over het wormwiel te lijmen. Kan als je tijd hebt nog het een en ander uitleggen ??? Dan ga ik het wel proberen.



gr. D.Quijote

2x M7 sat 801, Amiko HD 8155 en HD 8165 + combo

4 schotels op het dak, en 5 in de kelder

Link naar reactie
Delen op andere sites

@ D.Quijote

kun je foto,s maken van het loopwerk van deze video?

ik kan me niet voor stellen dat de koppentrommel kan kantelen.

ik heb 9 jaar audio en video apparatuur gemaakt,

en kom in nergens deze construktie tegen.

ook kan bij mijn onderdelen leverancier geen plaatje vinden van het loopwerk.

Link naar reactie
Delen op andere sites

Bij de JVC 8000 serie video's wordt de videokoppentrommel totaal ietwat gekanteld om het videospoor beter te kunnen volgen bij versneld zoeken etc...net zoiets als het video 2000 van heer Philips deed met het bewegende videokopje.

daarom is het ook een ideale montage recorder voor mensen die het PC montage tijdperk nog wat te ingewikkeld vinden.



Als het wormwiel recht onder die trommel niet eventjes in beweging komt, dan zal het wormwiel in dit geval niet gescheurd zijn, maar probeer het miniaandrijf-motortje van dit wormwiel even heen en weer te draaien.

Misschien laat ik voor die ervaren video techneut wel een plaatje maken...kan hij ook weer wat kennis bijschaven...sorry goed bedoeld....

voor de voeding...volg de bedrading en je komt bij een IC met een grijs voedings weerstandje...meet deze maar door...heb helaas even geen schema bij de hand...met wat geduld....kom ik daar ook wel mee....



Snurker (Media Research) <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

( Straks zijn meer behangers nodig om OLED schermen tegen de wand te plakken)

Link naar reactie
Delen op andere sites

@z80, ik heb momenteel geen goede camera hier, ik had al eerder een foto geplaatst maar die is te onduidelijk. Het is niet echt kantelen, en ik weet er weinig vanaf, maar de kop is schuin gemonteerd de linkerkant is lager dan de rechterkant, maar aan de rechterkant kan je de kop een aantal mm. naar beneden drukken, dat zal wel bedoeld worden met het kantelen. Maar er is vast wel iemand zoals Snurker die dit beter kan uitleggen.



gr.D.Quijote

2x M7 sat 801, Amiko HD 8155 en HD 8165 + combo

4 schotels op het dak, en 5 in de kelder

Link naar reactie
Delen op andere sites

Ho ho kijk uit met drukken op die videotrommel

Die schuinstand geldt voor alle video aftastsystemen voor thuisgebruik

omdat de gehele band-hoogte in een keer wordt benut voor de signaal registratie was het "ei van Columbus"om niet de band maar de videokop een schuine (schroefvormige) stand te geven.

Daar is het VHS systeem zo beroemd mee geworden tov het beroerde Philips cassette systeem in de jaren 70 (boven en onder tape-rol)



Wacht even met verder knutselen...zal eerst de schema's opsnorren om wat duidelijkheid te creëren.



Snurker (Media Research) <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

( Straks zijn meer behangers nodig om OLED schermen tegen de wand te plakken)

Link naar reactie
Delen op andere sites

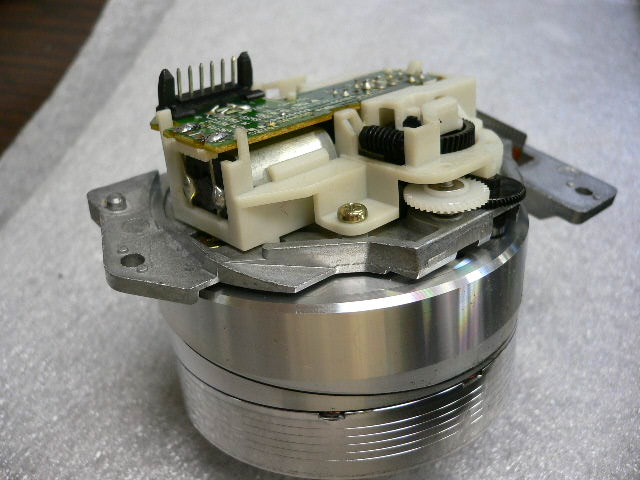

@ Snurker, mooie foto <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />, weet je al iets hoe ik het een en ander kan repareren ? De kop zit slechts met 3 schroeven vast is dus zo los denk ik. In die rechtse wieltjes zit totaal geen beweging, ook niet met de hand.



gr.D.Quijote

2x M7 sat 801, Amiko HD 8155 en HD 8165 + combo

4 schotels op het dak, en 5 in de kelder

Link naar reactie
Delen op andere sites

Ja ja mooie foto eigenlijk genomen om mijnheer Z80 eventjes om z'n oren te poetsen....De beste stuurlui staan aan de wal...zo was het toch ??



Goed je kunt die koppen=eenheid inderdaad met 3 bouten losnemen

eventueel de flat cable loslaten en de connector laten zitten om de beroemde spanning op de uiteinden van de motor te kunnen meten...pas wel op voor de kwetsbare video-koppen.

Haal eventueel die connector los en meet de weerstand van die motorcontacten...als dat niet laagohmig is, dan de motor losnemen en de rotor heen en weer draaien.....en weer meten.



Die motordraadjes gaan uiteindelijk naar IC 3501=TA7291S welke gevoed wordt via een spoel L3501 en een weerstand CP3501 in sommige modellen is dit een kortsluitdraadje....maar zit de CP3501 erin dan kun je er donder op zeggen dat die zonder oorzaak defect is.



De oorzaken op een rijtje

1. Wormwiel draait even......kunststof kan gebarsten zijn

2. Motor van wormwiel onder video-eenheid kan onderbroken zijn

3. Motor van wormwiel kan geen voeding krijgen door onderbroken CP3501 (wel heel moeilijk bereikbaar)

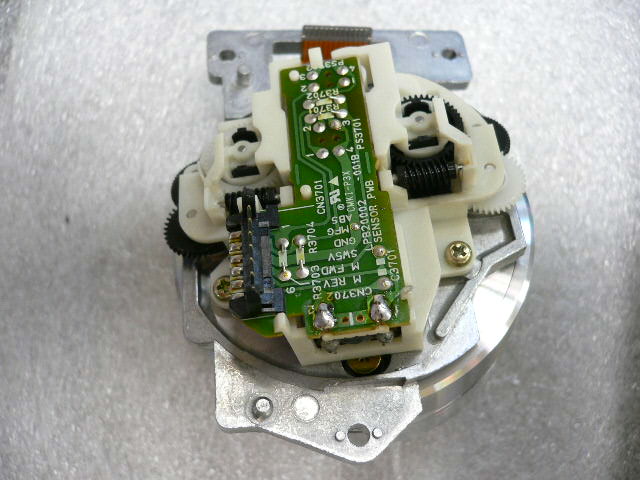

hier nog een mooie foto met een beter zicht op beide wormwieltjes






Snurker (Media Research) <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />


( Straks zijn meer behangers nodig om OLED schermen tegen de wand te plakken)

Link naar reactie
Delen op andere sites

@ Snurker

mijn oren zijn al schoon.



maar in de tijd dat ik video apparatuur repareerde was dit model nog niet op de markt.

vandaar dat ik ook om foto's vroeg.

ik heb vandaag de laatste versie van de onderdelen catalogus die ik heb er bij gepakt,

en daar komt dit type niet in voor.



ps

bedankt voor de foto's

en ik heb nergens gezegt dat het niet mogelijk is,

alleen dat ik deze constructie niet ken, en eigenlijk ook niet verwacht had.

vandaar het verzoek om een foto.

en deze stuurman is niet te beroerd om nog wat bij te leren,

kan ik ook weer geen varen :-)

Link naar reactie
Delen op andere sites

Okay...beter een verre vriend dan een slechte buur ??

Uhh of was het andersom ??



Nee hoor goed bedoeld...we zitten hier bij Sat4all als een kluppie om elkaar te helpen en mijn mazzel is, dat ik met zeer veel verschillende technieken in aanraking mag komen...dus die kennis ook een beetje "mag" doorgeven.



Snurker (Media Research) <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

( Straks zijn meer behangers nodig om OLED schermen tegen de wand te plakken)

Link naar reactie
Delen op andere sites

@ Snurker, ik heb de kop gedemonteerd en kon zo gauw niets vinden, er zat geen beweging in de wormwieltjes. Heb toen even onder print gekeken, aan het motortje zit een vlindervormig wieltje die een wormwiel aanstuurd. Nu die zat vast en heb die los gekregen, en alles weer gemonteerd. Als ik nu de recorder aanzet beweegt het wieltje rechts aan de zijkant even heen en weer en de recorder blijft aan. als ik er een band in stop rijgt die gewoon in, maar daarna schakelt de decoder weer naar standby. Ook afspelen gaat niet of snelspoelen, want dan raakt het hele band meganisme op tilt. Dus er zal nu wel weer wat anders aan de hand zijn.



UPDATE !!!!!



Nogmaal alles uit elkaar gehaald en weer gemonteerd en de koppen in verband met het aanpakken een sopje gegeven

<img src="/forums/images/graemlins/grin.gif" alt="" />, en warempel alles werkt weer zoals vanouds. Waarschijnlijk was de koppentrommel een beetje vet geworden waardoor het de eerste keer mis ging. Dus de eigenlijke oorzaak was dat het vlinderwieltje wat aan het motortje zat. Dus ik ben benieuwd hoelang dit goed blijft gaan, omdat ik eigenlijk niets vervangen heb.

Dus Snurker hartelijk bedankt voor je inspanningen, en je wijze raad, kom maar een keer een biertje halen hier.



gr.D.Quijote



2x M7 sat 801, Amiko HD 8155 en HD 8165 + combo

4 schotels op het dak, en 5 in de kelder

Link naar reactie
Delen op andere sites

  • 8 maanden later...

@ snurker, ik had hetzelfde probleem weer dus moest ik op herhaling, begin er al handigheid in te krijgen <img src="/forums/images/graemlins/grin.gif" alt="" />

De recorder heeft het toch 8 maanden uitgehouden. Moest wel eerst even kijken wat ik toen heb gedaan, maar ook nu werkt de recorder weer <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />



Salu2, D.Quijote

2x M7 sat 801, Amiko HD 8155 en HD 8165 + combo

4 schotels op het dak, en 5 in de kelder
