Visiosat SMC 120 + H-2-H Mount Jaeger HQ 1224 SMR -EL Actuator

[_Satman_]

De Jaeger HQ 1224 SMR is gisteren toegekomen.



Ik heb de 'boerenmethode' gelezen voor de afregeling. Mag ik de rotor op "0" laten staan om deze op Sirius te richten? (of moet ik deze intuitief een kleine 2°graden naar het oosten laten gaan - Azimuth: 178.13°)



Voor mij ligt Telecom 2C bijna rechtstreeks in het Zuiden:

Latitude: 51.135°

Longitude: 3.332°



Satellite: 3.0E Telecom 2C

Elevation: 31.4°

Azimuth: 180.42°



Maar hier zijn enkel feeds te vinden...

[harry37]

Ach die paar graden.. Ik zou 'm gewoon 2 graden naar links draaien (van achter de schotel gezien) op de Sirius zetten en dan op de meest oostelijke en meest westelijke satelliet kijken of de schotel te hoog of te laag staat en dan bijregelen. Dat gaat hier in Amsterdam altijd wel goed en snel.



Een betere uitleg dan op de volgende pagina heb ik zelden gezien:



Polarmount afstellen

[Gast]

Motor op "0"laten staan, instellen op 51graden en inderdaad zoals Harry al schrijft dan gewoon op Sirius uitrichten.Hiermee bereik je dat de elevatiehoek in ieder geval goed staat ingesteld.Na dit gedaan te hebben deze instellingen niet meer veranderen.De volgende stap is dan er voor te zorgen dat de satinstallatie zo zuiver mogelijk naar het zuiden gericht komt te staat d.m.v. uit te richten op satellieten westelijk en oostelijk van je installatie.Beginnend bijvoorbeeld bij Astra en Telstar heb je deze eenmaal dan ga je weer verder finetunen door satellieten te nemen die weer verder staan zoals bijvoorbeeld in oostelijke richting Astra 2 of Turksat en westelijk Hispasat en zo kun je steeds verder gaan finetunen door bij elke stap satellieten te nemen die weer verder weg staan.Voordat je op een sat gaat uitrichten stel je decoder dan wel ff in op een transponder op die sat die hier te ontvangen moet zijn.

[_Satman_]

De schotel is vandaag toegekomen.



De gaten van de visiosat komen niet overeen met de bestaande gaten van de adapter plaat (zoals ik wel verwacht had) maar de plaat (voor de channelmaster) is net iets te klein (in de breedte). Ik zal een adapterstuk moeten maken (een soort H-vorm). Wordt vervolgd...



Alvast bedankt aan allen voor de vele tips !

[_Satman_]

Ik heb ondertussen een adapter gemaakt om de visiosat op de channelmaster plaat te monteren.



Bij de Visiosat staan de centers van de gaten op 21 cm (vierkant) terwijl bij de Channel Master de gaten op 18 cm (vierkant) staan.



De channelmaster plaat zelf is niet breed genoeg om gaten bij te boren dus een extra (zelfgemaakte) adapter is nodig.



Ik heb hiervoor 2 L profielen aan elkaar gezet (30x30x3mm) in een Z - vorm voor links en rechts. Ik zal nog wel een foto doorsturen.



Ik heb ondertussen alle bouten en moeren die ik kan vervangen van de Jaeger al omgewisseld naar INOX uitvoering. Ook voor de adapterplaat en de schotel gebruik ik INOX.

[_Satman_]

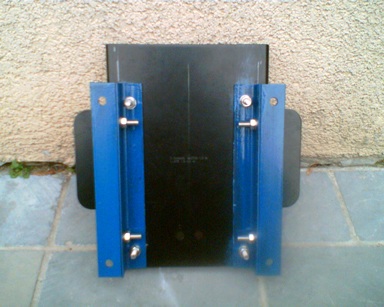

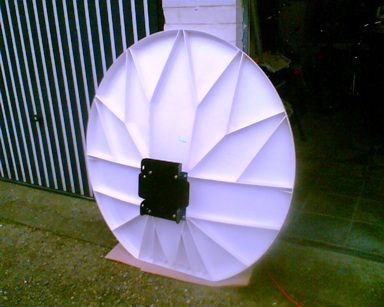

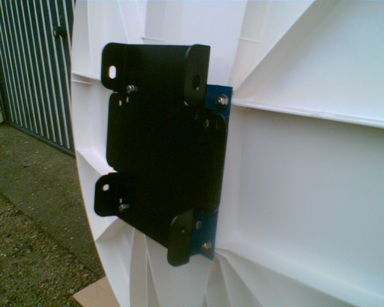

Een paar foto's van de adapter:

[_Satman_]

[_Satman_]

[Satlook]

Dat ziet er netjes uit Bert <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" /> leuk dat je ons op de hoogte houdt <img src="/forums/images/graemlins/laugh.gif" alt="" />

[_Satman_]

Hoe hebben julie dergelijke schotel bevestigd?



Ik ben nog niet verder dan stap 1 (heb er nog niet echt verder kunnen aan werken)



Mijn eerste opzet was met 2 muurbeugels (afstand vd muur 18cm en 50cm van alkaar) en een buis met een dia van 60mm. De buis stak 70 cm boven de beugel uit maar met de schotel erop zag ik dat de beugels te 'slap' waren om de buis tegen te houden...



Mijn tweede opzet was met 4 muurbeugels op 25 cm afstand van elkaar en met chemische injectie (poging van vorig weekend) en met het stormweer maandag is de bovenste beugel uit de muur gerukt (baksteen hing rond de speciale muurplug - snelbouw baksteen)



Ik ga nu dwars door de muur boren en aan de achterzijde metalen latten bevestigen en met draadstangen werken...

[Satlook]

Hoi Bert , ik heb mijn mast ook met de bouten door de muur vast zitten en aan de achterzijde waar de moeren zitten ook nog eens een stalen plaat.



Ik heb een pijp van 70 mm dik in 2 beugels waar ik ook nog eens een extra stang heb gelast.

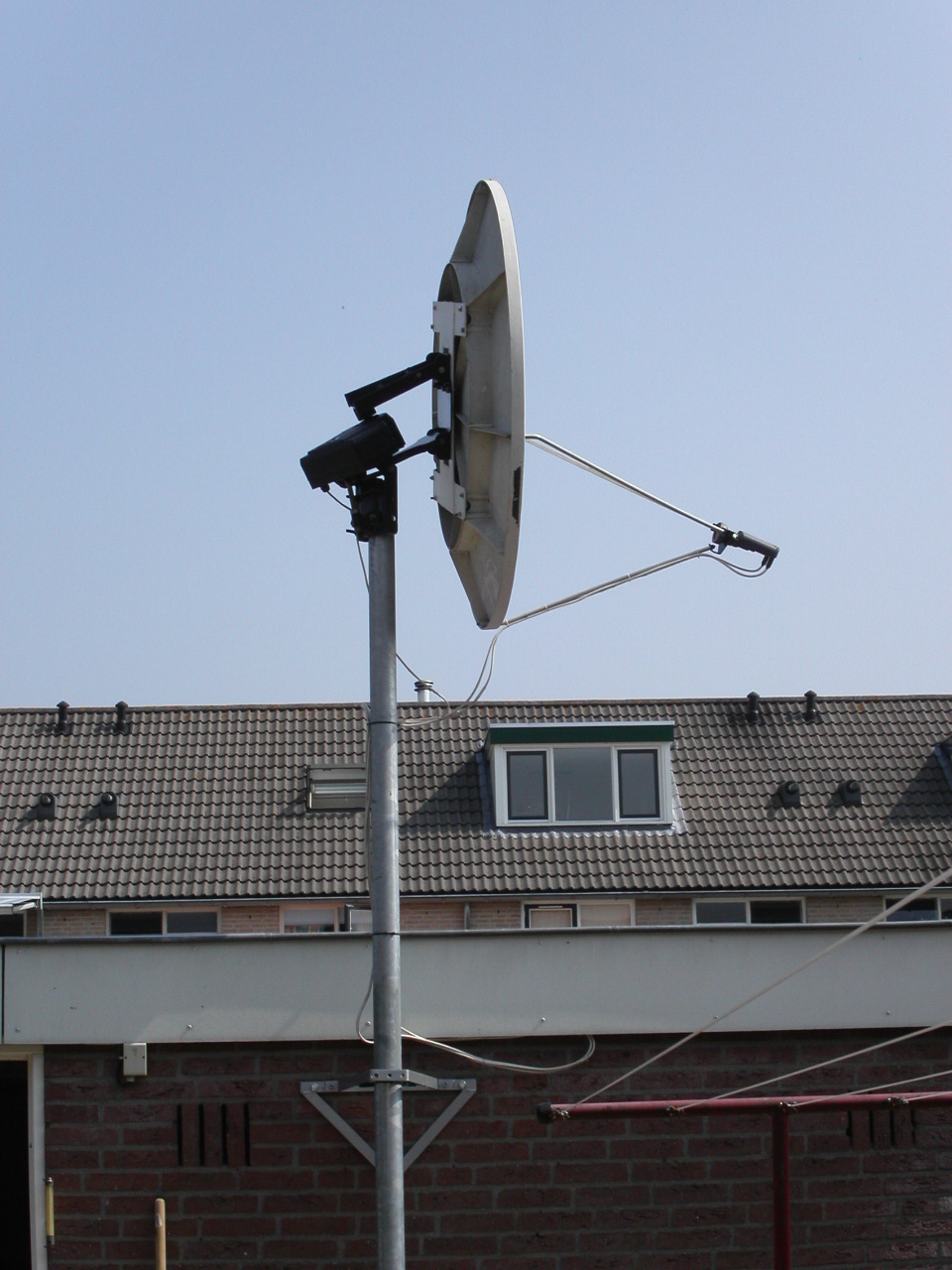

Zie foto , nog met mijn oude echostar waar nu een gregorian op staat.

[_Satman_]

De schotel is (eindelijk) up and running...

Het afregelen zelf is zeer vlot gegaan (volgens de boerenmethode). De regelschroeven/moeren maken het afregelen wel supergemakkelijk want je kan elke bijsturing eenvoudig corrigeren door het aantal toeren te tellen van de regelmoer.



Ik heb een ontvangst range van 45°Oost tot 58°West. Vanaf 45°Oost staat de woning van mijn buur in de weg...



Ook Nilesat 7°West is geen enkel probleem bij zowel de verticale als horizontale transponders (wat blijkbaar niet evident is).



Bedankt aan allen voor de vele tips !

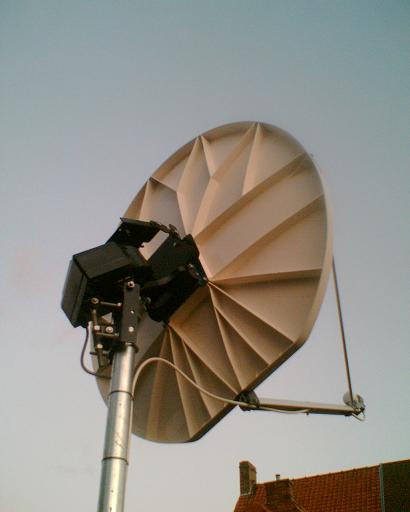

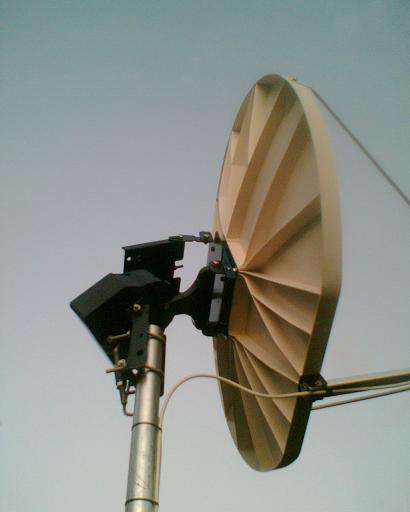

Een paar foto's:



[_Satman_]

Ik heb ondertussen naast Nilesat 7°W ook Amos 4°W en Badr 26°E zonder problemen...



Wat mij betreft is de combinatie van de Visiosat SMC 120 een goed alternatief voor de Channelmaster 120 (die bijna niet te verkrijgen is in België voor een redelijke prijs).

[Satlook]

Hij is mooi geworden bert!



Ook heel netjes dat je zelfs de horizontale nilesat transponders kan pakken

[Wielleke.]

Hoi Bert Bibber. Dat de Triax 110 bij je schoonbroer na iedere

storm is ontregeld, komt waarschijnlijk niet alleen door de diameter van de gebruikte schotel, maar in hoofdzaak doordat hij onvoldoene stevig is geplaast. B.V.B. bij tegelvoet niet genoeg tegels gebruikt, of voor gebruikte schotel te kleine tegelvoet.



Hobby Gr. Wiel.
