[7025+] Schakelspanning (5V/12) i.v.m fan

[Gast mag]

Wie kan mij helpen aan een schema van de DM7025+ waarop ik 5 of 12 volt kan vinden in bedrijf en in standby mode.

Ik heb nu voor extra koeling een klein fan ingebouwd.

Dit werk overigens perfect alleen is het nadeel dat hij continu aan staat.



Alvast bedankt,



Wim Magwel





[Gast max-sat]

Goed idee, vindt zelf ook dat de DM7025+ vaak te warm wordt. Niet veel later crashed de box...



Waarom wil je 'm eigenlijk al laten draaien als er niks te koelen is? Laat de FAN temp. afhankelijk werken. Een simpel torretje met een C en NTC is al voldoende. Wil je 'm ook nog kunnen instellen komt er nog een potti bij



Ben wel benieuwd hoe je de FAN hebt ingebouwd

[Gast max-sat]

Sorry voor de extra post, kon m'n vorige post niet meer wijzigen...



Heb even gekeken naar een paar bestaande voorbeelden:



- Temperatuur afhankelijke FAN aan/uit schakeling.

Aan/uit Thermostaat - circuitsonline

Vervang de LED door de FAN



- Temperatuur afhankelijke FAN toerental regeling

Proportionele thermostaat - redcircuits

R6, R7 en D1 zijn optioneel.





Succes

[nbrok]

Origineel bericht van: max-sat

Sorry voor de extra post, kon m'n vorige post niet meer wijzigen...

Heb even gekeken naar een paar bestaande voorbeelden:

- Temperatuur afhankelijke FAN aan/uit schakeling.
Aan/uit Thermostaat - circuitsonline
Vervang de LED door de FAN
Succes

Nog een opmerking bij deze schakeling. Deze kan niet direct een FAN aansturen.
Er moet nog een extra transistor bij die wel de stroom van de fan-motor aankan.

In de tweede schakeling zit wel een goede transistor.
Als je vertrouwd bent met elektronica, kun je bij de eerste schakeling er een andere transistor in gebruiken. Je moet dan wel aan de DC instellingen van die transistor denken.

Groeten,

Nick

[Gast max-sat]

Origineel bericht van: nbrok

Nog een opmerking bij deze schakeling. Deze kan niet direct een FAN aansturen.
Er moet nog een extra transistor bij die wel de stroom van de fan-motor aankan.

In de tweede schakeling zit wel een goede transistor.
Als je vertrouwd bent met elektronica, kun je bij de eerste schakeling er een andere transistor in gebruiken. Je moet dan wel aan de DC instellingen van die transistor denken.

Groeten,

Nick

Ja da's waar ook. Had zo gauw niet naar de types gekeken enkel naar principe
Meest simpele is nog een 3benige bandiet (LM317)...

Als je er wat dieper op ingaat zijn er complete chips verkrijgbaar o.a. bij TI (gratis )

succes

p.s. een temp. afhank. reg. voorkomt mod. aan je MoBo

[Gast MiLo]

Zou je de 12V tulp uitgang achterop niet kunnen gebruiken? Die wordt softwarematig geschakeld dacht ik.

[Harley]

Origineel bericht van: MiLo

Zou je de 12V tulp uitgang achterop niet kunnen gebruiken? Die wordt softwarematig geschakeld dacht ik.

Werkt goed, zie Klikkerdeklik

[Mojo]

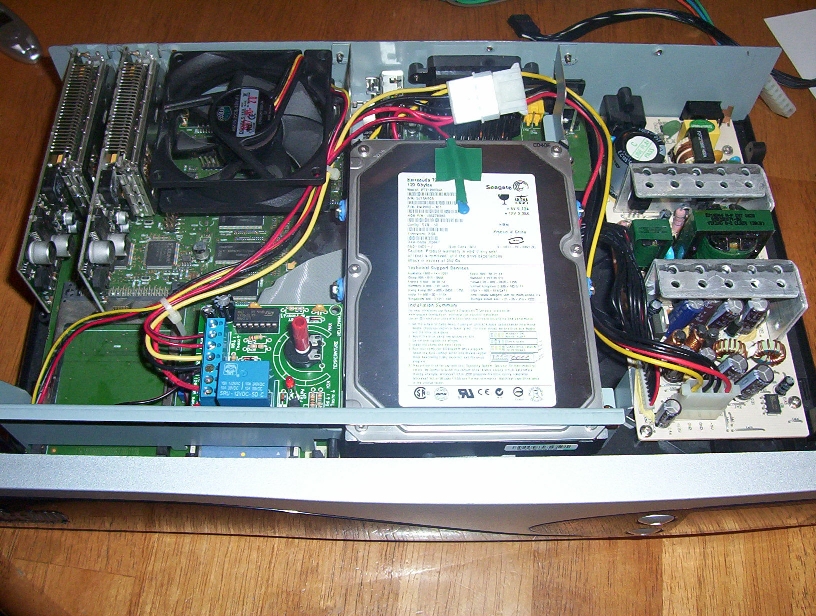

Heb in de dreambox een thermostaat erbij gezet (net klaar).





[Gast delagroov]

Ik heb vanmiddag ook een case fan op 5v aangesloten en de box blijft nu op 36 graden tijdens HDD gebruik.



Zonder fan kom ik op 48 graden. Is denk ik ook niet zo'n probleem.

[boekkie]

@Mojo,netjes gemaakt,vraagje hoe heb je de ventilator vast gemaakt?

[Gast AlanS]

Citaat:

vraagje hoe heb je de ventilator vast gemaakt?



Ik zit daar ook al naar te kijken maar volgens mij gewoon niet

[Gast mag]

Zie bijlage

[Gast delagroov]

Origineel bericht van: mag

Zie bijlage

Welke bijlage?

[Gast jaja]

@Mojo.



Wat is nu de temperatuur? Je hebt de thermostaat(voeler) vastgemaakt op de harde schijf, de fan koelt op een andere plaats. Heb je temperatuur metingen gedaan. Werkt dit goed??

[Gast mag]

Zie foto's

http://picasaweb.google.nl/wimsmaal/DM7025Koeling
