[TV] 21pt5606/1 terugslag lijnen grijs beeld

[Snurker]

Ik heb nog even in de defectenlijst van de L serie gekeken



1. Focus brug op beeldbuisvoet ingebrand !! (hé zou the parasol gelijk krijgen)



2. van boven naar onder 3 cm van de zijkant een storingsband, door een slechte serie By228 bij de lijneindtor



3. 10 seconden tijdens start terugslaglijne , daarna alles wel OK, oplossing andere software voor processor.



en dan nog tal van defecten, die in de versteverte niet op jouw fout lijken.



misschien kun je eens een foto maken



als je het ontvangen beeld via de scart aan een andere TV aanbiedt .. is er dan óók storing ?



Snurker

[elektroboy]

FOCUS brug gechekt in zoals nieuw



by 228 vervangen



toont momenteel geen fout meer



die groene lijn links in beeld blijft zichtbaar maar is al donkerder



iemand vertelde me dat het het masker zou zijn van de bb ?



RAAR is ook als ge de bb nek 990 graden draait dat die fout meedraait dan wordt die vertikal lijn horizontaal



tweede tv met scart geen fout te zien



ook werdt de rgb ic vervangen op bb , tht ook , by 228 , c2455 , c2244 7480 , t7550 , konekters van h en v eruit



foutcode 5 en 11 momenteel niet meer te zien , en toestel valt ook ni meer uit





foto heb ik maar momenteel wil mijn pc de kodak ni erkenen



even proberen te beschrijven



op 3 4 cm van de linkerkant een groene streek van boven naar onder ongeveer 2 cm dik maar daalt af in helderheid naar rechts

en je kan kleine terugslag lijnen erin zien



deze is alleen te zien op zwart beeld , niet bij sneeuw



tijdens spelen weinig van op te merken behalve als ge goed kijkt zie je het wel in donkere beelden



groeten



[elektroboy]

colombo die g2 meet ik maar 300 als als ik ddm erop zet daalt het beeld in kracht



die 200 staat maar op 150 euhhh



(onderdelen zijn van andere tv print die ik liggen had )



op bb is de rgb geen tda6107q maar een tda 6108jf





[columbo]

een ddm? wat is dat,gebruik uitsluitend een goede digitale Multimeter.Beeld daald in kracht?bedoelje meschien kontrast dat minder wordt of de helderheid?als je aan de vG2 regelaar draait.Conector 0244 op bb print pin2= ca200v dc.

[Snurker]

Heel normaal, dat beeld donkerder wordt, als je de meter op de g2 aansluit... er loopt zo weinig stroom, dat de minste geringste belasting een extra spanningsdeling vormt.

Je kunt dan ook nooit van een spanning uitgaan en je moet dit eigenlijk ook op een totaal andere (afknijpmanier) meten.



Natuurlijk doen we het bijna allemaal anders ..

beeld op zwart .. G2 omhoog totdat er schuine strepen komen, dan stukje terug totdat strepen weg zijn en dat zonder meter.



Is het effect ook aanwezig, als teletekst zichtbaar is ?

of zit het net op de aanzet..van het TT signaal.



Het zit dus niet in het masker.. anders zou de fout niet meedraaien.

Zit het echt <<< links ?? en niet >>>rechts ??



Kan ook in de electronische terugslag onderdrukking zitten

ik zal morgen..het schema eens bekijken.

wellicht Sandcastle puls niet goed op DC niveau



Snurker

[columbo]

Maak eens een foto van het beeld,wel in goede resolutie.

[elektroboy]

al je voorraan de tv zit zit die rechts



op txt niet zichtbaar



73

[elektroboy]

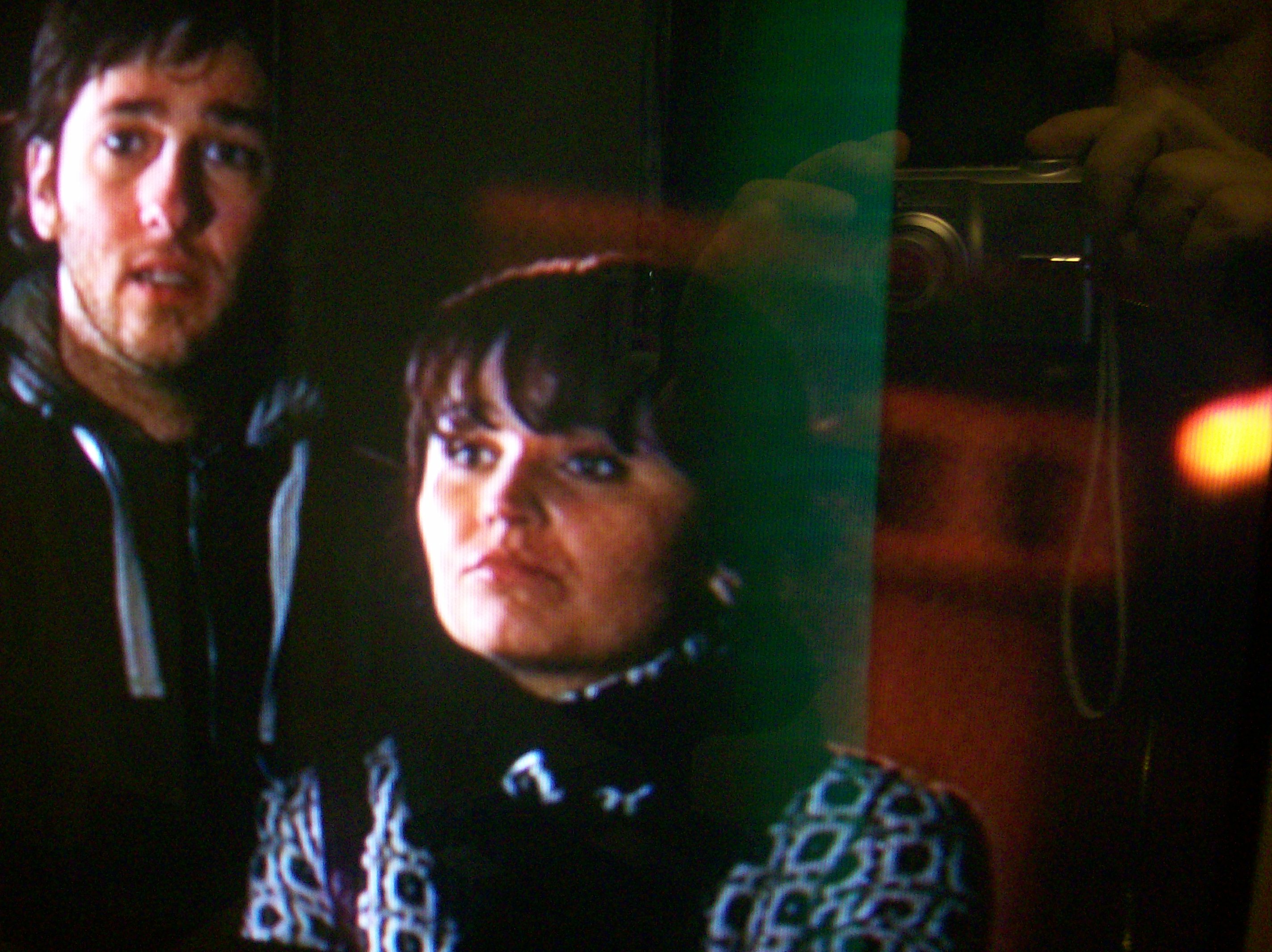

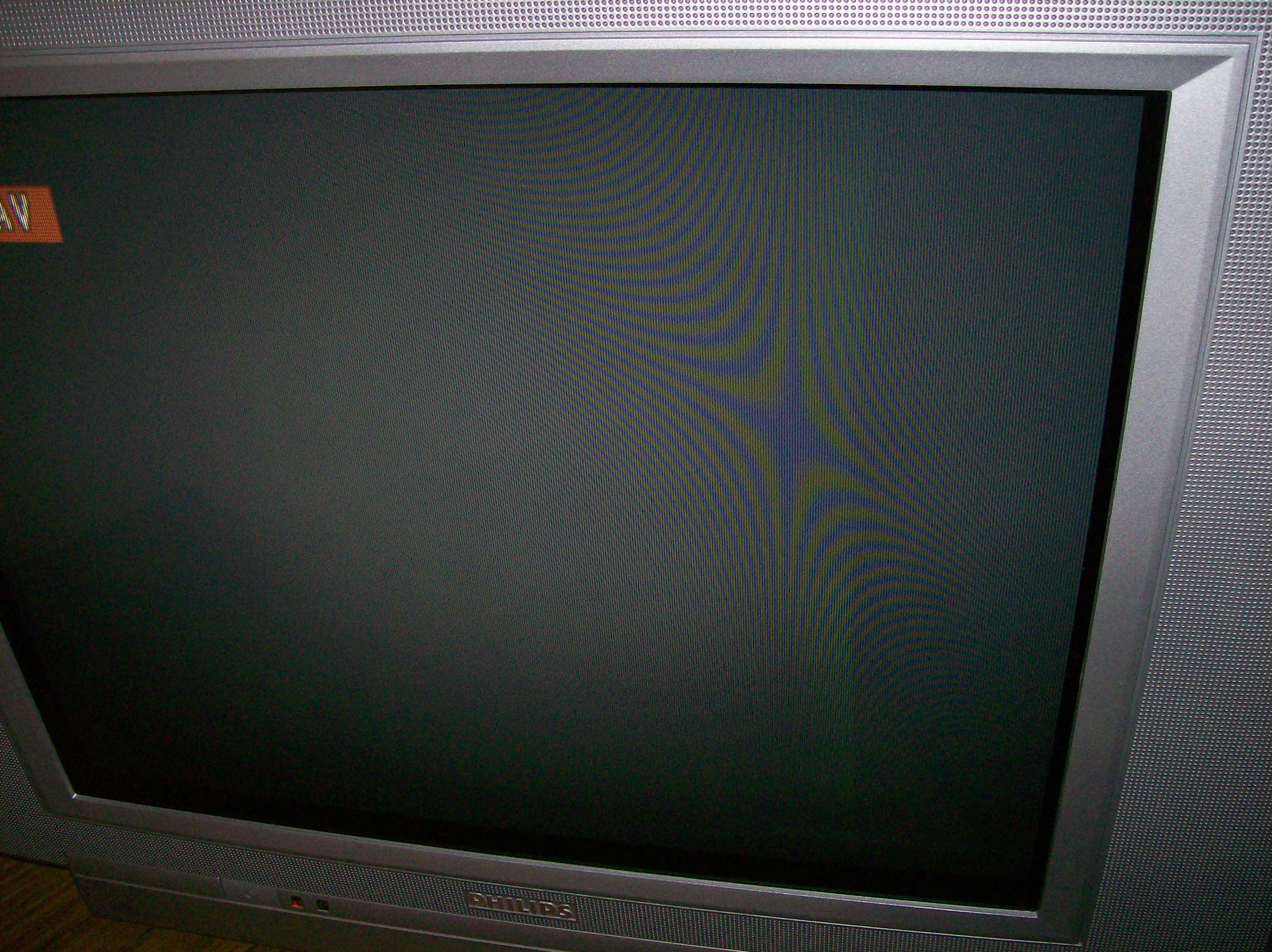

voila een paar foto's



73



hopelijk lukt het

[elektroboy]

goed nieuws



die streep hoelanger de tv proef draait hoe minder zichtbaar



vuil op een van de kanonen ?



Is vandaag bijna nt meer te zien



bedankt voor alle tips



iefdereen bedankt

73

on3jim

[columbo]

zo te zien is het beeld vrij goed ook kontrast,wat betreft die groene wazige balk is waarschijnlijk de beeld buis,daar kun je niets aan doen. Volgens Philips is een tv na 5jaar afgeschreven; Let(think)make Things Better.

[elektroboy]

dank u columbo



zoals eerder gemeld verdwijt die is bijna nimeer te zien



een regenereer buurt kan helaas nt geven , nt de juiste voet



73



on3jim

[columbo]

Regenereeren heeft met de moderne beeld buizen geen zin,dan is hij nog sneller opgebrand.Dus verder niets veranderen,ook niet aan de gloei spanning.
