[DM7000] Doet helemaal niks Voedingsprobleem?


radioalbatros
 Share

Recommended Posts

Ik heb hier de DM7000 met amber kleurig display.

Op het forum heb ik wel wat zien staan voor de 7025 voeding maar niet voor de 7000. Dus bij deze. De DM7000 doet helemaal niks meer zels het display doet niks. Ik heb de deksel er al afgehaald en de vastgesoldeerde zekering van 1A bij de 220 aansluiting is nog goed. Ook komt er nog spanning vanaf de kleine 6v trafo die in het voedingsgedeelte zit. Na deze trafo na gelijkrichting 8v. De rest is mij niet helemaal duidelijk. Dus bij deze is mijn vraag heeft er hier iemand een schema van het voedingsgedeelte. Zodat ik ook het andere gedeelte kan meten. Schakelendevoedingsgedeelte.

Of kent iemand dit probleem en weet bij voorbaat al waar het probleem zit. Ik zoek het in het voedingsgedeelte.



Alle hulp is welkom alvast bedankt.

Link to post
Share on other sites


schema is alleen beschikbaar voor dealers en dan nog niet voor alle dealers

is de voeding wel de oorzaak ?

meestal geeft de voeding van de 7000 weinig problemen

al gemeten wat voor spannigen er aanwezig zijn ?

zoals 3,3-5 -12- 24- volt etc ?



gr metropar

VU+ DUO met Blackhole 1.7.8 +hbbtv .dreambox7000,500plus,nokia 9500,

nokia9600 ,dbox2

Link to post
Share on other sites

Nee in het schakelende gedeelte van de voeding meet ik niks meer.

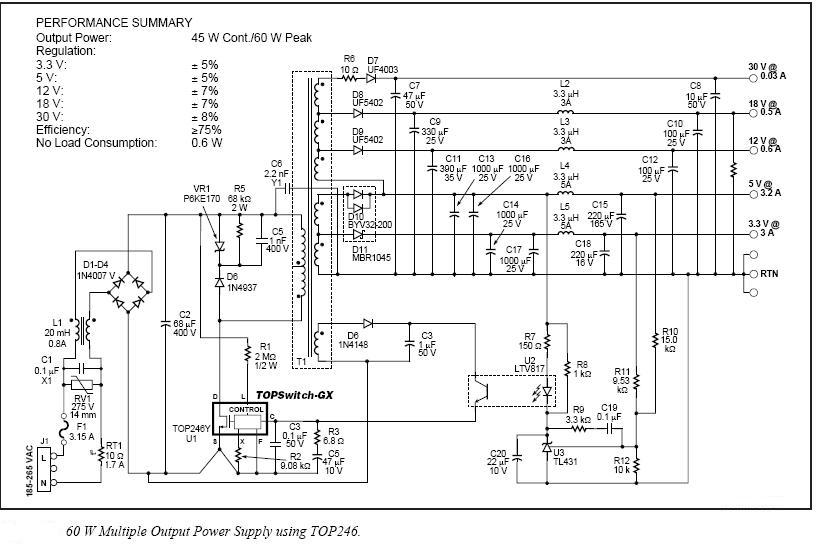

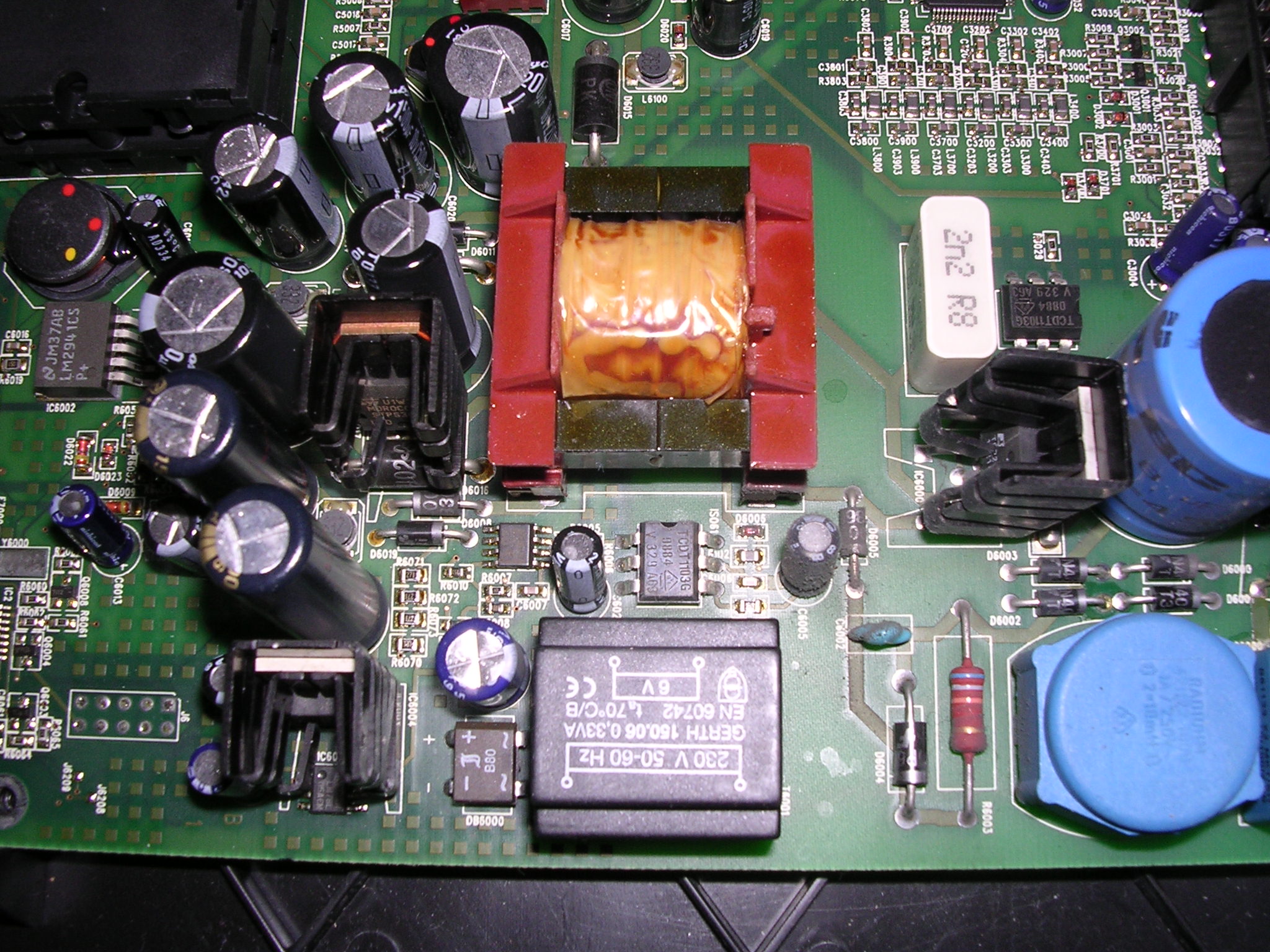

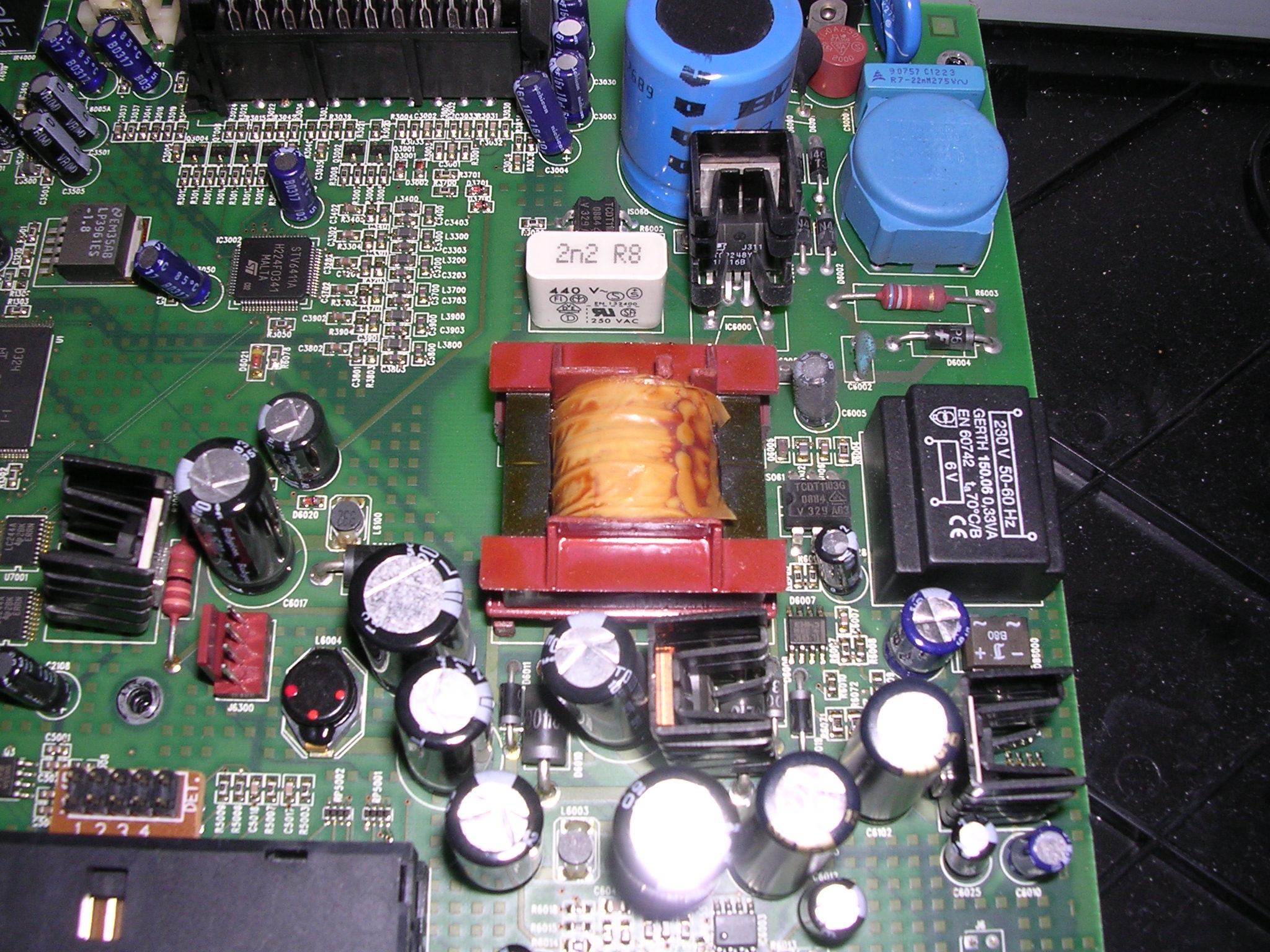

Tot de TOP248Y is er spanning en daarna niks meer. Ik heb een schema gevonden die redelijk overeen komt met de opbouw bij de Dreambox in het schema is het de TOP246 maar in de DM7000 is het de TOP248 . Ik zit eraan te denken om deze maar eens te vervangen.

Iemand nog andere suggestie na het zien van het schema?


Link to post
Share on other sites

Origineel bericht van: radioalbatros
Deze D6015 1N5821 Skotky heb ik gemeten is goed in sper oneindig en in geleiding 440 ohm.
Zal eens kijken of ik aan die TOP248Y kan komen ergens.


Volgens mij zitten er twee keine elko's bij de Top248Y, vervang die eens.
Niet meten, gewoon vervangen.
Let op neem wel de zelfde waarden!!!

Grts.
Link to post
Share on other sites

@metropar

Ik zal eerst hier effe mijn adressen in Deventer, Zwolle en Apeldoorn proberen. Of ze het hebben op voorraad of anders kunnen bestellen. Als ik er niet aan kan komen laat ik het je weten met persoonlijke mail.



@mobieltje

De 2x C'tjes die er zitten in de DM7000 heten C6004 (SMD) in schema C3 met een waarde 0,1uF 50V en C5 in het schema is in de DM7000 C6005 47uF /25 V elco.

Ik kan het eens proberen. Is goedkoper dan de TOP248Y neem ik aan.

Link to post
Share on other sites

Vandaag de Top 248Y vervangen voor Top 249Y (248Y kon ik niet aankomen de 249Y kan iets meer spanning en stromen aan)

Maar helaas er is nog niks veranderd start nog niet op.

Ik had goede hoop maar helaas. Maar weer verder puzzelen of zijn er nog tips?????



Link to post
Share on other sites

weet je heel zeker dat het de voeding is ?

zijn onderstaande spannigen niet aanwezig ?



heb je op de connector voor de harddisck 12 en 5 volt

diode 6015 aan streep zijde 3,3 volt

diode 6010 "'' "" 24,5 volt

diode 6019 "" "" 12 volt

diode 6008"" ""' 42 volt



gr metropar









VU+ DUO met Blackhole 1.7.8 +hbbtv .dreambox7000,500plus,nokia 9500,

nokia9600 ,dbox2

Link to post
Share on other sites

@metropar

1-heb je op de connector voor de harddisck 12 en 5 volt

2-diode 6015 aan streep zijde 3,3 volt

3-diode 6010 "'' "" 24,5 volt

4-diode 6019 "" "" 12 volt

5-diode 6008"" ""' 42 volt



Antwoord:

1-Hierop meet ik helemaal niks

2-Hierop meet ik helemaal niks

3-Hierop meet ik helemaal niks

4-Hierop meet ik 9 volt

5-Hierop meet ik 0,995 volt







Link to post
Share on other sites

dan is het dus zeker je voeding die eruit ligt

ook al de 6 volt trafo gemeten {wil ook wel eens stuk gaan} met bij behorende brugcel DB6000

zelf begin ik te denken richting trafo na de top248y



gr metropar

VU+ DUO met Blackhole 1.7.8 +hbbtv .dreambox7000,500plus,nokia 9500,

nokia9600 ,dbox2

Link to post
Share on other sites
