[1084s-p] monitor commodore terugslag lijnen

[focus103]

Steve

Had jouw antwoord/vraag over het hoofd gezien (sorry)

Wat bedoel je met de screen potmeter ?(alle potmeters die als gebruiker te bedienen zijn werken op de print niet getest behalve de focus en die werkt)

Ik heb nog een * link * met het schema van een phillips deze is nagenoeg gelijk(de 1084 heeft geen scart)

[Steve]

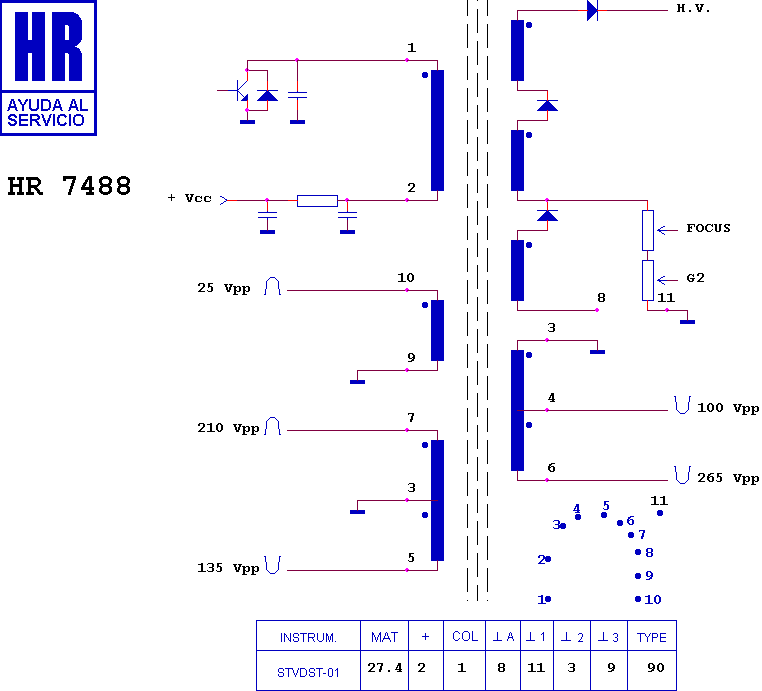

in de commodore 1084sp zit een AT2079/40 hoogspannings trafo(of een HR7488.

op deze trafo zitten de twee regelaars voor de focus en de screen (G2)

als je de screen regelaar iets terug draaid zouden de trugslaglijnen moeten verdwijnen.

[focus103]

Bedankt steve

Ik ga dat even proberen.

peter

[focus103]

Steve

Als ik de screen terug draai verdwijnen de terugslaglijnen

Nog even gemeten met een volt meter, 400 volt gemeten.

Spanning zakt wel door de belasting van mijn meter(beeld wordt donkerder tijdens meten)

Deze stond dus veel te hoog op schema gezien dat deze 381 volt moet zijn.

Zal de afregel procedure volgen die bij het schema zit.

Als dat gefikst is zal het wel goed staan.

Allemaal bedankt voor de medewerking

peter

[focus103]

steve,cees,henk,eddy allemaal bedankt voor de hulp.

Heb opnieuw de afregel procedure uitgevoerd en ziet er nu weer oke voor mij uit.

THANKS

peter
