Wie heeft schema van Satlook Mark III-DiSEqC

[Snurker]

Hallo satelliet knutselaars...



Tja het verdomd handige Sat-testertje valt steeds uit synchronisatie en dat is op het dak niet meer te gebruiken.



Ik heb het horizontaal/vertikaal IC en potmeters reeds vervangen ....ook de frequentie bepalende condensator 470pf van de hor/sync.



Maar steeds als hij 5 minuten aanstaat valt het beeld om, maar ik heb helaas nog steeds iets meer tijd nodig om een rotor-systeem uit te richten.



Nu natuurlijk de vraag...wie wat waar heeft dit ook al eens eerder gehad en/of heeft het technische schema ????



Snurker <img src="/ubbthreads/images/graemlins/kweetniet.gif" alt="" />

[prutsie]

Precies hetzelfde gehad met "broertje" satlook digital. Opgestuurd naar de fabrikant . Na twee weken gerepareerd terug en ook voorzien van de nieuwst firmware. Alleen de verzendkosten werden in rekening gebracht terwijl het apparaat ruim buiten de garantietermijn viel.

Misschien dat men het schema ook wel aan je wil mailen als je het vraagt, of je suggesties wil doen waar te zoeken.





succes,

Peter.

[Snurker]

Tja beste Prutsie...



Dat schema had ik reeds besteld bij die heren..maar nog steeds niets binnen ?????



Ik zal ze nogmaals gaan kietelen



Bedankt voor de responce



Snurker <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />

[Werkpaard]

Hoi beste snurker heb zelf ook nog steeds het apparaat ergens liggen met de zelfde klacht. Ik heb er geen oplossing voor gevonden nog. Als jij hem hebt hoor ik dat graag van je.( perfect apparaatje als die werkt )

[Snurker]

Okay Werkpaard



Welkom bij Sat4all...ik zie dat het jouw eerste bericht is.

Je zult wel een harde werker zijn met zo'n naam !!



Tja zo te lezen...is het bij Satlook een bekende klacht...ik heb hen al een mailtje gestuurd....of ze de oplossing willen E-mailen (fax heb ik niet)

Maar nog geen antwoord



Zodra ik wat meer weet zal ik het hier wel laten weten.



Groetjes van Snurker (vanuit vakantie locatie Marmaris Turkije) <img src="/ubbthreads/images/graemlins/angel.gif" alt="" />

[wellcity]

Hoi,



Schema's geven ze niet gemakkelijk af.

Maar ik werk bij een groothandel en heb hem hier liggen.

Kan ik hem faxen ?

[prutsie]

Wat ook kan (nog beter) is het schema even scannen en als jpg hier online zetten. Je mag mijn mailbox natuurlijk ook gebruiken :-)

Als je de satlook digital ook hebt houd ik me warm aanbevolen.



groeten,

Peter.

[Snurker]

@ tof Vierlingsbeek....



Ik ga morgen ff kijken of er ergens op de zaak nog een Faxje staat en anders merk ik het wel als de JPG lukt.



Je hoort nog wel van mij



Snurker <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />

[wellcity]

@ prutsie



Je hebt mail......



ik hoop dat je er iets van kunt maken, en hem hier kunt plaatsen.



Suc6 ermee

[prutsie]

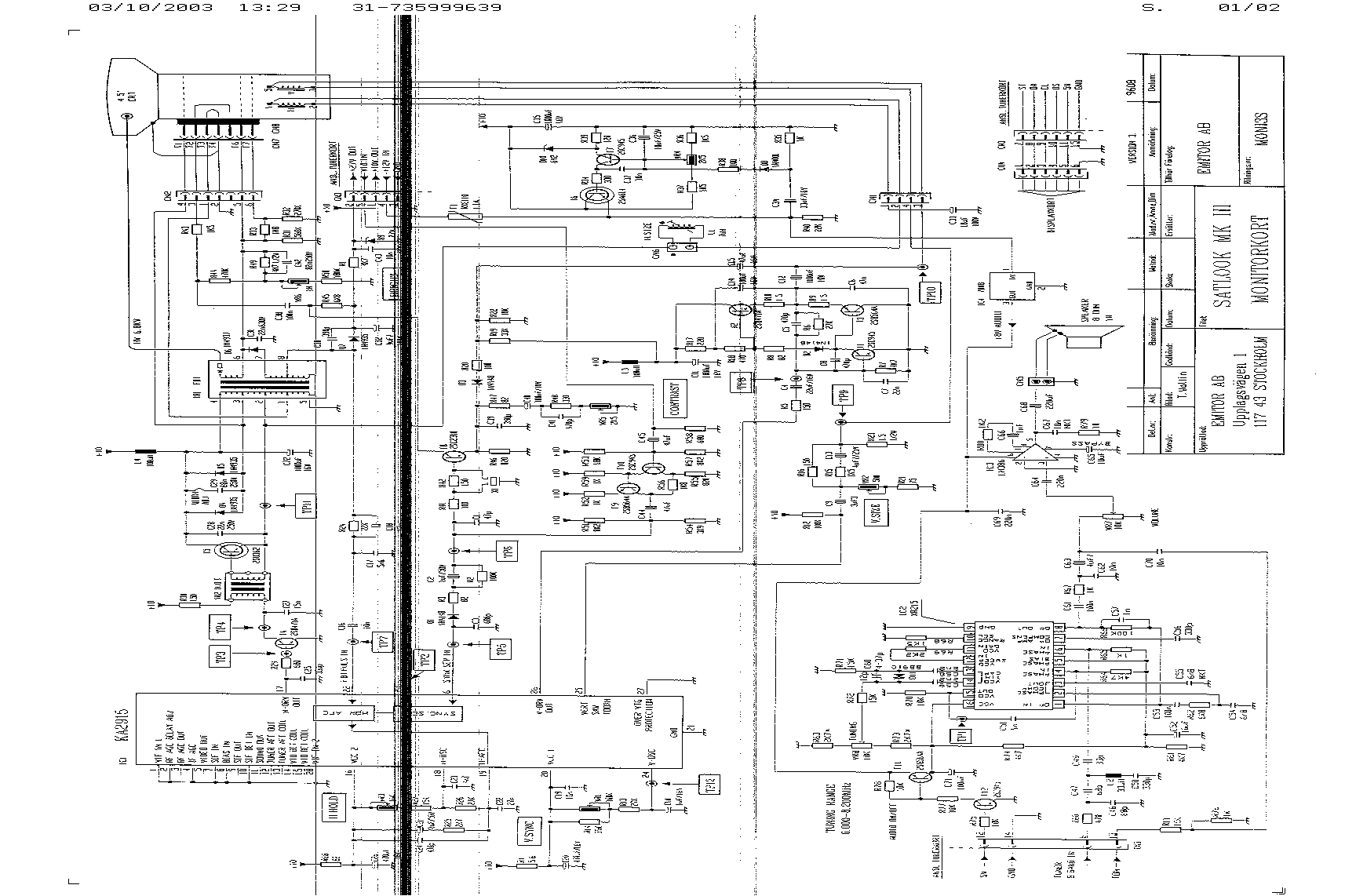

Heb het ff omgezet naar een .gif plaatje. Helaas is de kwaliteit niet helemaal ...... maar ik kan er zeker wat mee.



Mocht je een keer een goede scan kunnen maken dan houd ik me natuurlijk aanbevolen. Je kan een plaatje trouwens ook gewoon zelf toevoegen door nadat je op doorgaan drukt de optie bestand bijvoegen te gebruiken. Je kan dan een .gif of .jpg plaatje (scan of zoiets) bijvoegen. Dit komt dan in de topic zichtbaar onder je bericht.



Groeten,

Peter.

[wellcity]

je hem maar 1 pagina geplaatst het zijn er 2

ik zal hem volgende week wel eens scannen

[Snurker]

Ook goedemorgen .....we gaan niet Chatten hoor



Beste Vierlingsbeek ik heb mijn Fax nummer in jouw PM-box gestopt, dan ben ik benieuwd of het wat duidelijker wordt, dan dit plaatje hiervoor bij Prutsie !!!!!!



Bedankt alvast voor alle moeite



Snurker (weer uitgeslapen)

[Snurker]

O gelukkig..ik heb geen bril nodig !!



Ik heb dat onduidelijk beeld van Prutsie even in Paint geplaatst en daar werd alles gelukkig weer een stuk duidelijker.



Beiden bedankt



Snurker

[Snurker]

De Fax heeft het schema nog steeds niet uitgespuugd, maar met behulp van het uitgeprinte Gif-plaatje kon ik eindelijk gaan zoeken naar de oorzaak van het verlopen van de horizontale frequentie.....



Daar meerdere Satlooks daar last van hebben...hier dan maar de oplossing.

Oorzaak: de 4n7 condensator aan Pin 18 van IC KA2915



Snurker <img src="/ubbthreads/images/graemlins/angel.gif" alt="" />





[Werkpaard]

Ik heb het direct geprobeerd Snurker en bij mij was dit ook de oplossing REUZE bedankt. Als ik oit een bedrijje begin ben je de eerste die er mag komen werken.
