Boelo

Herstellen voeding 9800

Aanbevolen berichten

Ik ben bezig met het herstellen van een voeding van een 9800.

Daar is aan de 220 volt zijde een transystor lettelijk en figuurlijk gescheurd.

Het is een grote voeding ,ik heb er ook nog een kleine type

liggen ,maar ik durf de transystor niet over te zetten.



Van de geknapte transystor kan ik alleen de laatste aanduiding maar meer lezen

RF 830

Wie weet de volledige aanduiding,en wie weet een vervanger.

Deel dit bericht


Link naar bericht
Delen op andere sites

oversolderen zal weinig nut hebben. denk dat ie er met de zelfde gang weer uit klapt. zijn je elco's nog wel goed, en er zit aan de primaire ook nog wat zekeringen, die moet je ook even nalopen. is je driver ic nog wel goed ??

Deel dit bericht


Link naar bericht
Delen op andere sites

De irf830 kun je vervangen door een buz90 of buz91.

Ook moet je aan de primaire kant goed alle halfgeleiders kontroleren en vooral q2,3, cr8 (zener 9.1v),cr7 .

Ook r34 (55ohm).

Ook de opthocoupler kan cnx62a in.

Meet voor de zekerheid ook alle weerstanden aan de primaire kant na.



suk6 frank.

Deel dit bericht


Link naar bericht
Delen op andere sites

Prim. kant komt nu weer in,maar nog geen spanning op de sec. kant.



Die opthocoupler is die te meten en hoe.

Deel dit bericht


Link naar bericht
Delen op andere sites

als je op pootje 1 en 2 , 1.5 V= zet moeten 5 en 6 in geleiding zijn .

Heb je R2 al gekontroleerd ( aan een kant losnemen en dan meten ) moet 560K zijn .

Heb je een schema van de voeding ?

Deel dit bericht


Link naar bericht
Delen op andere sites

Nee , ik heb geen schema,er is niets over te vinden op het net.

Ik probeer het even.

R2 is goed

Deel dit bericht


Link naar bericht
Delen op andere sites

Citaat:
Nee , ik heb geen schema,er is niets over te vinden op het net.



Nee op het net niet , maarrrrrrr??

Geef me even jouw E-mail adres (PM) , dan stuur ik het je .

Deel dit bericht


Link naar bericht
Delen op andere sites
Citaat:
Dat zou mooi zijn.
Kan ik even verder stoeien.


Alvast bedankt



En ?? succes gehad ?

Deel dit bericht


Link naar bericht
Delen op andere sites

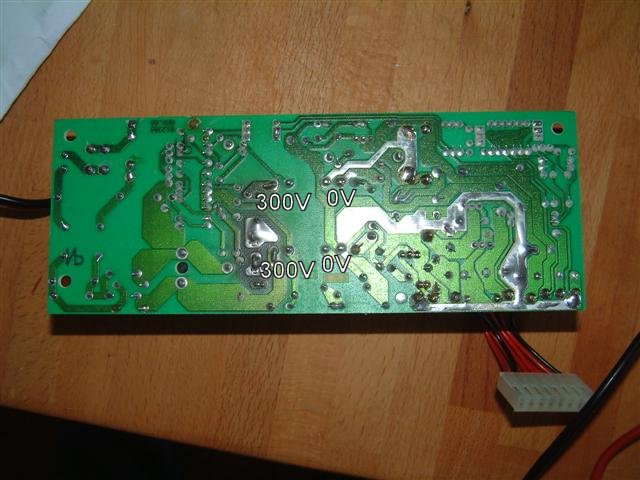

Ik ga maar even hier verder. ik ben ook met een echostar 9800 bezig, heb er eentje met een lange voeding. Ik ben aan het meten geweest op die grote trafo in het midden, de ene kant meet ik 300 V, aan de andere kant 0 V. ik eh het fototje bijgevoegd. Is dat trafotje stuk (of net hoe zoon ding heet) en zijn die ergens aan te komen??
