dreambox 500 of 5620

[xfiles69]

Kun je de antennecoax makkelijk doorlussen van de 7000 naar de 500 zonder noemenswaardig verlies en is de rotor aan te sturen als de 7000 standby staat?

Hoelang kun je die kabel maken?

b.v.d. ik wil hem ook als 2e hebben voor op de slaapkamer.

[Fleetwood]

Op de 7000 kun je geen antennecoax aansluiten,

en dan bedoel ik doorlussen zoals je dat met je video doet..

[Tonskidutch]

Citaat:

"you have to parallel solder a 10k ohm resistance to resistance r109 , this
is the fix for the rgb ...
yes, we work at this ... in the next update it will be fixed ...
"

off topic>
Erik?
uh is dat op schema of foto aan te wijzen,,, waar precies.
want het RGB gebrek vindt ik toch wel erg belangrijk...

als dat te verbeteren is met een kleine soldeer operatie is de dm500 een mooie receiver voor weinig geld

on topic >

wetende dat er niet opgenomen kan worden en dat aspect in je verlanglijst hebt staan DAN is er maar een receiver van de twee die over blijft.

cheers

[Erik Slagter]

Citaat:

Kun je de antennecoax makkelijk doorlussen van de 7000 naar de 500 zonder noemenswaardig verlies en is de rotor aan te sturen als de 7000 standby staat?
Hoelang kun je die kabel maken?
b.v.d. ik wil hem ook als 2e hebben voor op de slaapkamer.

De LNB-"uitgang" is eigenlijk bedoeld om een analoge ontvanger op aan te sluiten. Die is dan alleen te gebruiken als de dreambox op uit/standby (dat weet ik niet precies) staat. Misschien dat je er ook een tweede dreambox op kunt aansluiten, maar dan kan er nog steeds maar 1 tegelijk aan staan.

Kun je beter (een) dual lnb('s) nemen. Voor het geld hoef je 't niet te laten.

[Erik Slagter]

Citaat:

Citaat:

"you have to parallel solder a 10k ohm resistance to resistance r109 , this
is the fix for the rgb ...
yes, we work at this ... in the next update it will be fixed ...
"

off topic>
Erik?
uh is dat op schema of foto aan te wijzen,,, waar precies.
want het RGB gebrek vindt ik toch wel erg belangrijk...

als dat te verbeteren is met een kleine soldeer operatie is de dm500 een mooie receiver voor weinig geld

on topic >

wetende dat er niet opgenomen kan worden en dat aspect in je verlanglijst hebt staan DAN is er maar een receiver van de twee die over blijft.

cheers

BTW de 5620 heeft dezelfde problemen met opnemen als de 500, alleen kennelijk doet de RGB het wel.

Hoewel ik dus niks meer los krijg van dmm, vermoed ik dat het voltage op de fast blanking pin van de scart kabel te laag is / niet wordt gestuurd.

Je zou dit als volgt kunnen proberen:

Neem een (bij voorkeur oude) scart kabel, aan de kant van de TV (hoewel het in principe niet uitmaakt) neem je pin 16 los van de scart plug. In plaats daarvan maak je een 1.5 v batterijtje aan pin 16 en massa (bijv. pin 14 of 18). Zorg er voor dat de 1.5 v van het batterijtje niet naar de dreambox gaat, dus het oorspronkelijke draadje EERST losmaken.

Dit alles op eigen risico natuurlijk ;-)

[Tonskidutch]

Citaat:

Dit alles op eigen risico natuurlijk ;-)

uh tja..
op een oude crt tv zou ik dat risico wel willen aangaan
maar op met plasma display aansluiting ga ik geen batterijen solderen..

dan eerst maar eens een oud tv-eetje scoren.

cheers

[percies]

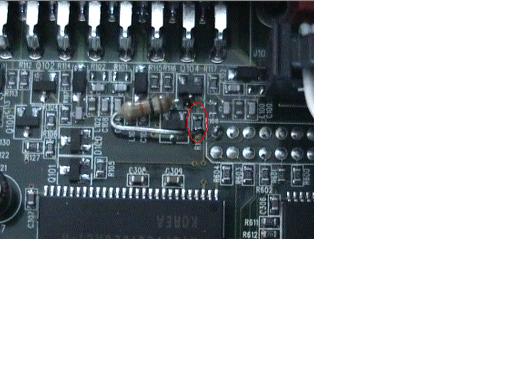

Werkt bij mij na mijn modificatie perfect op RGB, is nu te vergelijken met de 7000! Heb er even een footootje van gemaakt.

[percies]

Citaat:

Hoewel ik dus niks meer los krijg van dmm, vermoed ik dat het voltage op de fast blanking pin van de scart kabel te laag is / niet wordt gestuurd.

Je zou dit als volgt kunnen proberen:

Neem een (bij voorkeur oude) scart kabel, aan de kant van de TV (hoewel het in principe niet uitmaakt) neem je pin 16 los van de scart plug. In plaats daarvan maak je een 1.5 v batterijtje aan pin 16 en massa (bijv. pin 14 of 18). Zorg er voor dat de 1.5 v van het batterijtje niet naar de dreambox gaat, dus het oorspronkelijke draadje EERST losmaken.

Dit alles op eigen risico natuurlijk ;-)

Fast blanking is een signaal, net zoals video een signaal is. Puur 1,5 volt op de scart zetten gaat dus nooit werken. NIET DOEN DUS!

[Tonskidutch]

fransV,



bedankt voor het fotootje..

(is het mogelijk die iets scherper en groter te krijgen van je?)



cheers

[percies]

@tonskidutch,

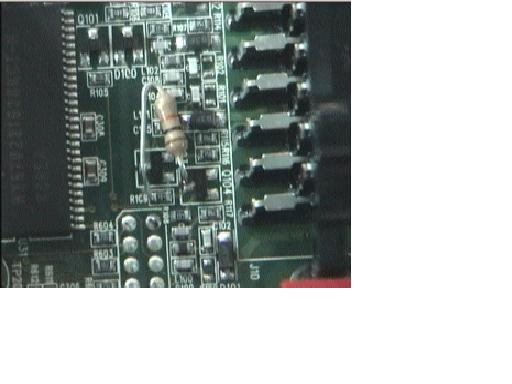

Valt niet mee om hier een goede foto van te maken. SMD inderdelen hebben een afmeting van 0,8 bij 1,4 millimeter!

Als je goed kijkt zit een kant aan R109, en de ander kant aan transistor Q104.





[Tonskidutch]

ja nu zie ik waar die aan vast moet..



ik weet hoe lastig foto's maken is in macro bereik.. <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />



cheers

[xfiles69]

Ik weet ook wel dat je geen antenne coax op de dreambox kan aansluiten (cai),als je goed gelezen had sprak ik ook over rotor aansturing en die heeft de cai niet.

Men spreekt veel over "de 2e ontvanger voor op de slaapkamer",ik neem aan dat men de coax er niet uithaald als men op de splaapkamer wil kijken.

[Erik Slagter]

Citaat:

Citaat:

Hoewel ik dus niks meer los krijg van dmm, vermoed ik dat het voltage op de fast blanking pin van de scart kabel te laag is / niet wordt gestuurd.

Je zou dit als volgt kunnen proberen:

Neem een (bij voorkeur oude) scart kabel, aan de kant van de TV (hoewel het in principe niet uitmaakt) neem je pin 16 los van de scart plug. In plaats daarvan maak je een 1.5 v batterijtje aan pin 16 en massa (bijv. pin 14 of 18). Zorg er voor dat de 1.5 v van het batterijtje niet naar de dreambox gaat, dus het oorspronkelijke draadje EERST losmaken.

Dit alles op eigen risico natuurlijk ;-)

Fast blanking is een signaal, net zoals video een signaal is. Puur 1,5 volt op de scart zetten gaat dus nooit werken. NIET DOEN DUS!

Ja en nee.

Het is in principe inderdaad een hoog-frequent signaal waarmee je op pixel-niveau kunt schakelen tussen het interne en externe RGB signaal. Dat is vooral erg nuttig voor teletekst-decoders, hiermee zorgen ze ervoor dat delen van een pagina "doorzichtig" worden, door op bepaalde momenten in het beeld het fast blanking signaal om te schakelen. Voor een scart plug heeft dit allemaal wat minder zin en daarom wordt deze pin meestal ook niet meer zo gebruikt. De TV kijkt gewoon of er een signaal staat op de pin, en zo ja, dan wordt er (permanent) overgeschakeld naar de RGB ingang, totdat het signaal weer verdwijnt.

Dit betekent dat als je een 1.5 volt batterij aansluit, de oude tv het prima zal doen omdat hij gewoon continu extern RGB zal tonen, soms ziet de OSD er wel een beetje vreemd uit. Een nieuwe TV zal ook overschakelen naar RGB stand.

Het signaal is gedefinieerd als 0-2 volt, dus je kunt zowiezo niks stuk maken. Ik heb het zelf getest op een oude TV ("snelle" blanking) en een nieuwe TV ("langzame" blanking).

Maar uiteindelijk is uiteraard iedereen vrij om het wel of niet uit te proberen.

[kitt]

Ik heb een DB500-S , op mijn breedbeeld tv beneden op de Scart 1 werkt RGB keurig ( tv zegt RGB ipv CVBS ) .

Maar op een ander klein samsung tvke zie ik geen verschil bij overschakeling van CVBS en RGB , terwijl dit wel gaat als ik de DM7000 erop aansluit of een andere ontvanger ( powersky/edison ofzo ) ..

Zou die hardware mod dit ook oplossen in mijn geval ? ( weerstandje )



Kitt

[Ron]

Die hardware mod is volgens mij alleen nodig bij boxen met serienummer 4a of lager. Vanaf 4b (mijn 500) zit er wel het juiste weerstandje in, want mijn box schakelt wel gewoon RGB.
