Aangezien ik me ook wou verdiepen in in de freezes en de oorzaak daarvan het ik een extra voeding in de droomdoos ingebouwd.



Hij komt uit een "heel oud" 2400 baud modem en levert mooi 5 volt 2,5 Amp en 12 volt 1 Amp.

Khad hem van te voren eens lekker getest met losse harddisken aan en uit en hij geeft geen krimp.

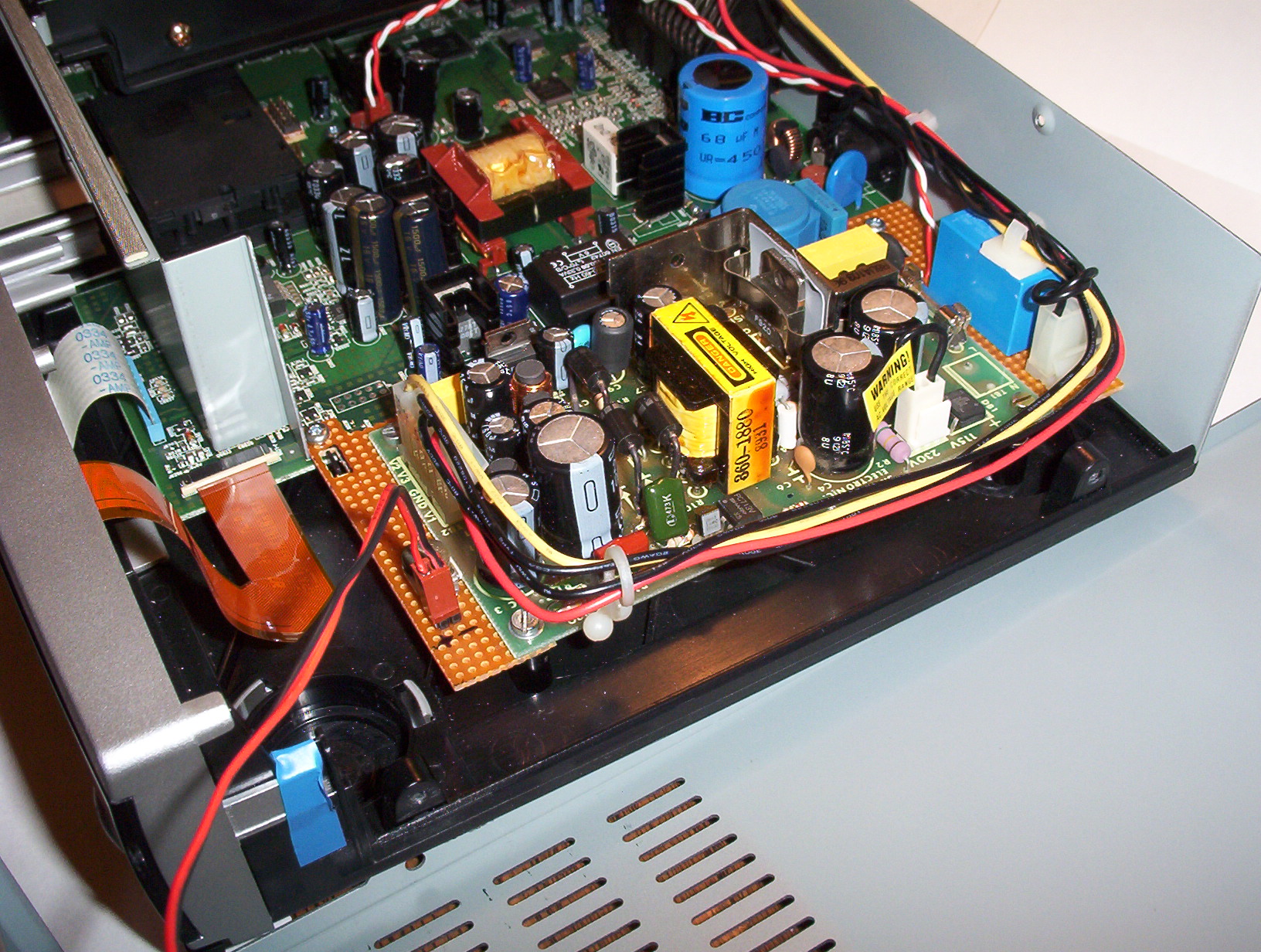

Op de foto's kun je zien hoe ik eea heb gepruts zonder zichtbare sporen aan de droomdoos.



Kheb alleen wel de 220 volt op het chassis gesoldeerd.

De voeding schakelt in via een releais (blauw blokje rechts) dat wordt gevoed van de HD-aansluiting op het moederbord (rood/wit-draad)

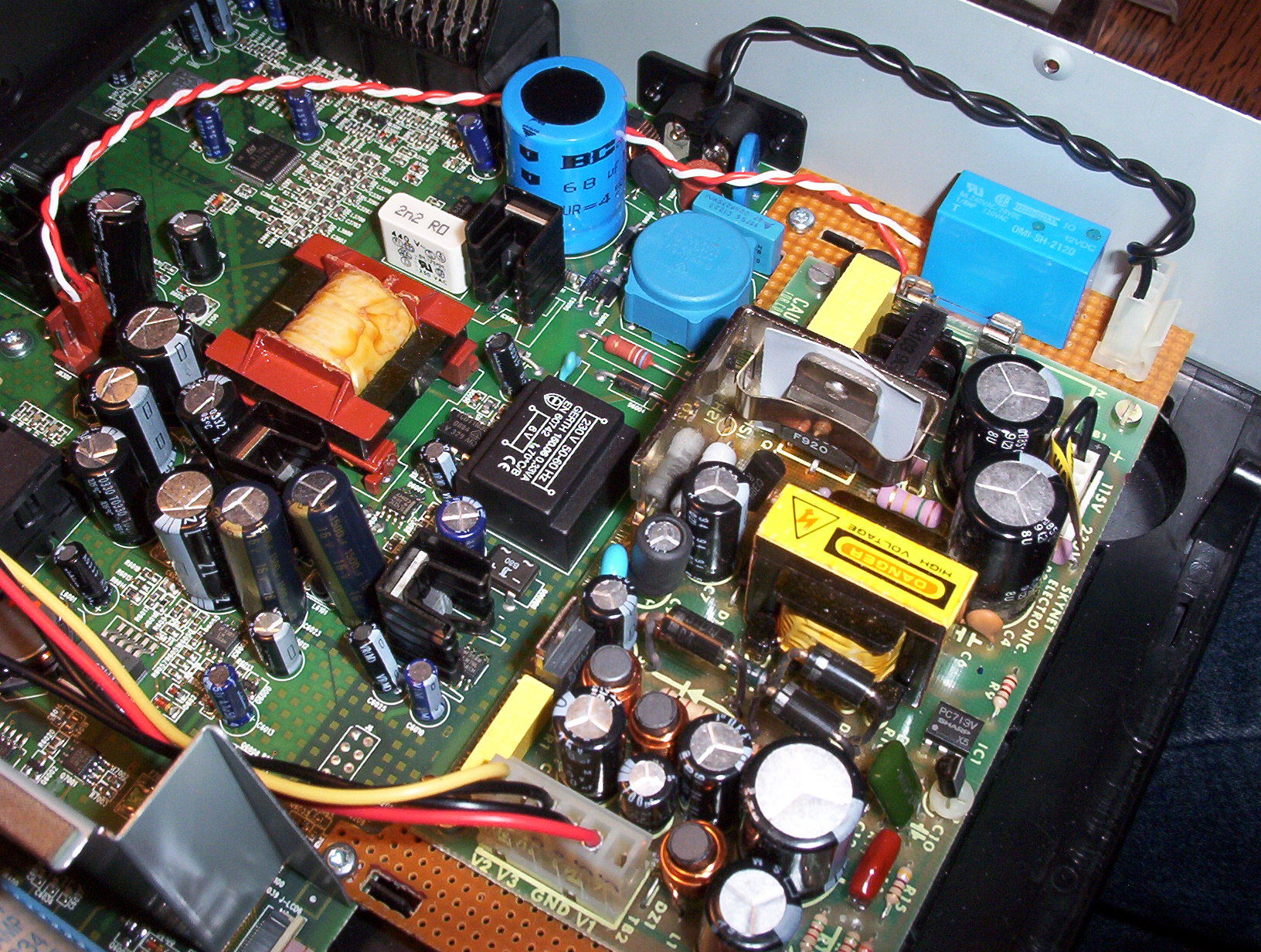

Als bijlage een foto van de bovenkant.



Links onder (zwart rood) een extra spanningskabel voor een ventilator in het deksel.


Link to comment
Share on other sites


  • Replies 34
  • Created
  • Last Reply

Top Posters In This Topic

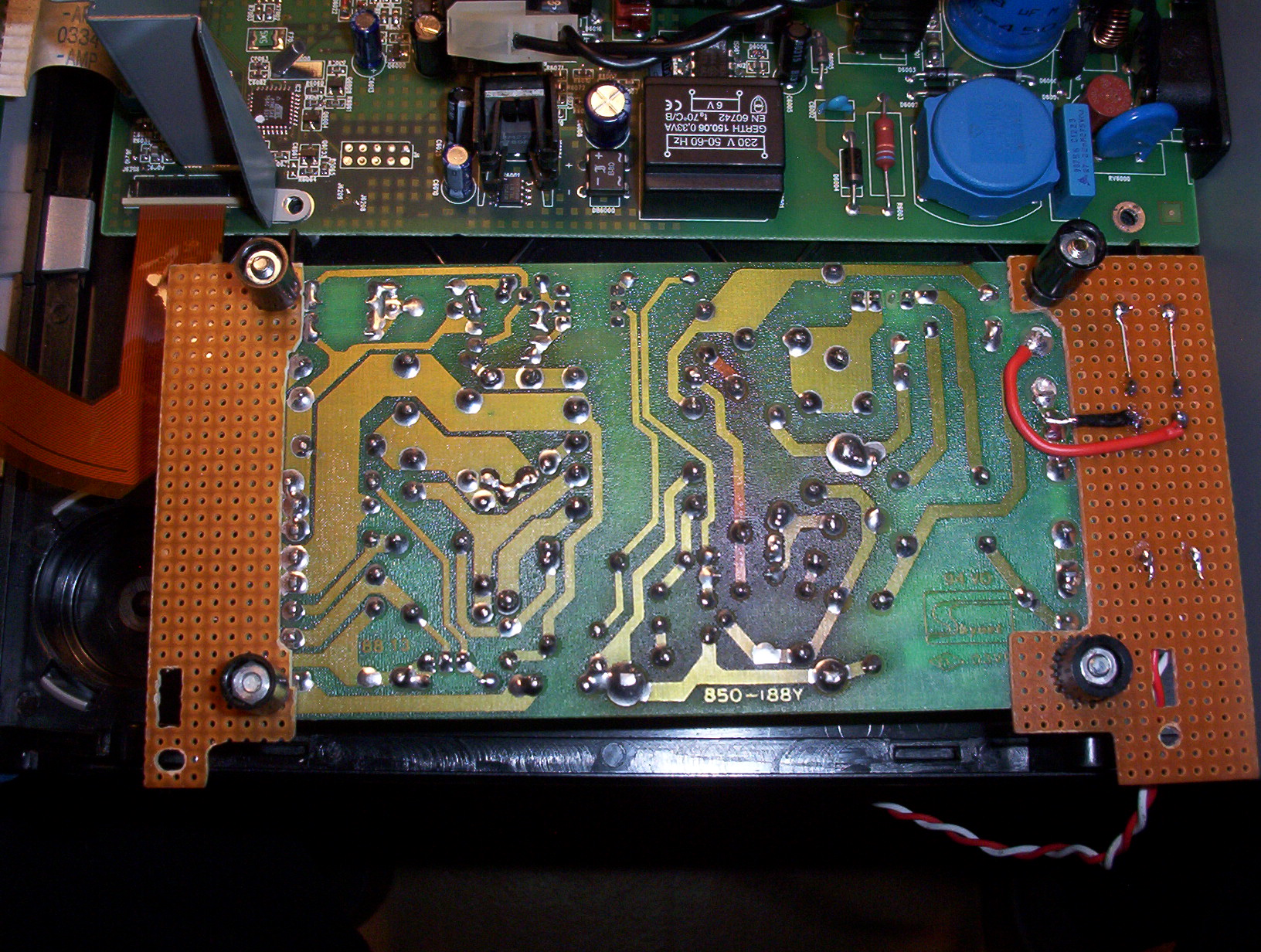

Aan de onderkant zie je dat ik met diverse afstandbusjes in verschillende lengte eea laat steunen.



tevens zie je aan de verkleuring in het midden dat deze print z'n functioneren door de jaren heen heeft bewezen



bijlage (foto van concept print)


Link to comment
Share on other sites

wat heeft het me nu opgeleverd



m'n Y-kabel met een elco van 4700 heb ik nu niet meer nodig



maar das voorlopig alles.

Kheb vooral met newcamd nog steeds freezes.

mer scam minder.

Die heb ik NIET als ik terug ga naar een 107 image zoals bv PLI1506.



Ik trek dan ook de (voorlopige) conclusie dat er iets goed fout zit in 108.

Ik ga nu eerst de allernieuwe NEWCAMD overzetten in deze oude PLI en trek dan weer verder conclusies.



p.s.

kheb de oude PLI gewoon in USB stick (blijft handig die multiboot). wel werkt DCC en FlasWizzrd daar niet lekker op maar kheb ook andere TFP prog's dus we komen er wel.



Nou wie speurt mee <img src="/ubbthreads/images/graemlins/loep.gif" alt="" /> <img src="/ubbthreads/images/graemlins/loep.gif" alt="" /> <img src="/ubbthreads/images/graemlins/loep.gif" alt="" />

Link to comment
Share on other sites

Interessant!

Ik krijg waarschijnlijk dit weekend m'n extra voeding en ik hoop eigenlijk dat m'n rotor dan fatsoenlijk draait. Da's mijn reden vooral. Ik zal dan ook wel posten of dat opgelost is.



Ik vind alleen de 12V aan de krappe kant en de 5V te hoog, qua vermogen dan. De piekstromen zitten voor zover ik weet vooral in het mechanische gedeelte van de harddisk die door de 12V geleverd wordt.



Maar alleen al voor 't hoge hobby-gehalte zou ik 't al doen <img src="/ubbthreads/images/graemlins/smile.gif" alt="" />

Link to comment
Share on other sites

Nice Job DSR9500,



Zo zou ik het ook doen:

De voeding laten schakelen op de eigen voeding.



NB. Heb je wel een diode parallel aan de relais spoel geplaatst?



Anders krijg je nog de meest woeste spanningspieken bij het afschakelen van de voeding



Magic

The latest Pli in the box. Vu+ Duo,Dm7000, Triax+ Stab en Wavefrontier T55

Link to comment
Share on other sites

Ziet er idd heel goed uit, geen gepruts, is goed over nagedacht.



Wat betreft je img, probeer is de Pli.img van 3009, dat is 1 van de stabielste die ik tot op heden heb gehad. En ik heb zelf toch het 1 en ander aan de image gewijzigd.

Langste uptime tot nu toe met die image iets van 23 dagen, en dus ook geen freezes, ook niet met opnames op de hdd.

WD 30gig 5400rpm.

VU+ Duo 4K SE DVB-S2X FBC, 320Gb Hdd,  VTi 15.0.3 Stable.
ChannelMaster 1.0m offset - Inverto Ultra Black Twin, 18"Act(RVS) + V-Box2
Wavefield T90, 12x Lnb (39East - 5West)
Maxim64 Multibeam 80cm 3x lnb (East 13, 19.2, 23.5)

Link to comment
Share on other sites

Zou het niet beter zijn om de gehele dreambox voeding te vervangen? Ik neem aan dat er nu een "platte" trafo in zit, die vervangen door een schakelende voeding (=minder verlies en warmte en ruimte). Ik denk met name aan een oude voeding van een laptop, die zijn lekker klein, maar daar komt weer niet precies 5 en 12v uit...

DM8000 + VU+Ultimo + GSO op Wavefrontier PLI Core Member www.openpli.org

Link to comment
Share on other sites

Citaat:
Zou het niet beter zijn om de gehele dreambox voeding te vervangen? Ik neem aan dat er nu een "platte" trafo in zit, die vervangen door een schakelende voeding (=minder verlies en warmte en ruimte). Ik denk met name aan een oude voeding van een laptop, die zijn lekker klein, maar daar komt weer niet precies 5 en 12v uit...

De Dreambox heeft al een geschakelde voeding en die is bovendien ook nog eens op 't moederbord zelf. Dus vervangen gaat niet makkelijk lukken.
Link to comment
Share on other sites

Even wat reacties op reacties



Voeding lever 1 Amp continue op 12 volt dus da's zat. Piek stromen heb ik uitvoerig getest dmv twee oude HarDisken parallel en separaat eraan te hangen , uit en in te schakelen.



PLI 30-09 is toch op basis van 108 image !!



Aan moederbord solderen; daarblijf ik van af. Dan moest de hele boel los, zit je bij dunne SMD-spoortjes te prutsen, terwijl je hier gewoon bovenop bij het chassis-deel kunt (zie 3-e foto). Je moest het geheel wel even goed warm stoken, alvorens het soldeer ging vloeien en kon hechten.



De voeding van de dreambox zelf na intersief gebruik ook aangevoeld en deze wordt in z'n geheel niet meer warm. Dus die laat ik mooi zitten. Zoals al eerder gesteld ik blijf zoveel mogelijk van het origineel af; die DB-voeding is royaal voldoende voor MOederBOard alleen.

Het zijn nu 2 geschakelde voedingen; voordeel van een geschakelde voeding is zowiezo dat ie in "standby" minder verbuikt dan een normale trafo voeding.



******************************************************



Maar kom op jongens (en waar blijven de meisjes) nu moeten we het freeze probleem eens structureel onderkennen en aanpakken.
