Voeding in DB ingebouwd

[TopMusic]

Citaat:

PLI 30-09 is toch op basis van 108 image !!

******************************************************

Maar kom op jongens (en waar blijven de meisjes) nu moeten we het freeze probleem eens structureel onderkennen en aanpakken.

Wat ik al eerder opmerkte, denk dat het freeze probleem niet aan de 108 image ligt, tenminste ik heb er totaal geen last van, en als na het inzetten van de 2de voeding het probleem niet bij jouw is verholpen, zou ik toch is je andere hardware checken (hdd en usb stick)

[Gast]

Effe goed lezen.



kwerk nu met PLI 1506 vanuit USB stick.

Dat is op 107 en dit gaat PRIMA !!!!!!!!!!!





Dus stel ik dat het NIET aan mijn hardware ligt, maar aan 108!

[cobes]

Ik heb hier op twee boxen 7000 de 1.08 van ronald draaien een op usb stick en een inde flash, en nog nooit een freezer gehad op geen van bijde boxen het zal dus wel niet aan de hardeware liggen, bij een van bijde boxen ook nog een ventilator bij de voeding op gezet.



heb wel ooit freezers gehad toen de images nog op mijn harddisk stonden, dan was het overschakelen en freezen, en daar kan zo'n mooie extra voeding dus goed werk doen.



ziet er trouwens netjes uit <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />





groet cobes

[rinlin]

DSR9500,



Even een vraagje:

Ik ben géén electronica specialist, maar aan je uitstekende foto's kan ik goed afleiden hoe een en ander is aangesloten <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />. Ik wilde echter vragen welk relais je gebruikt hebt (als dat geen reclame is), of deze wordt geschakeld door de 5 of 12 volt lijn, en of je de diode waarover gesproken wordt hebt toegevoegd of niet (hoe?).



Alvast bedankt.

Rinlin

[LINUX]

Heer een beschrijfing hoe je een voeding in moet bouwen.

Het is wel in het duits.

Foto’s heb ik wel maar weet niet hoe ik ze er bij moet zetten heer.

Heb ook wel beschrijfingen van HDD LED en netwerk LED met foto’s.



Zum Einbau benötigen Sie einen Kreuzschraubenzieher, Lötkolben und eine Heißklebepistole oder Tesa Powerstrips.





1.ziehen Sie auf jedenfall zuerst den Netzstecker aus der Dreambox, so dass keine 230 Volt mehr anliegen.



3. legen Sie Dreambox mit der Rückseite zu sich auf den Tisch



2. schrauben Sie die drei hinteren Schrauben, dann je zwei seitlichen Schrauben der Dreamboxabdeckung mit einem Kreuzschraubenzieher los und entfernen die Abdeckung.



3. legen Sie nun das Zusatznetzteil in die linke hintere Ecke.Das lange Festplattenanschlußkabel sollte nun richtung Rückseite der Dreambox zeigen.



4. ziehen Sie nun Ihre Festplatte aus der Verankerung und entfernen das vierpolige Kabel. Stecken Sie nun das Stromkabel vom Zusatznetzteil in die Festplatte (ein vertauschen/oder falscheinstecken ist hier nicht möglich).



5. entfernen Sie nun den Stecker des alten Stromkabels von der Dreamboxhauptplatine zur Festplatte , und stecken den kleinen Stecker des Zusatznetzteils in die Dreamboxhauptplatine. Wichtig ist, dass das rote Kabel Richtung Frontblende zeigt!!!!!! Wenn Sie unsicher sind schauen Sie bitte nochmal auf das Bild in der Auktion. Drehen Sie nun die Dreambox herum, so dass Sie auf die Scartbuchse schauen. Das 25cm lange einzelne Kabel löten Sie bitte an den Scartstecker (PIN 8), das ist der vordere vierte Anschluss von rechts. Schauen Sie auch nochmal auf das Bild das ich Ihnen per Mail mitgeschickt habe.



6. Verzinnen Sie nun die beiden Pole des Netzspannungseingangs der Dream. Löten Sie nun das braune Kabel an eine verzinnte Stelle und dann das blaue Kabel an die andere. (es spielt keine Rolle ob braun links oder rechts, da ja hier Wechselspannung anliegt)



7. nun ist es an der Zeit die Heißklebepistole anzuwerfen. Klappen Sie das Zusatznetzteil Richtung Dreamboxhauptplatine und machen zwei bis drei Klekse Heißkleber auf die Plastikkreuzungen des Dreamboxunterteils und kleben dann die Platine fest. In der Platine des Zusatznetzteils vorne links ist auch noch ein Loch in das man etwas Heißkleber hineinspritzen kann.



Ich übernehme keine Haftung für den Einbau des Netzteils





Einbauanleitung Lüfter für die DM 7000 in Verbindung mit Zusatz-NT



Kleben Sie den Lüfter mit dem weißen Typenschild auf die Lüftungsschlitze der Dreambox. Der Lüfter sollte hierbei mit den ersten vorderen Kühlschlitzen abschließen.

Stecken Sie das Lüfterkabel auf den Stecker des Zusatznetzteils(rot an +/schwarz an -)

Nun können Sie Ihre Box wieder schließen.



So das wars. Bitte prüfen Sie an dieser Stelle nochmals alles nach und montieren danach die Gehäuseabdeckung.



Jetzt können Sie Ihre Dreambox wieder wie gewohnt in Betrieb nehmen.

[dAF2000]

Citaat:

DSR9500,

Even een vraagje:
Ik ben géén electronica specialist, maar aan je uitstekende foto's kan ik goed afleiden hoe een en ander is aangesloten <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />. Ik wilde echter vragen welk relais je gebruikt hebt (als dat geen reclame is), of deze wordt geschakeld door de 5 of 12 volt lijn, en of je de diode waarover gesproken wordt hebt toegevoegd of niet (hoe?).

Alvast bedankt.
Rinlin

Ik ben dan niet DSR9500 maar ik kan wel iets zinnigs vertellen over de diode. Die is wel aan te raden zoals Hyunday Magic zei. Die zou dan over de spoel van 't relais komen op zo'n manier dat-ie nooit geleidt. Dus de kathode aan de plus en de anode aan de min. Verder moet-ie ook nog een beetje snel zijn, dus een normale 1N4148 van een paar cent moet goed werken. Als je dat niet doet zou er een flinke spanningspiek tijdens 't schakelen van 't relais op je moederbord komen. Mee eens, Hyunday Magic?

Ik snap zelf 't nut van 't relais nog niet helemaal... Wat gaat er mis als ik de extra voeding altijd van spanning voorzie zonder relais dus?

[Hyunday magic]

Rinlin

Ik ben dan niet DSR9500 maar ik kan wel iets zinnigs vertellen over de diode. Die is wel aan te raden zoals Hyunday Magic zei. Die zou dan over de spoel van 't relais komen op zo'n manier dat-ie nooit geleidt. Dus de kathode aan de plus en de anode aan de min. Verder moet-ie ook nog een beetje snel zijn, dus een normale 1N4148 van een paar cent moet goed werken. Als je dat niet doet zou er een flinke spanningspiek tijdens 't schakelen van 't relais op je moederbord komen. Mee eens, Hyunday Magic?



Ik snap zelf 't nut van 't relais nog niet helemaal... Wat gaat er mis als ik de extra voeding altijd van spanning voorzie zonder relais dus?



jep de diode zet je in sper over de relais spoel. Ik zou voor een 1n4007 gaan, deze kan net even iets meer hebben als een 1n4148 en is bovendien snel genoeg.

Met deze diode druk je de spanningspieken gewoon de kop in.



Wat betreft de keuze van het relais, zoals eerder genoemd: gewoon een printelais gebruiken voor 12V spoel spanning. Het type is niet kritisch.



Wat betreft het laatste: Het is gewoon een veilig idee, dat als je Dreambox in deep sleep staat, je harddisk ook spanningsvrij is.



Magic

[Gast]

De besproken diode is een zgn "blusdiode". De diode kan erbij, maar zit m.i. al in de voeding van de droomdoos zelf.

Kheb hem er bewust niet bij gedaan. Als ik nl het plugje (rood/wit) ooit eens per ongeluk verkeerd om erin zou zetten dan loopt er ineens veel stroom (via die diode). OOk dat kun je dmv van een 2-e diode oplossen, maar eea functioneert zo prima. Het is ook niet zo'n zwaar relais, dus die " tegenstroom" valt wel mee.



Mbt relais; kan zowel 12 als 5 volt zijn. 12 volt staat links op de plug en 5 volt rechts erchter polariteit is als volgt +5 0 0 +12



Waarom een relais: nou gewoon om de hele doos uit te kunnen schakelen. De extra voeding is hiermee een SLAVE van de droomdoos.

Zet je met de AB je doos uit dan gaat ie ook helemaal uit, inclusief je HardDisk.

Ik vind het als techneut normaal om zo je spullen te bouwen.

[Barabas]

Heb je ook nog gedacht aan een r/c circuitje om de vonk te voorkomen tijdens het in en uit schakelen van de relais contacten. Dit voorkomt het inbranden van de contacten!

[Gast]

Ik had dus ook freezes op newcamd met 108 !

Na het inbouwen van een voeding zijn de freezes verdwenen !

Heb wel de elco er in laten zitten.

De voeding is trouwens gewoon aangesloten op de 220v aansluiting, dus zonder relais of wat dan ook !



Ik denk dat de freezes dus veroorzaakt worden door enerzijds 108 en anderzijds door de hardware !

Dus bij iedere doos kan het 1 van beide problemen zijn. Bij mij was het dus de voeding !

[Yo!]

Citaat:

Ik denk dat de freezes dus veroorzaakt worden door enerzijds 108 en anderzijds door de hardware !
Dus bij iedere doos kan het 1 van beide problemen zijn. Bij mij was het dus de voeding !

Er zit bij mij ook een extra voeding in, maar dat heeft NIETS geholpen. Het ligt bij mij gewoon aan versie 1.08, want 1.07 heeft geen enkel probleem.

Groet, Yo!

[Crest]

Citaat:

Citaat:

Ik denk dat de freezes dus veroorzaakt worden door enerzijds 108 en anderzijds door de hardware !
Dus bij iedere doos kan het 1 van beide problemen zijn. Bij mij was het dus de voeding !

Er zit bij mij ook een extra voeding in, maar dat heeft NIETS geholpen. Het ligt bij mij gewoon aan versie 1.08, want 1.07 heeft geen enkel probleem.

Groet, Yo!

Kun je 1.08 zonder problemen downgraden naar 1.07? Ik ben die freezes ook zat...

[dAF2000]

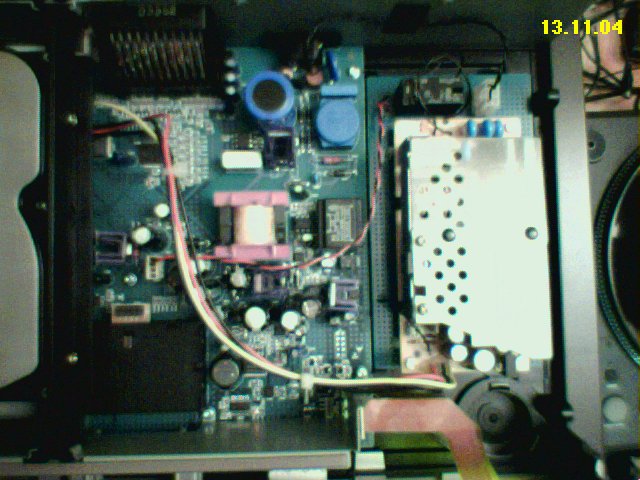

Ik heb nu ook m'n extra voeding er in zitten, zonder iets op te blazen! Voor wie goeie ogen heeft: ik heb er een brak fotootje bij gedaan.



Ik heb wel een verbinding gelegd van de massa van de Dreambox op die 4-polige connector naar de massa van 't voedinkje. Die kon ik niet vinden in je foto's en beschrijving. Dat vond ik een wat nettere oplossing dan via de IDE-connector en voedingsstekker van de harddisk een massa te krijgen.

[Gast]

Daf,



nou ben ik benieuwd naar je resultaat.

[dAF2000]

Citaat:

Daf,

nou ben ik benieuwd naar je resultaat.

O ja <img src="/ubbthreads/images/graemlins/laugh.gif" alt="" />
Nou, m'n rotor draait nog steeds niet echt super. Erg raar... Daarna kreeg ik nog een ander probleem: m'n Dreambox startte niet meer op als de LNB was aangesloten. Ik heb toen een weerstand van 47 ohm op de 5V aangesloten en hij startte weer redelijk op vanuit helemaal uit naar helemaal aan.
